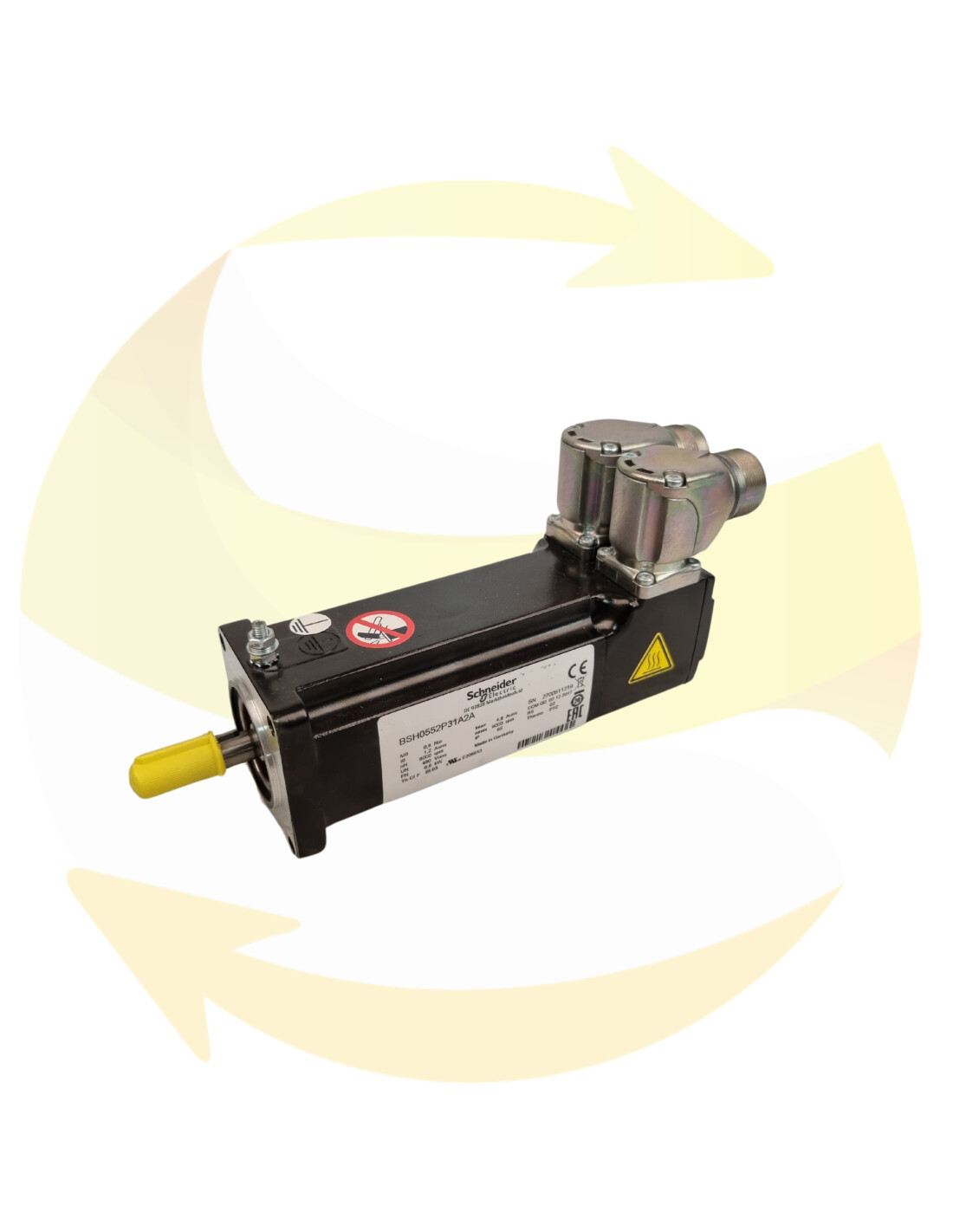

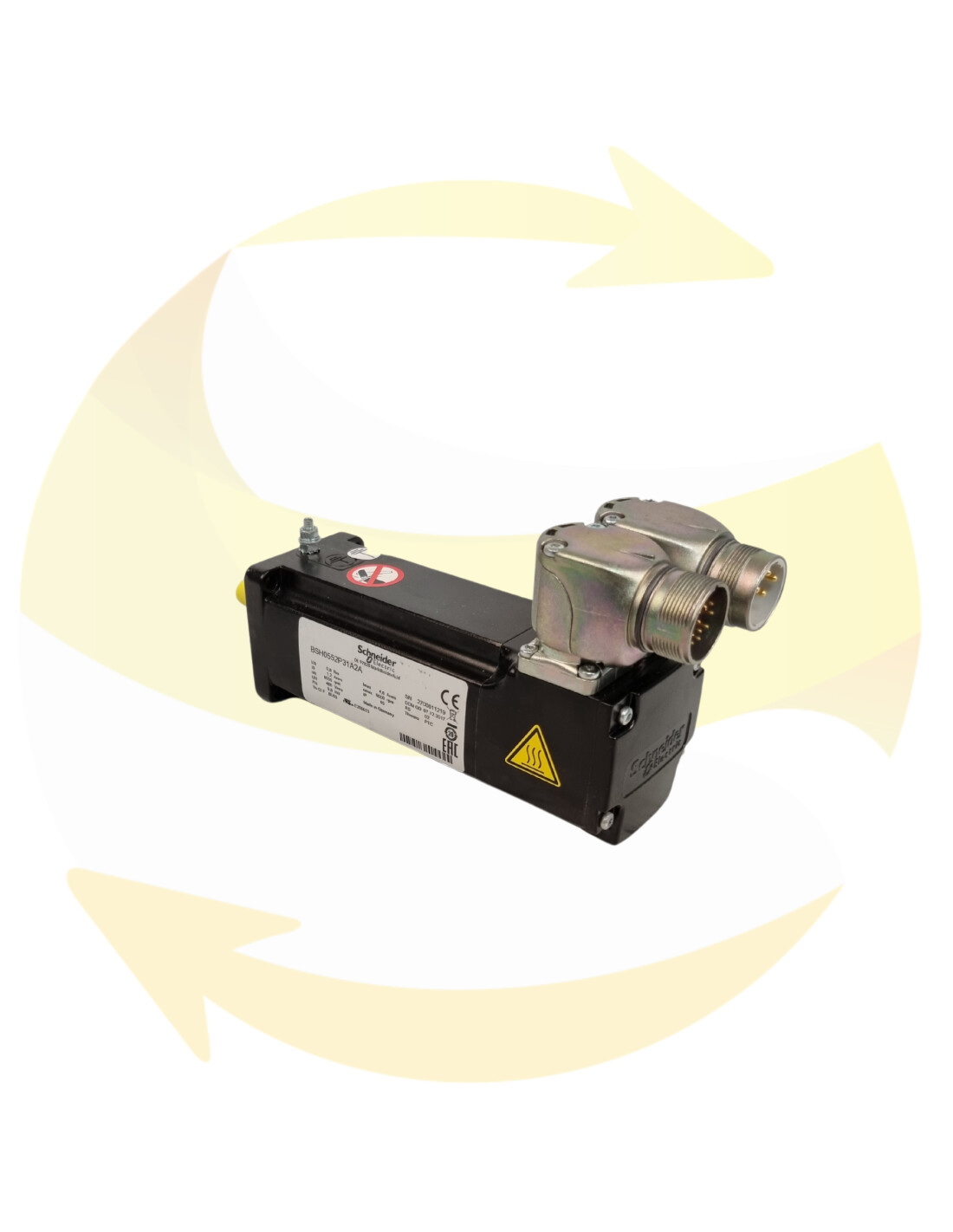

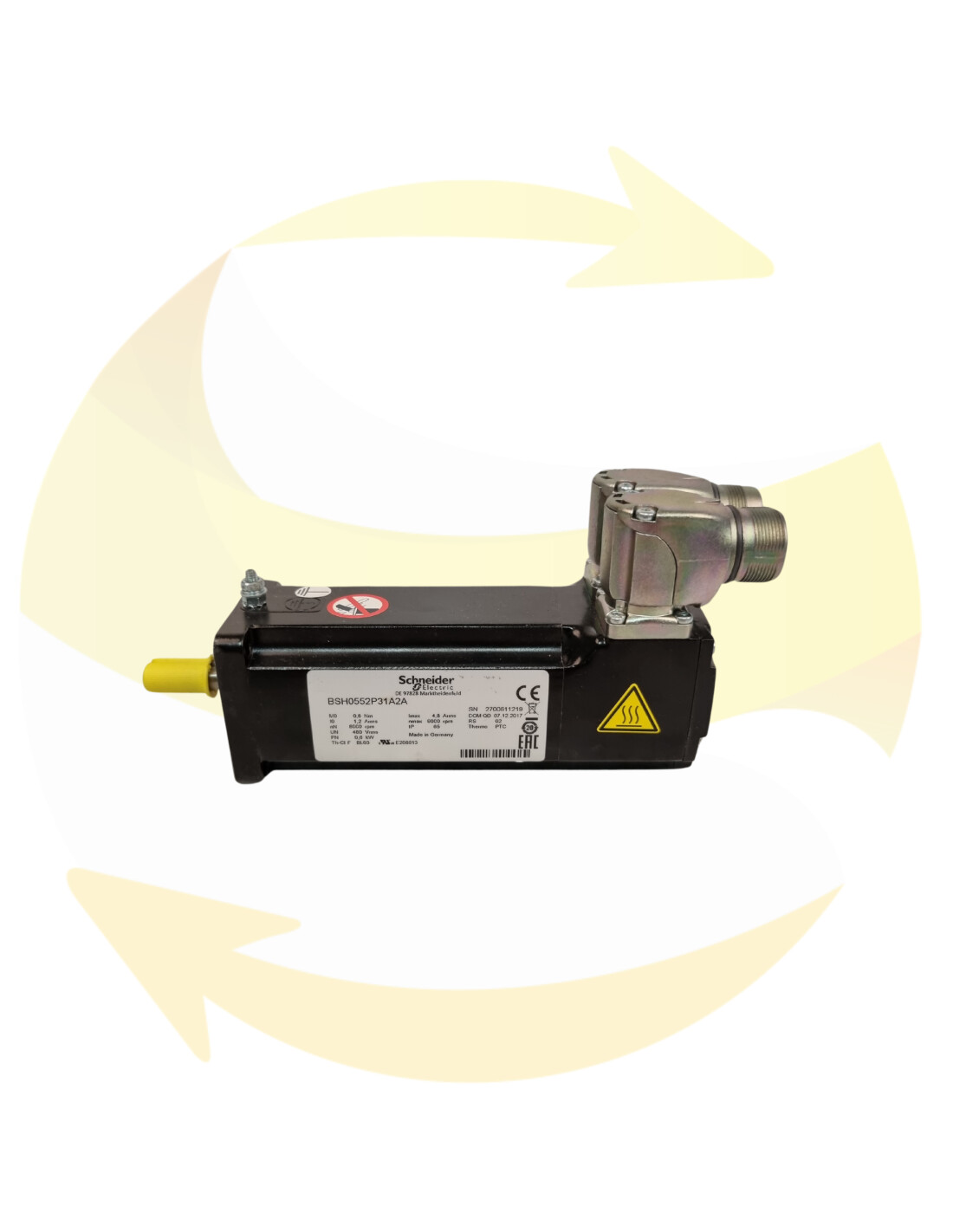

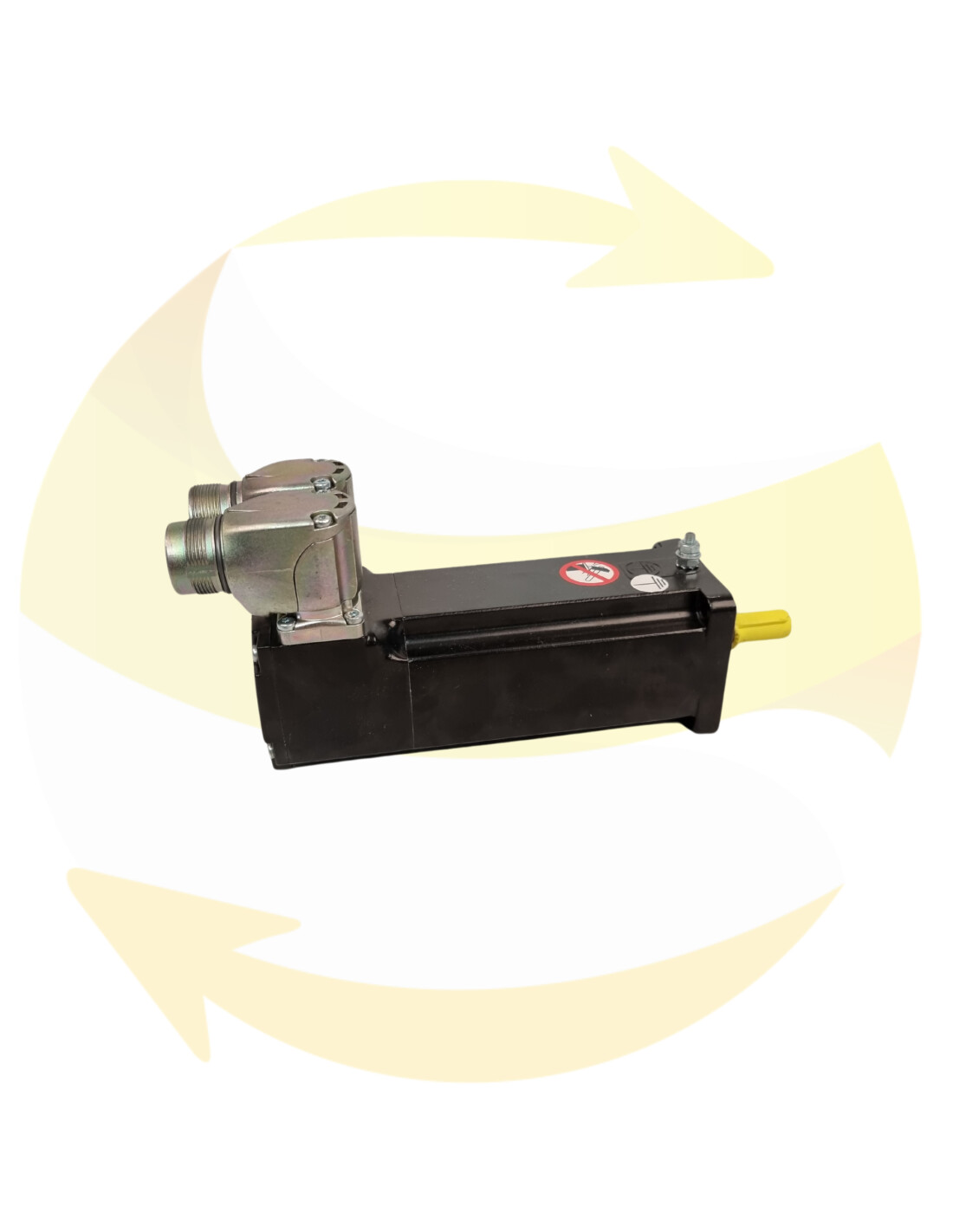

BSH0552P31A2A - Servomoteur - SCHNEIDER ELECTRIC

Les servo moteurs BSH offrent une excellente réponse aux besoins de dynamique élevée. Cinq tailles de brides et différentes longueurs permettent une solution adpatée à la majorité des applications et couvrent une plage de couples continus à l’arrêt de 0,21 à 33,4 Nm pour des vitesses allant jusqu’à 9000 min-1.

La nouvelle technologie de ses enroulements basée sur des pôles saillants donne aux servo moteurs BSH une grande compacité avec une densité de puissance élevée par rapport aux servo moteurs classiques.

Les servo moteurs BSH sont certifiés “Recognized” par les Underwriters Laboratories et sont conformes aux normes UL1004 ainsi qu’aux directives européennes (marquage e).

Ils sont disponibles avec les variantes suivantes :

• 5 tailles de brides : 40, 55, 70, 100 et 140 mm/1,57, 2,28, 2,76, 3,94 et 5,51 in,

• 2 degrés de protection du bout d’arbre : IP 50 ou IP 65 conformément à la norme IEC/EN 60529 ; le degré de protection de la carcasse est IP 65 (IP 67 avec le kit pour conformité proposé en option),

• avec ou sans frein de parking,

• connecteurs droits ou coudés pour le raccordement puissance et codeur,

• codeur SinCos Hiperface® monotour ou multitour, moyenne ou haute résolution,

• bout d’arbre lisse ou à clavette.

Les servo moteurs BSH ont été développés pour répondre aux principales prescriptions suivantes :

• Température ambiante d’utilisation : - 20...+ 40 °C/- 4...+ 104 °F sans déclassement, conformément à la norme IEC 60721-3-3, catégorie 3K3 et jusqu’à 55 °C/131 °F avec déclassement à partir de 40 °C/104 °F de 1 % de la puissance de sortie nominale par °C supplémentaire,

• Altitude maximale d’utilisation : 1000 m/3280 ft sans déclassement, 2000 m/6561 ft avec k = 0,86 et 3000 m/9842 ft avec k = 0,8 (1).

• L’humidité relative supportée par le servo moteur répond à la norme IEC 60721-3-3, catégories 3K3, 3Z12 et 3Z2,

• Les bobinages offrent une classe d’isolation F (température limite des enroulements 155 °C/311 °F) conformément à la norme IEC 60034-1,

• Positions de montage autorisées : montage horizontal (IMB5) ou vertical (IMV1 avec bout d’arbre en partie supérieure et IMV3 avec bout d’arbre en partie inférieure) suivant la norme IEC 60034-7.

Les servo moteurs BSH peuvent être équipés d’un frein de parking à électro-aimant à manque de courant.

Les servo moteurs BSH sont équipés d’un codeur absolu haute résolution SinCos Hiperface® monotour (131 072 points/tour) (1) ou multitour (131 072 points/tour x 4096 tours) (1) aidant à assurer une précision de position angulaire de l’arbre inférieure à ± 1,3 minutes d’arc.

Ce codeur permet de :

• donner la position absolue du moteur de manière à réaliser la synchronisation des flux,

• mesurer la vitesse du servo moteur par l’intermédiaire du servo variateur Lexium 32 associé ; cette information est utilisée par le régulateur de vitesse du servo variateur,

• mesurer l’information position pour le régulateur de position du servo variateur,

• transmettre les données du servo moteur au servo variateur, ce qui permet l’identification automatique du moteur lors du démarrage du servo variateur.

Les servo moteurs BSH, constitués d’un stator triphasé et d’un rotor 6 à 10 pôles (selon le modèle) à aimants Neodymium Fer Bore (NdFeB), comprennent :

• Une carcasse protégée par peinture de couleur noir opaque RAL 9005.

• Une bride de fixation axiale 4 points.

• Un bout d’arbre, lisse ou avec clavette (selon le modèle).

• Un connecteur droit mâle étanche à visser pour le raccordement du câble puissance (2).

• Un connecteur droit mâle étanche à visser pour le raccordement du câble contrôle (codeur) (2).

Câbles et connectique à commander séparément
