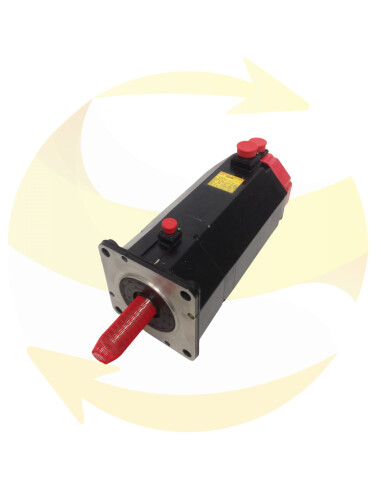

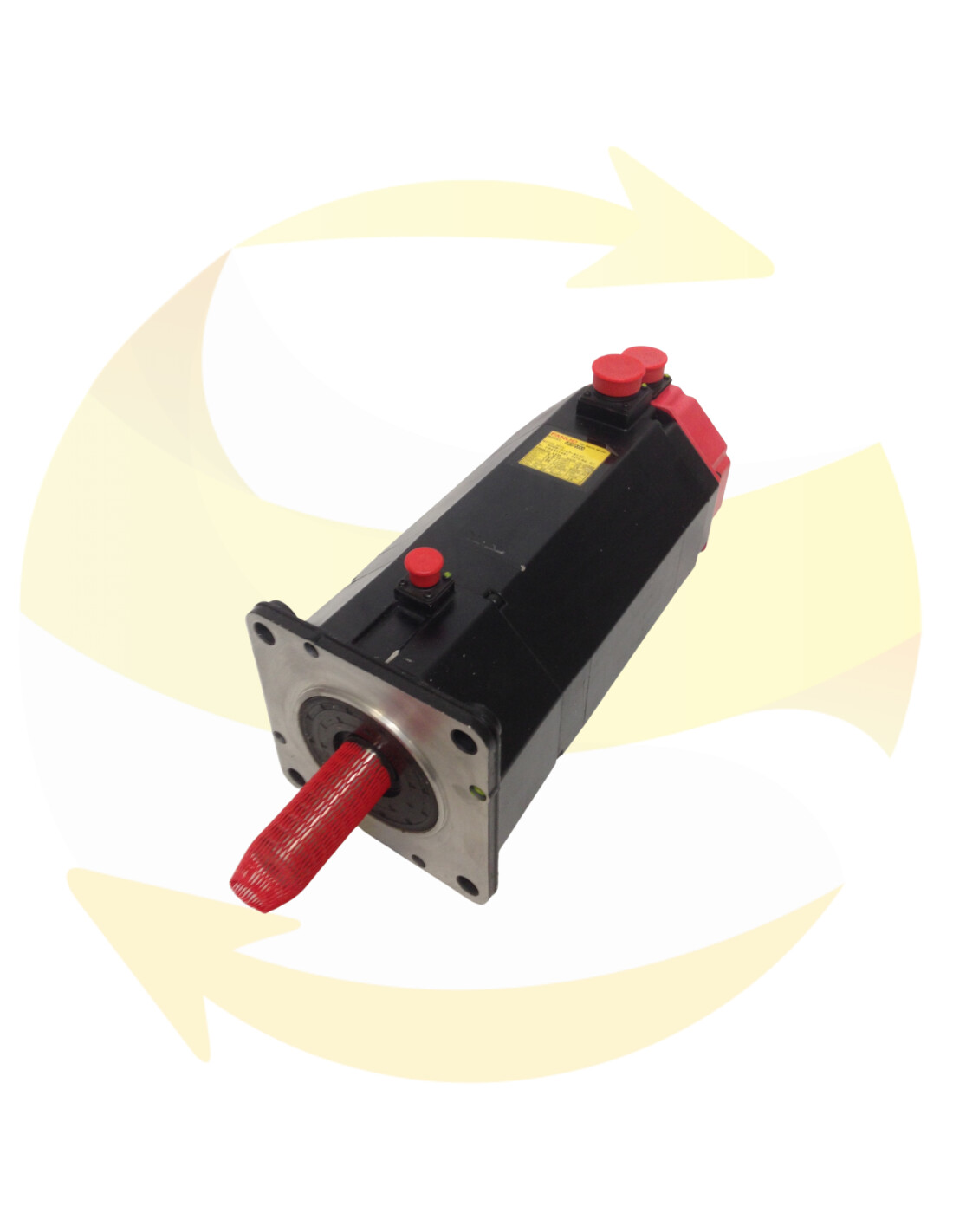

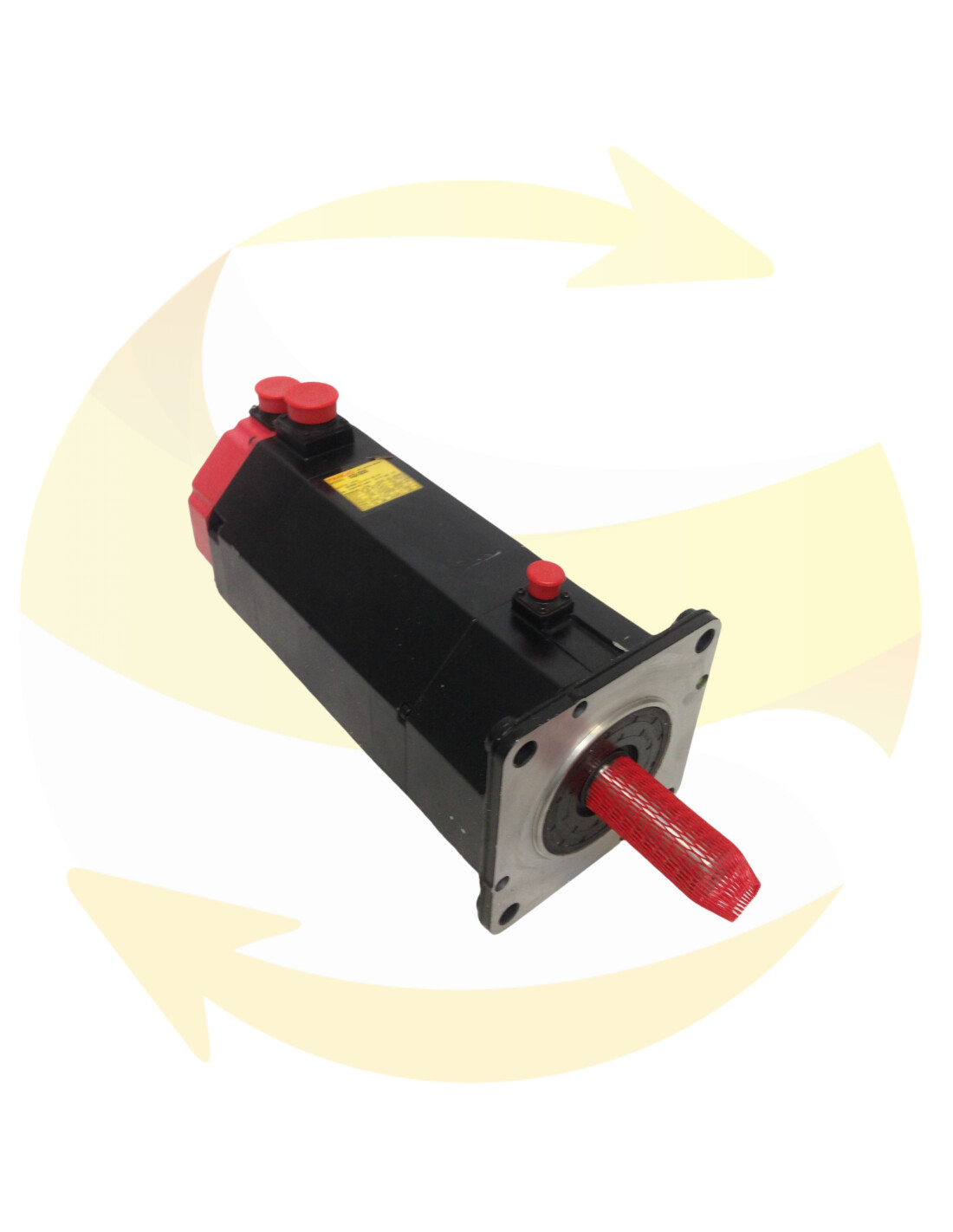

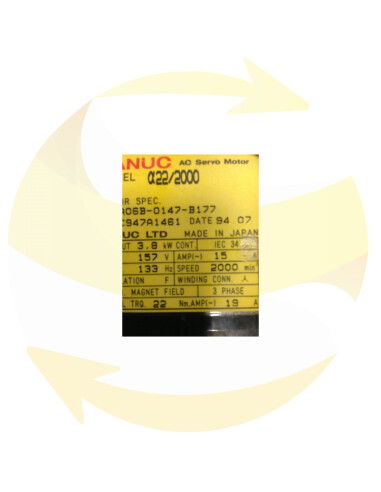

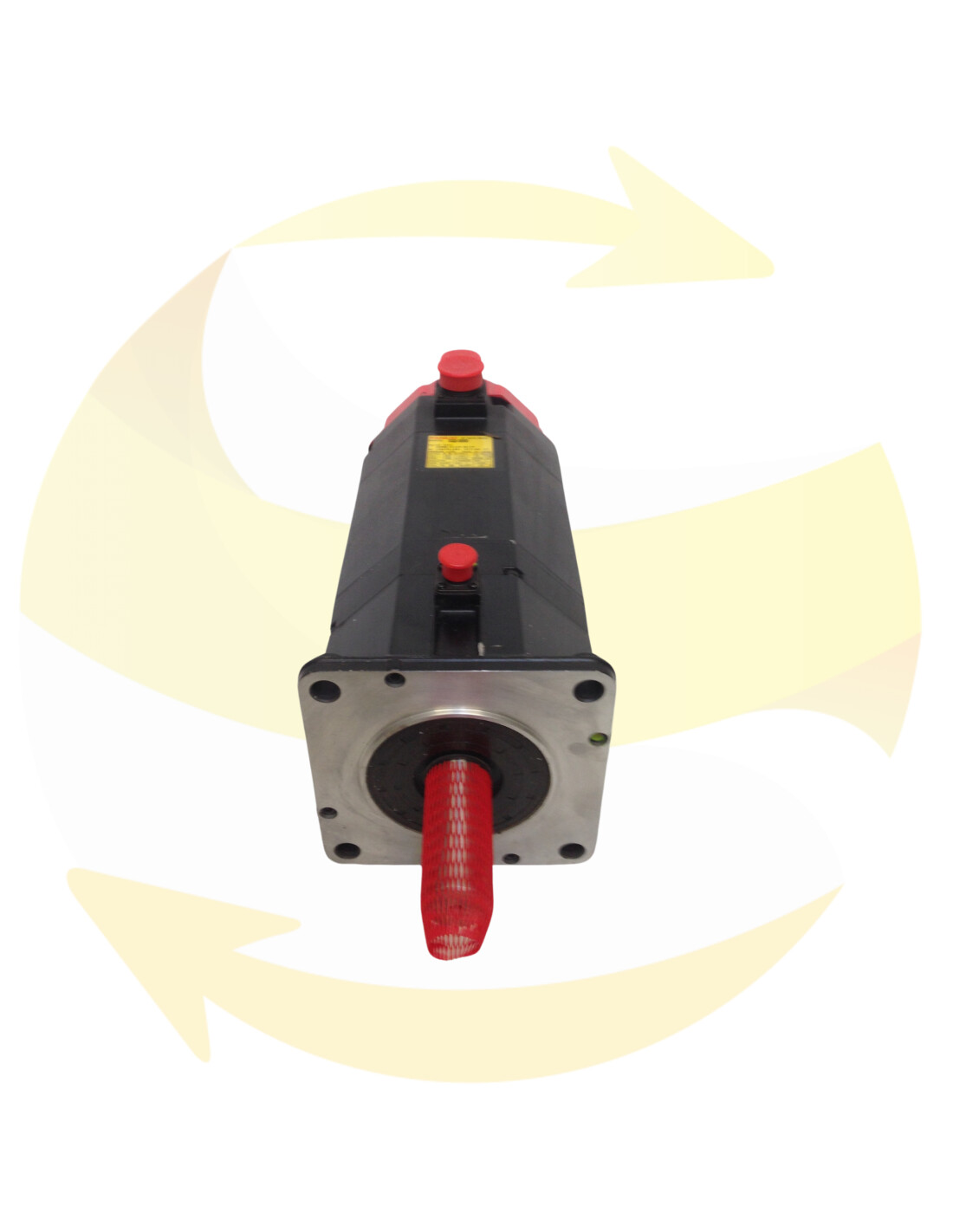

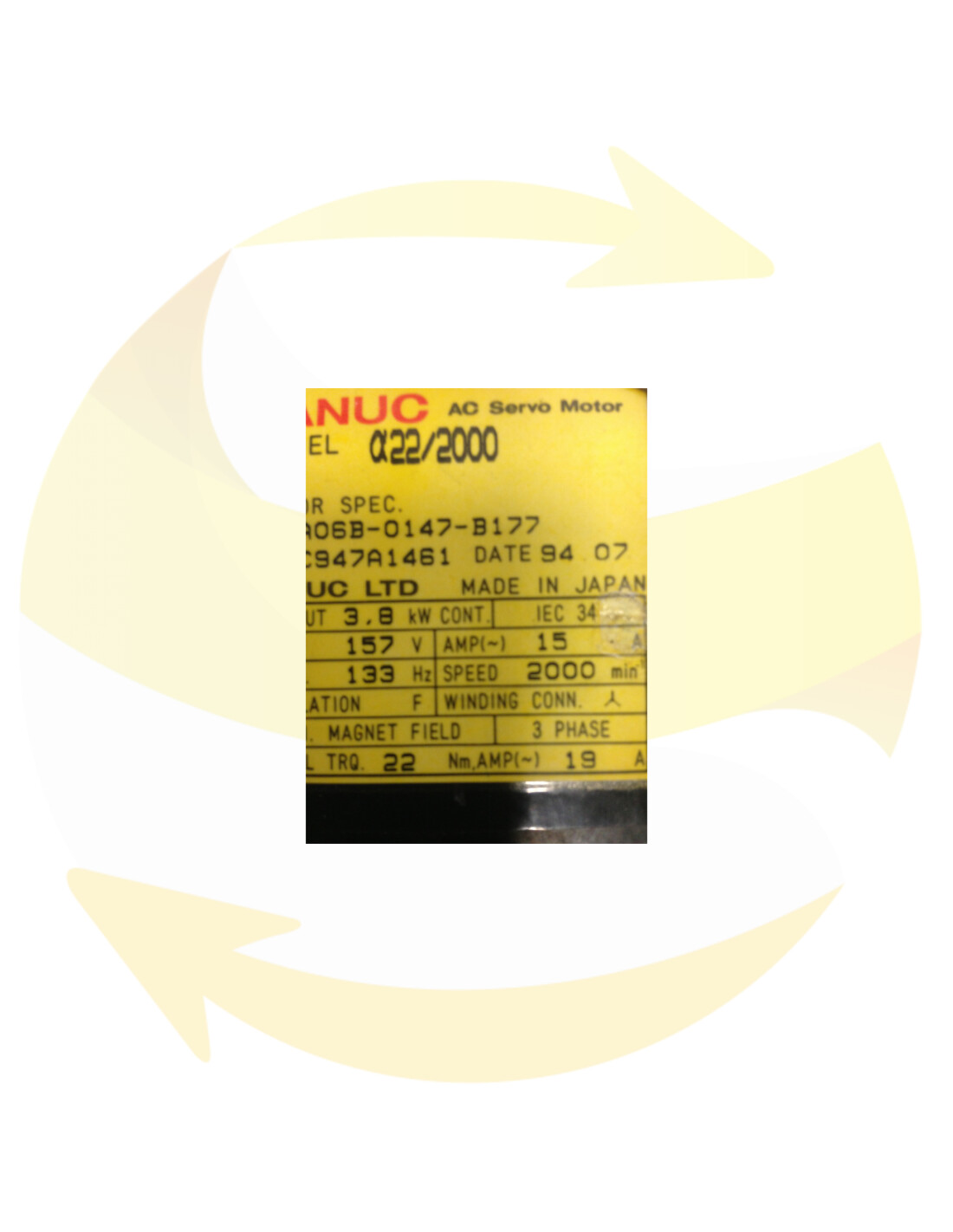

A06B-0147-B177 - Servomoteur - FANUC

La série α de servomoteurs AC FANUC comprend une gamme de servomoteurs adaptés aux axes d'alimentation des machines-outils. Ils ont les caractéristiques suivantes:

L'inertie du rotor a été réduite sans sacrifier le couple de sortie maximal. En conséquence, les moteurs offrent d'excellentes caractéristiques d'accélération.

L'utilisation du dernier aimant en ferrite, associée à une conception mécanique optimisée, réduit à la fois la longueur totale et le poids. Le résultat est des servomoteurs compacts et légers.

L’utilisation de raccords étanches et le joint de stator unique de FANUC assurent une excellente étanchéité en évitant qu’aucun liquide, tel que du liquide de refroidissement, ne puisse pénétrer dans le moteur.

L'utilisation du dernier logiciel d'asservissement minimise la chaleur générée par la rotation à grande vitesse, permettant ainsi un fonctionnement continu sur une large plage.

D'autres améliorations ont été apportées à la forme unique du pôle magnétique afin de minimiser l'ondulation de couple. Le résultat est une rotation extrêmement douce.

L'utilisation du dernier logiciel d'asservissement maintient la possibilité de contrôle même en cas de perturbation.

Le modèle de codeur d'impulsions haute résolution αA1000, αA64 ou αI64 est fourni en standard. Ce codeur d'impulsions permet un positionnement précis.

Un frein puissant avec un couple de maintien accru est disponible en option. Le frein utilise une conception sans amiante.

La série α du servo-moteur AC FANUC a été conçue pour les applications d’axe d’alimentation des machines-outils. Ce servomoteur série α présente les caractéristiques suivantes:
La forme spéciale du pôle magnétique minimise les ondulations de couple qui, combinées à une commande précise du courant et à un retour précis du codeur d'impulsions, permettent une rotation extrêmement douce du moteur.
L'utilisation d'une forme de rotor spéciale permet d'obtenir des moteurs plus petits et plus légers que les modèles précédents, mais pouvant développer un couple élevé. Ces moteurs offrent donc d’excellentes caractéristiques d’accélération.
Une conception sans balai totalement fermée et sans friction est utilisée. Cela permet aux servomoteurs d'être utilisés dans des environnements exigeants sans nécessiter de vérifications ni d'entretien particuliers.
Un codeur optique à faible indexation (codeur à impulsions) est intégré aux moteurs. Ce codeur d'impulsions permet un positionnement précis.
Des codeurs d'impulsions produisant 65 536 ou 1 000 000 d'impulsions par rotation sont disponibles. En tant que tels, les moteurs de la série α peuvent être utilisés pour des applications de positionnement allant du positionnement simple à celles nécessitant un degré de précision élevé. (Les codeurs d'impulsions disponibles varient en fonction de la série et du modèle du moteur utilisé.)

Les séries de servo-moteurs AC FANUC comprennent les séries α, αM, αC, α (HV) et αM (HV), qui sont toutes des machines-outils générales adaptées, des applications de contrôle et la série αL, conçue pour le contrôle de machines-outils. qui nécessitent des opérations de positionnement fréquentes, telles que des presses de poinçonnage et des machines à percer les circuits imprimés.
Chacune de ces séries est ensuite divisée en modèles suivants:
- série α
α1 / 3000, α2 / 2000, α2 / 3000, α3 / 3000, α6 / 2000, α6 / 3000, α12 / 2000, α12 / 3000, α22 / 1500, α22 / 2000, α22 / 3000, α30 / 1200, α30 / 2000, α30 / 3000, α40 / 2000, α40 / 2000 (avec ventilateur), α65 / 2000, α100 / 2000, α150 / 2000, α300 / 2000, α400 / 2000
- série αM
aM2 / 3000, aM2.5 / 3000, aM6 / 3000, aM9 / 3000, aM22 / 3000, aM30 / 3000, aM40 / 3000, aM40 / 3000 (avec ventilateur)
- série αL
αL6 / 3000, αL9 / 3000, αL25 / 3000, αL50 / 2000
- série αC,
αC3 / 2000, αC6 / 2000, αC12 / 2000, αC22 / 1500
- série α (HV)
α3 / 3000HV, α6 / 3000HV, α12 / 3000HV, α22 / 3000HV, a30 / 3000HV, α40 / 2000HV, α1000 / 2000HV
- Série αM (HV)
αM6 / 3000 (HV), αM9 / 3000 (HV), αM22 / 3000 (HV), αM30 / 3000 (HV), αM40 / 3000 (HV)
