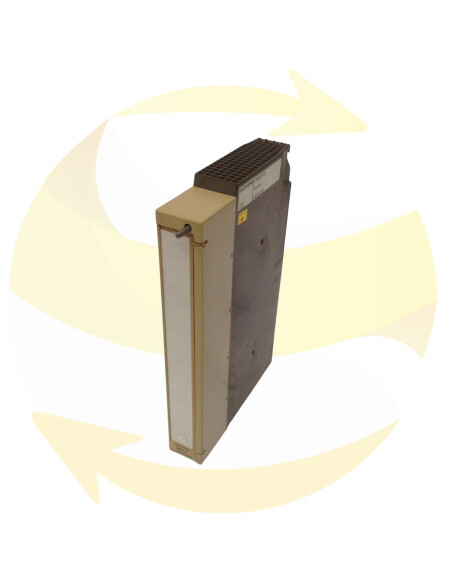

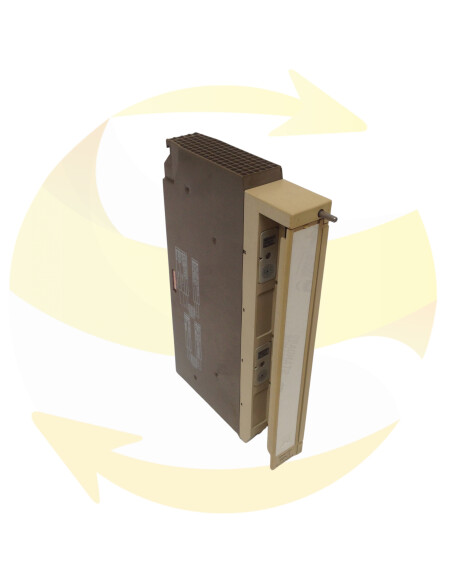

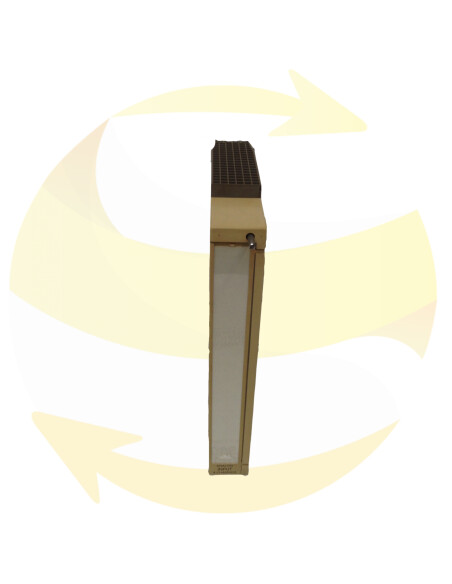

6ES5470-7LB12 - Module de sorties analogiques - SIEMENS

Modules d'entrées et de sorties

Les modules d'entrées et de sorties sont les interfaces vers les capteurs et les actionneurs d'une machine ou d'une installation.
La mise en oeuvre des modules de I'automate S5-115U est facilitée par :
- un montage rapide
- un codage mécanique
- des cases d'étiquetage de grande dimension

Modules de périphérie TOR

Les modules disponibles correspondent aux niveaux de tension et decourant de votre machine. II n'est donc pas nécessaire que vous adaptiez le niveau de tension de vos équipements à celui de I'automate, c'est I'automate S5-115U qui s'adapte à votre installation.

La connectique des modules TOR facilite dans une grande mesure le raccordement des conducteurs externes :
- Raccordement des câbles par connecteurs frontaux
- Deux types de raccordement possibles : par bornes à vis ou par cosses à clips

Modules de périphérie analogique

Le traitement des valeurs analogiques prend d'autant plus d'importance que les automates sont plus performants. Les modules d'entrées et de sorties analogiques sont alors des éléments indispensables. Les modules de périphérie analogique sont utilisés principalement pour des tâches de régulation comme la régulation de niveau, de température ou de vitesse.

Les modules d'entrées analogiques du système S5-115U sont de deux types : avec ou sans séparation galvanique. Des adaptateurs d'étendue de mesure adaptent les signaux du processus au niveau d'entrée. Un adaptateur d'étendue de mesure permet de traiter quatre voies analogiques.

Conséquences :
- Sur un module à 16 voies, il est possible d'obtenir quatre étendues de mesure différentes.
- Pour modifier les étendues de mesure, il suffit de changer d'adaptateur.

Trois modules de sorties analogiques couvrent les différentes plages de tension ou de courant.
