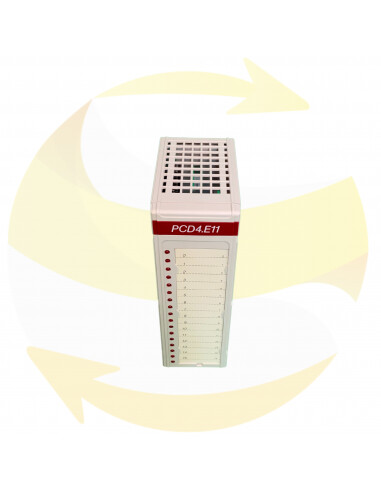

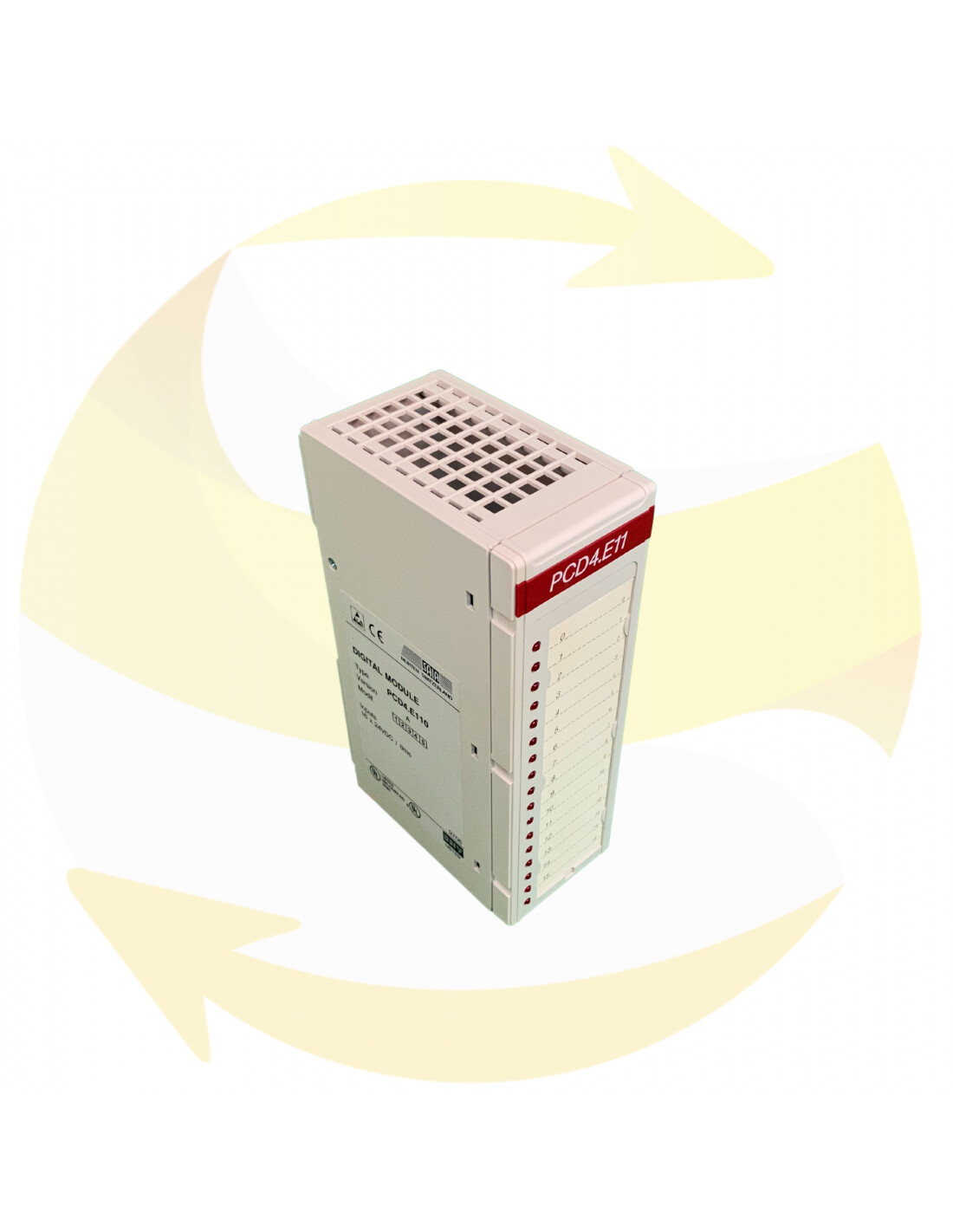

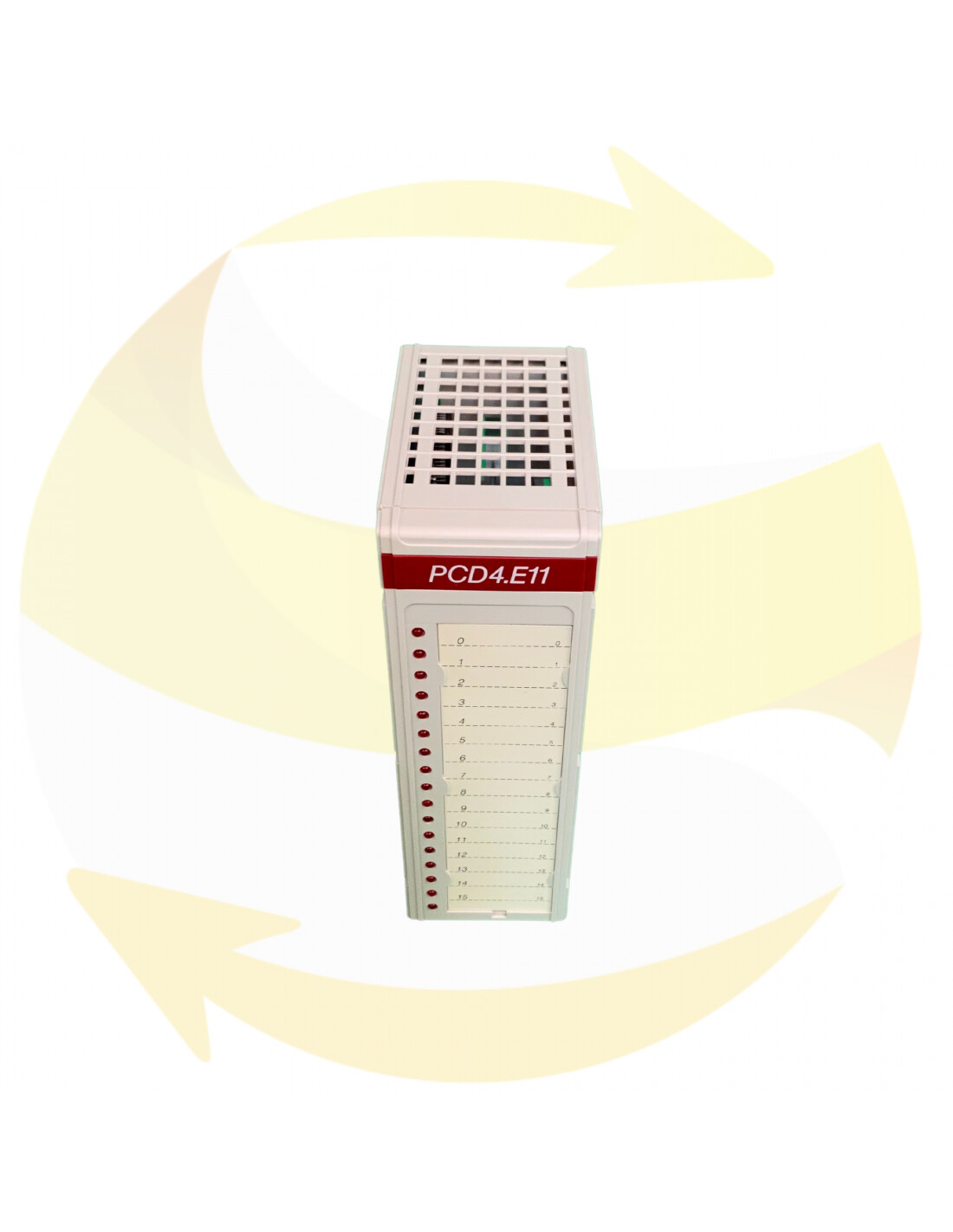

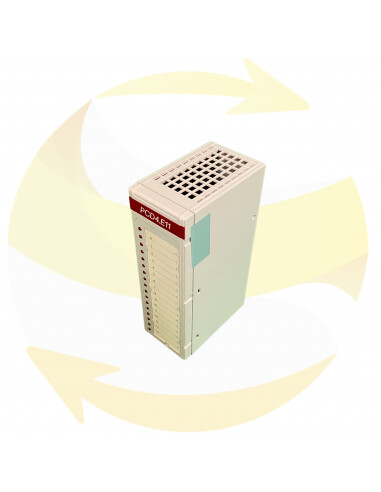

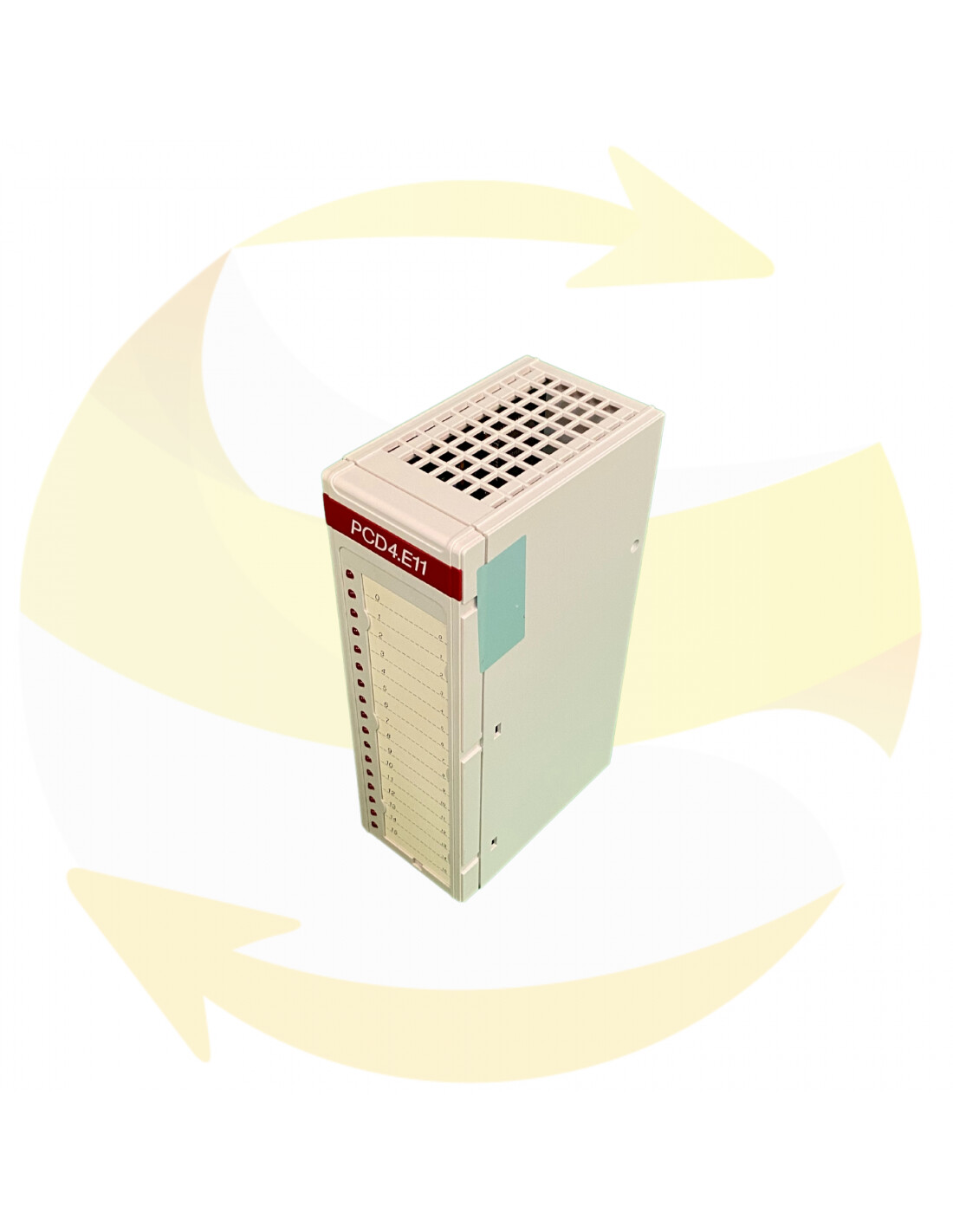

PCD4-E110 - Module d'entrées - SAIA

De puissantes fonctions concentrées dans l’automate de base

 ■ Capacité pouvant atteindre 510/2048 entrées/sorties: Une conception modulaire   avec 32 emplacements pour accueillir tout type de modules: E/S TOR ou  analogiques, cartes de comptage, mesure et/ou positionnement

– jusqu’à 510 entrées/sorties centralisées,

– jusqu’à 2048 entrées/sorties déportées (PROFIBUS DP).

■ Jusqu’à 1 Mo de mémoire utilisateur destinée aux programmes, textes et blocs  de données. En option, une mémoire Flash de 1 Mo facilite le téléchargement  des modifications de programmes et les sauvegardes.

■ Un maximum de 6 ports série au choix: RS 232, RS 422, RS 485 ou TTY/BC 20 mA.

■ Connexions bus de terrain au choix: PROFIBUS FMS, PROFIBUS DP en mode  maître ou esclave et Ethernet-TCP/IP.

■ Entrées standards: compteurs rapides et entrées interruptives directement  sur l’UC de l’automate (avec PCD4.M170). Un logiciel d’exploitation et des outils de programmation de  hautes performances

■ Programmation efficace avec le logiciel PG5 multilangage (liste d’instructions  IL, schéma à contacts FUPLA, GRAFTEC…) associé à des fonctions de diagnostic et des outils complémentaires. Un puissant jeu d’instructions, des  bibliothèques complètes de boîtes de fonctions (FBox) et une structure  conforme à la normalisation internationale CEI 1131-3 simplifient l’édition  de programmes de façon transparente à l’utilisateur.

■ Portabilité des programmes utilisateur garantie par l’harmonisation des ressources système et le bus SAIA®S-Bus intégré: ces programmes sont ainsi  transférables et im médiatement opérationnels sur toute la gamme PCD, du  PCD1 au PCD6.

■ Réactivité maximale (faibles temps de réponse) grâce à l’accès direct aux  signaux d’E/S, sans passer par une mémoire image des entrées/sorties.

■ Souplesse d’intégration aux réseaux d’entreprise: les communications et la programmation de vos automatismes s’effectuent sur Ethernet-TCP/IP, de  l’amont aux appareils raccordés au bus de terrain PROFIBUS DP ou FMS.

La gamme PCD4 est un modèle de flexibilité. Du simple système constitué du processeur le plus modeste, d’une interface série, d’une alimentation économique et de 2 modules d’E/S, à l’équipement complet doté de 32 modules d’E/S, de modules spécialisés (comptage, commande d’axe, etc.), d’un module processeur ..M170, de 6 interfaces série parfaitement autonomes et de connexions en réseau SAIA®S-Bus, PROFIBUS FMS/DP ou Ethernet-TCP/IP … SAIA vous offre d’emblée une configuration optimale ou une architecture variable, capable d’évoluer au gré de vos besoins. Tous les modules se présentent sous forme de cassettes de même encombrement, qui sont enfichées dans les modules de bus correspondants, eux-mêmes encliquetés sur profilés et interconnectés pour constituer le «bus système». Les raccordements au processus s’effectuant directement sur les modules de bus, vous êtes libre d’insérer ou de retirer les modules cassette sans jamais intervenir sur le câblage.
