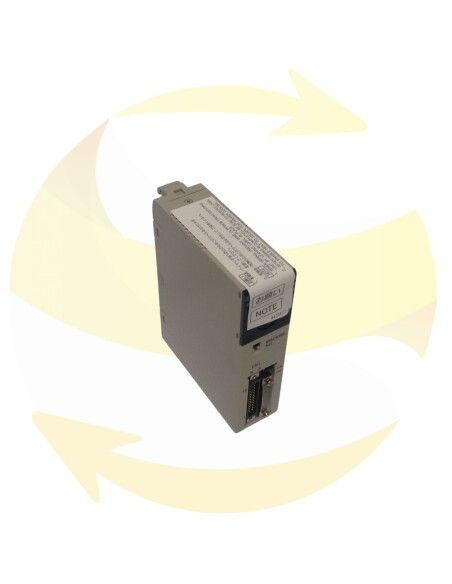

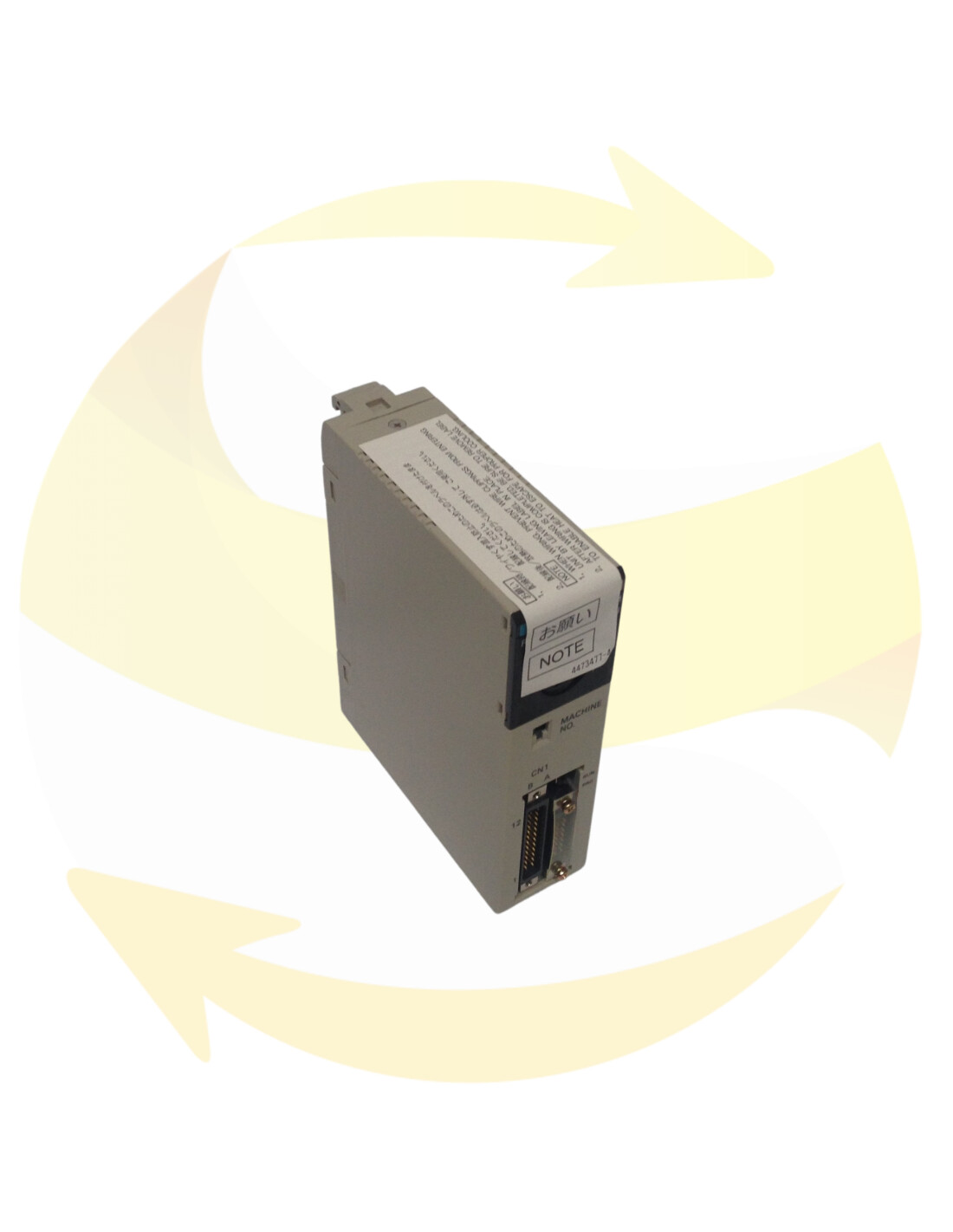

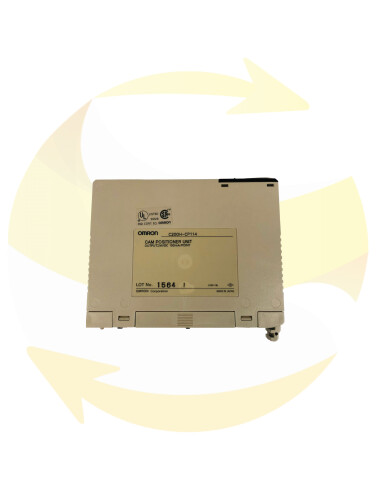

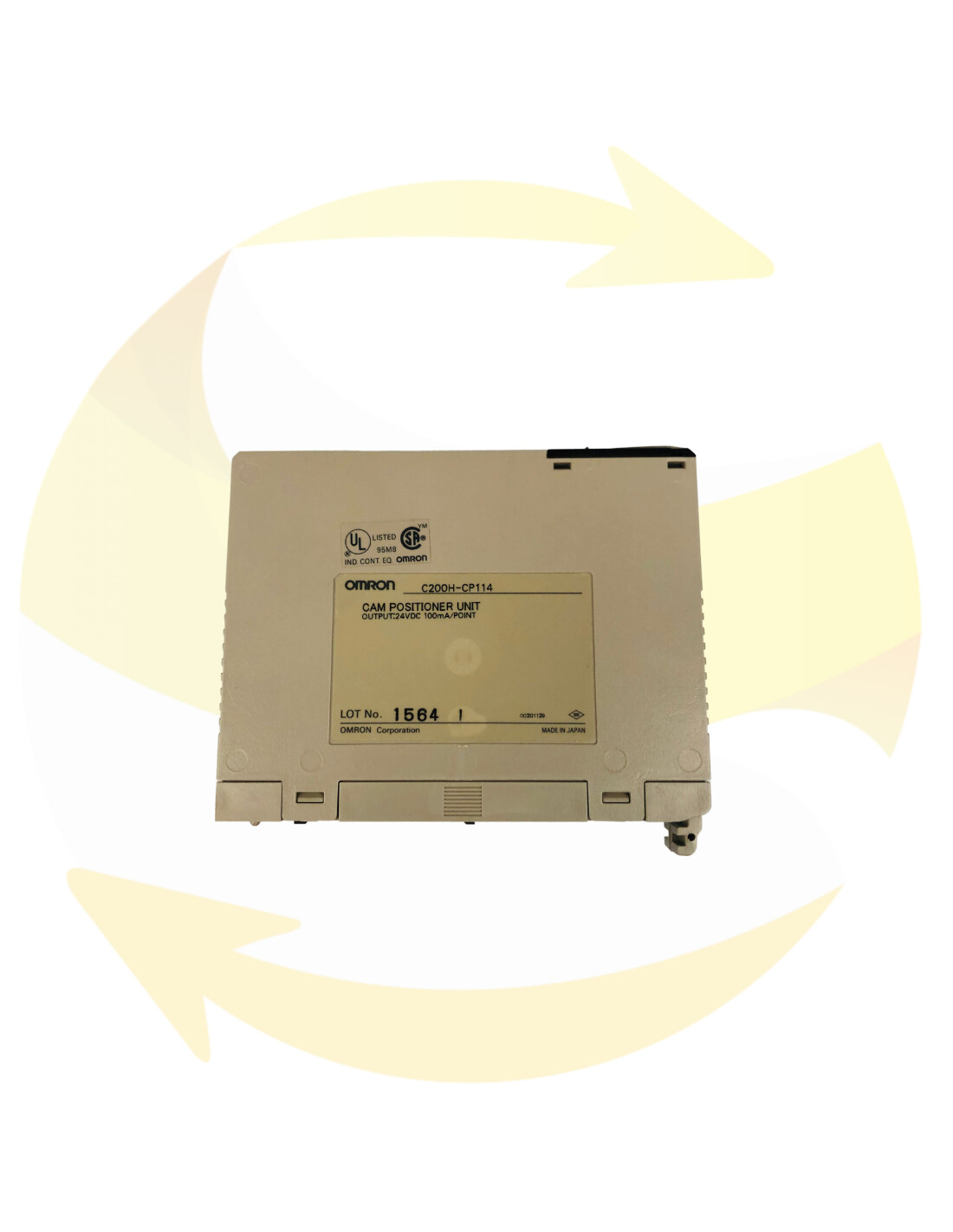

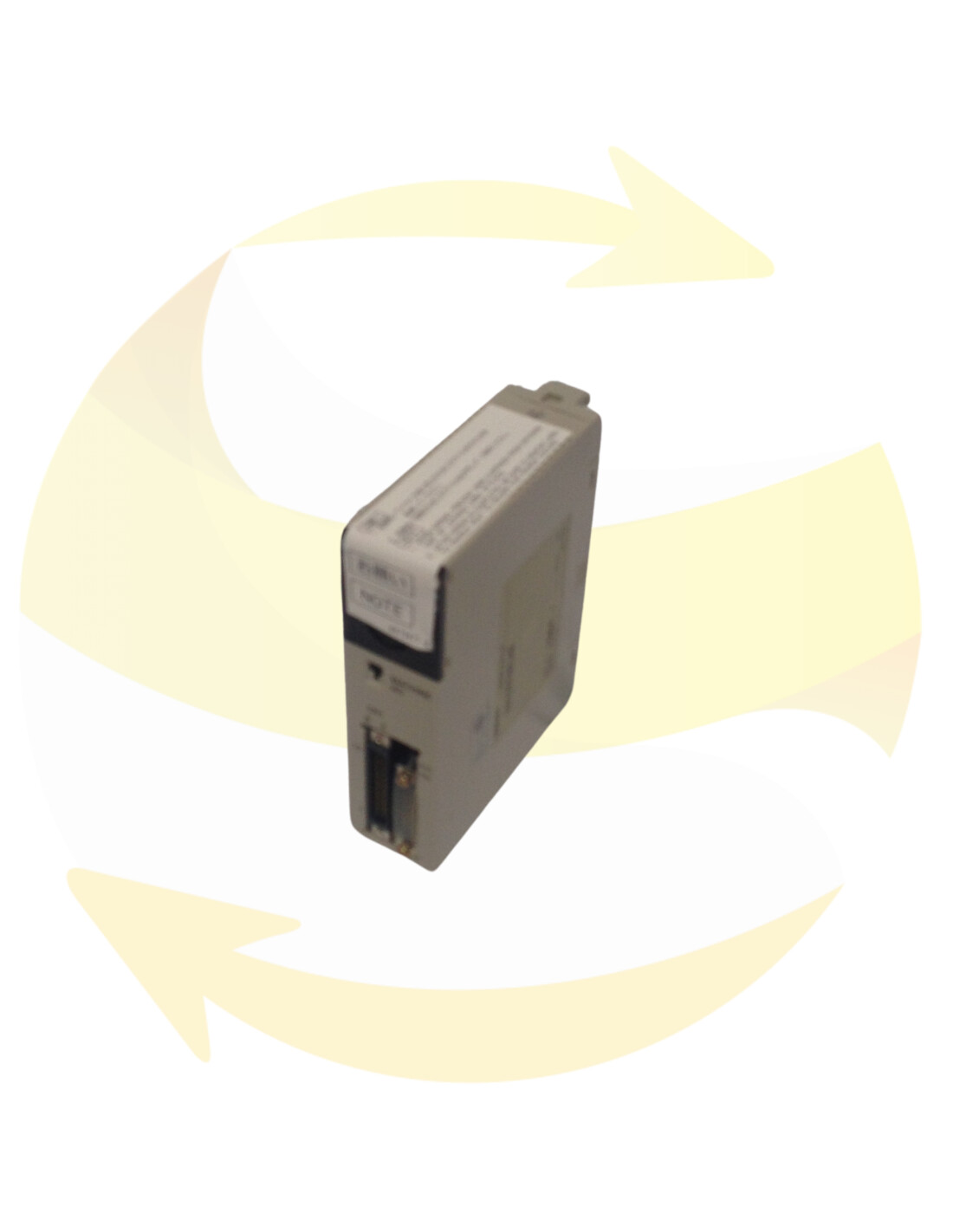

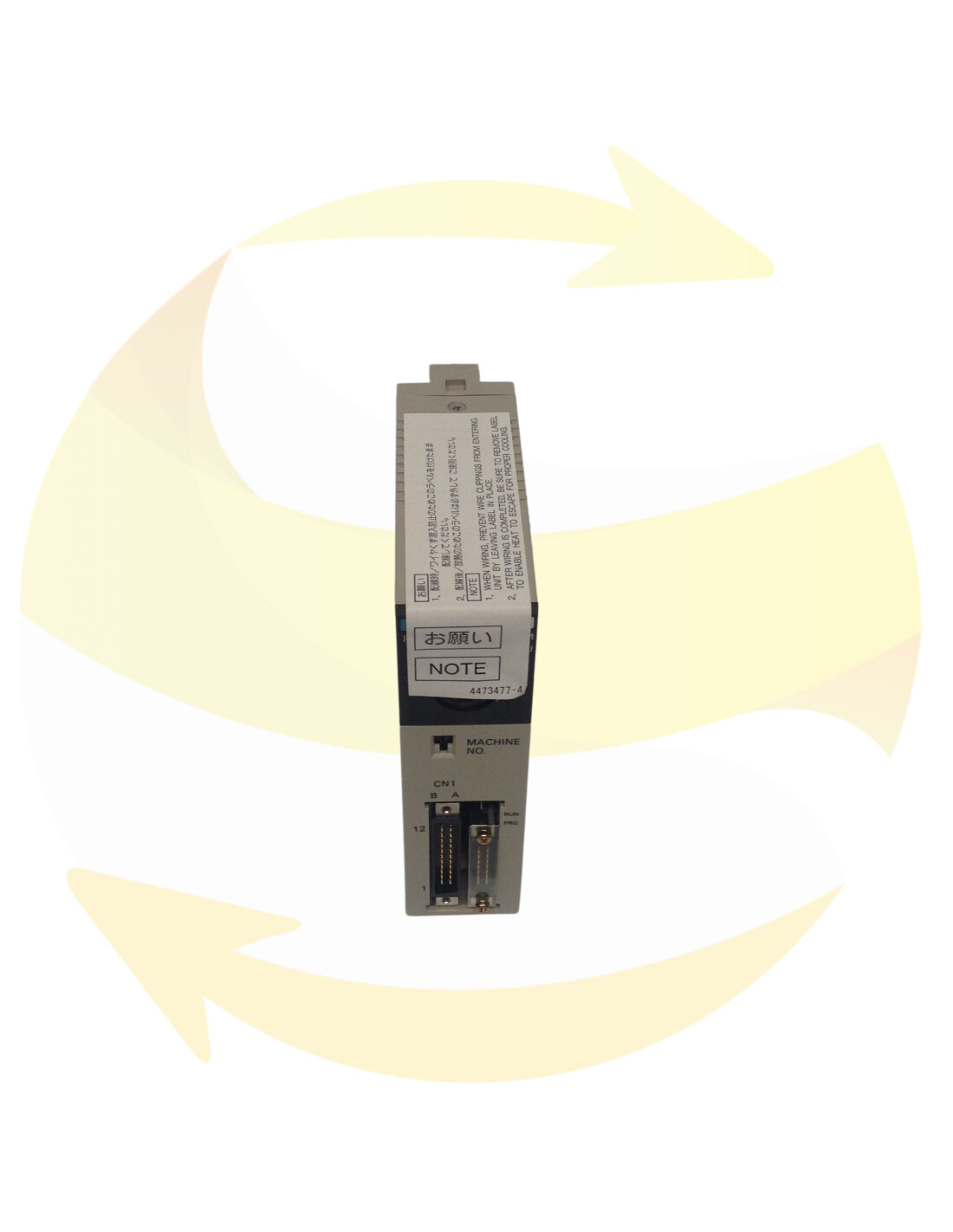

C200H-CP114 - Module de positionnement de caméras - OMRON Agrandir

C200H-CP114 - Module de positionnement de caméras - OMRON

OMRON OMRON

Nouveau

Ce module de positionnement de caméra de marque OMRON et de référence C200H-CP114 appartient à la gamme CS1.

Module : 48 sorties de cames (16 sorties externe, 32 interne). Vitesse du résolver : 20 ms (5 Khz)

Ce module de sortie C200H-OC226N  est à votre disposition pour remplacer votre matériel défectueux et dispose d'une garantie adaptée à vos besoins.

Plus de détails

En stock, expédition sous 24 heures.

240,00 €

HT

livraison-2.pngLivraison rapide

garantis2.pngSystèmes garantis

paiement-securise-SEI_1.jpgPaiement sécurisé


Options produits

systèmes reconditionnés

Service échange standard

Systèmes reconditionnés et testés
Garantie de 6 à 12 mois

systèmes neufs

Service échange standard

Systèmes neufs
Garantie de 12 à 24 mois

service fourniture sur systèmes reconditionnés

Service fourniture

Systèmes reconditionnés et testés
Garantie de 6 à 12 mois

service fourniture sur systèmes neufs

Service fourniture

Systèmes neufs
Garantie de 12 à 24 mois

service fourniture sur systèmes vendus en l etat

Service fourniture

Systèmes vendus en l'état
sans garantie

L'unité de positionnement de caméra détecte des angles de rotation au moyen d'un résolveur connecté et fournit des sorties de came avec des données d'angle préréglées ON / OFF.

Un maximum de 48 sorties de caméra (16 internes / externes et 32 ​​internes) sont disponibles.

Un maximum de sept éléments de données ON / OFF peuvent être définis pour une sortie de caméra unique.

Un maximum de huit banques de données de cames peut être présent, chaque banque étant composée de 48 sorties de cames.
Une banque peut être sélectionnée à partir du C200H au moyen d'un outil périphérique tel que la console de programmation ou le programme de l'utilisateur C200H.

Tout résolveur OMRON peut être utilisé.

Pour connecter un résolveur à l'unité de positionnement de came, utilisez le câble de connexion auxiliaire de 20 cm de long qui est fourni. Lorsque vous utilisez un résolveur sans câble attaché, prépare un câble pour le résolveur.
Répond à un cycle de détection d'angles maximum de 200 μs (avec une fréquence d'échantillonnage de 5 kHz) et à une vitesse de résolution maximale de 800 tours par minute.
Une unité angulaire de 1 ° est utilisée pour la commande de sortie de la caméra (résolution du résolveur).
Pour saisir des données, afficher des valeurs présentes, et ainsi de suite, utiliser le C200H-
DSC01 Data Setting Console (vendu séparément).
L'affichage est facile à lire et peut être monté sur un panneau.
Les données peuvent également être définies au moyen du programme de l'utilisateur C200H.
Les données ON / OFF peuvent être définies ou modifiées en déplaçant réellement la machine.
Le réglage d'origine est possible avec le commutateur de réglage d'origine sur le panneau avant de l'unité de positionnement de came ou un drapeau de réglage d'origine. (L'ajustement d'origine correspond à l'origine du résolveur avec l'origine mécanique.)

Après le débogage et l'opération d'essai, les données finales de sortie de came ON / OFF peuvent être protégées.
Pour protéger les données, réglez la goupille de protection sur "autorisé" et réglez la configuration avec la console de réglage des données.
Une protection indépendante est possible pour chaque sortie de la banque et de la caméra.
Il est possible de régler les données ON / OFF de la caméra et les données de révolution requises pour un processus unique via le C200H (à l'aide d'un outil périphérique tel que la Console de programmation ou le programme de l'utilisateur).

Hauteur 10 cm / 3,9 in
Largeur 13 cm / 5,1 in
Longueur 4 cm / 1,5 in
Poids 0,3 kg / 0,6 lb
Série CS1 - OMRON
Référence C200H-CP114
