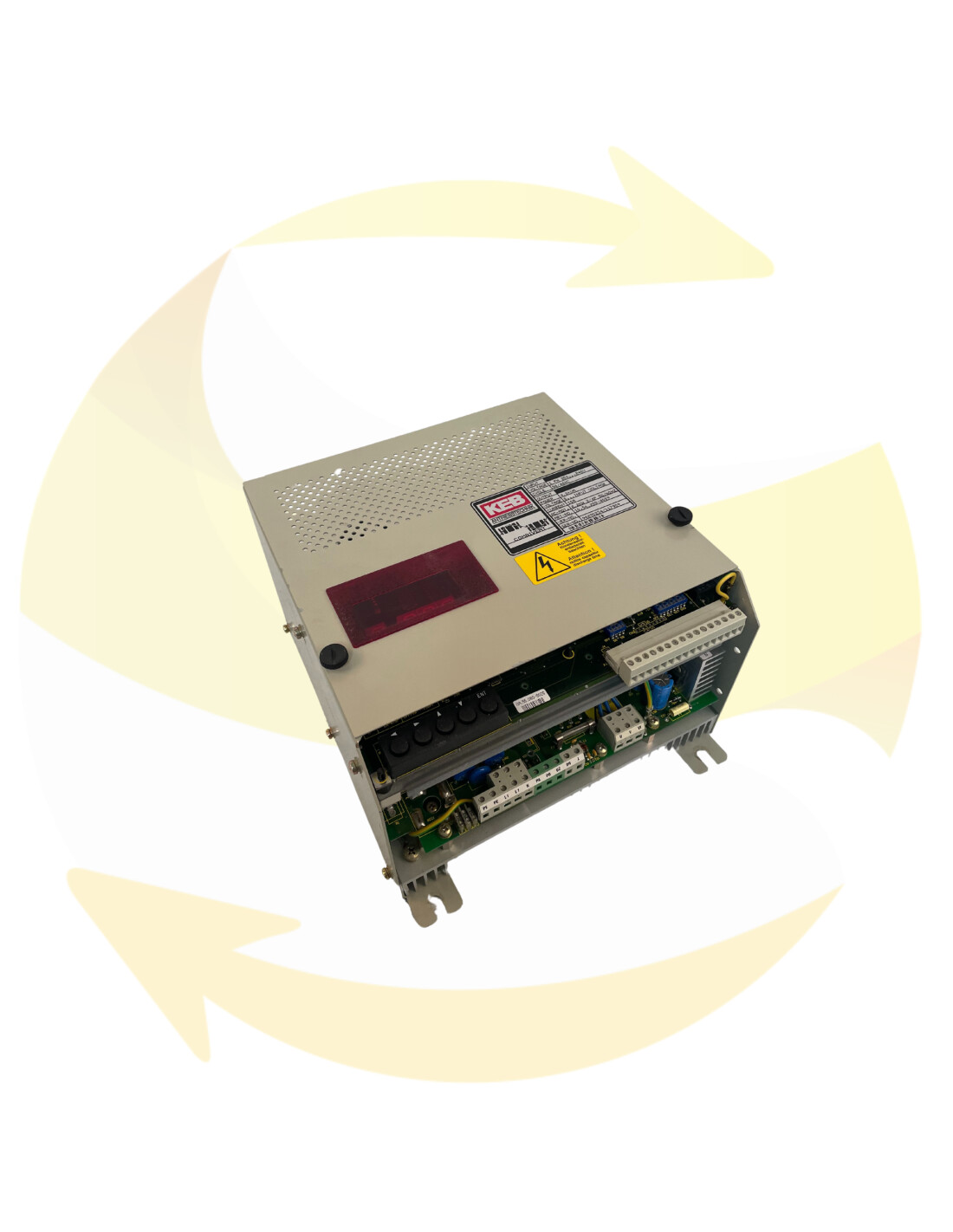

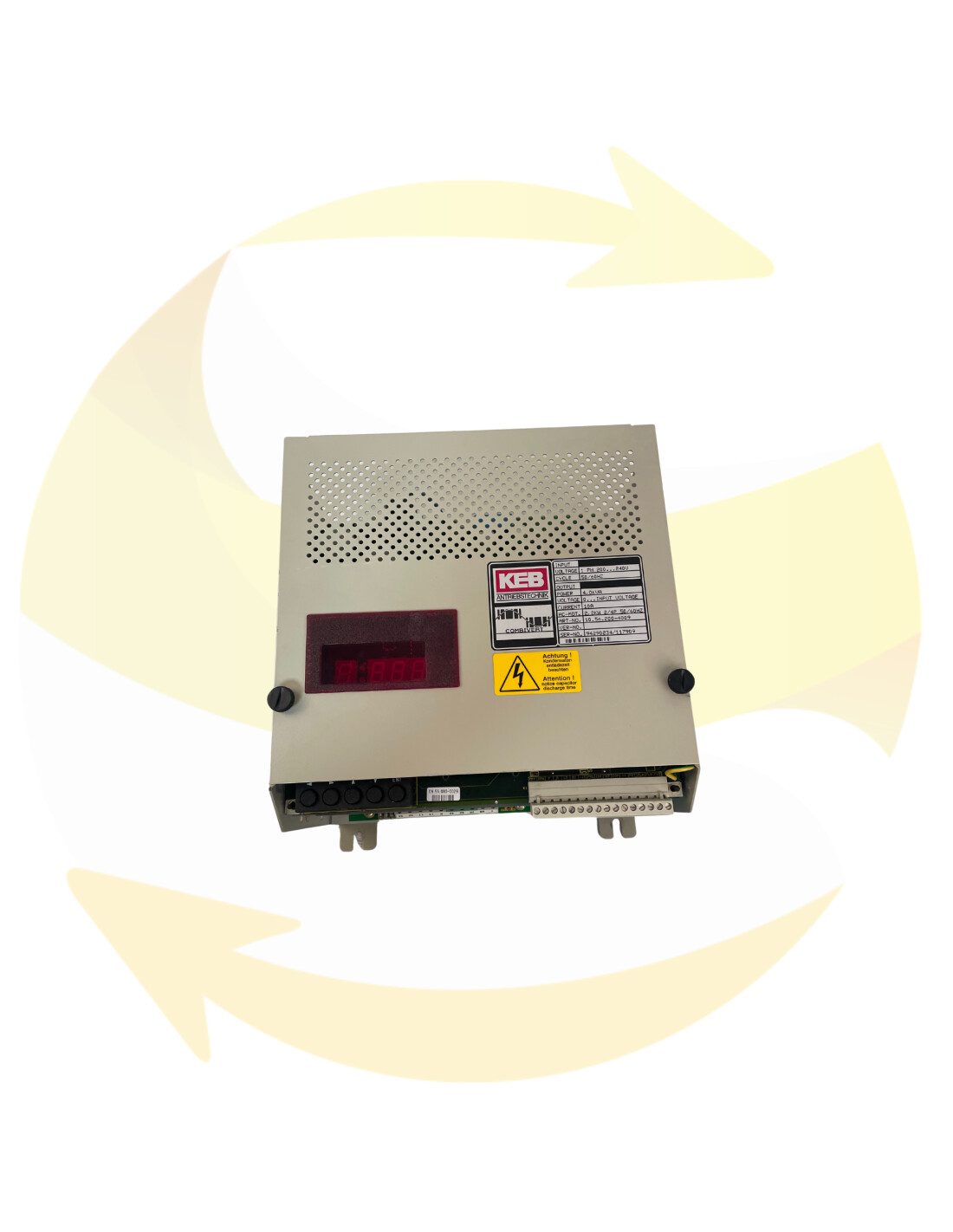

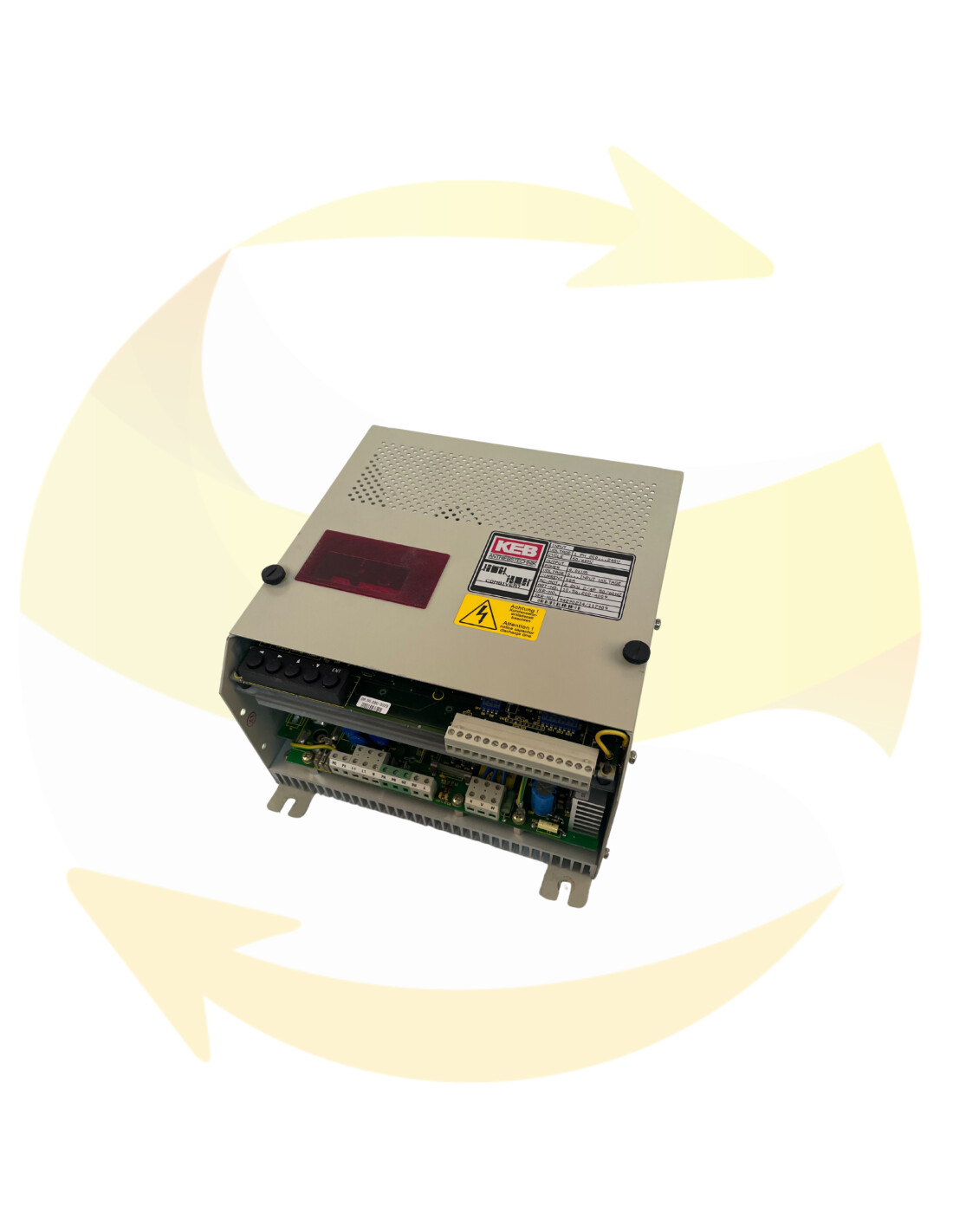

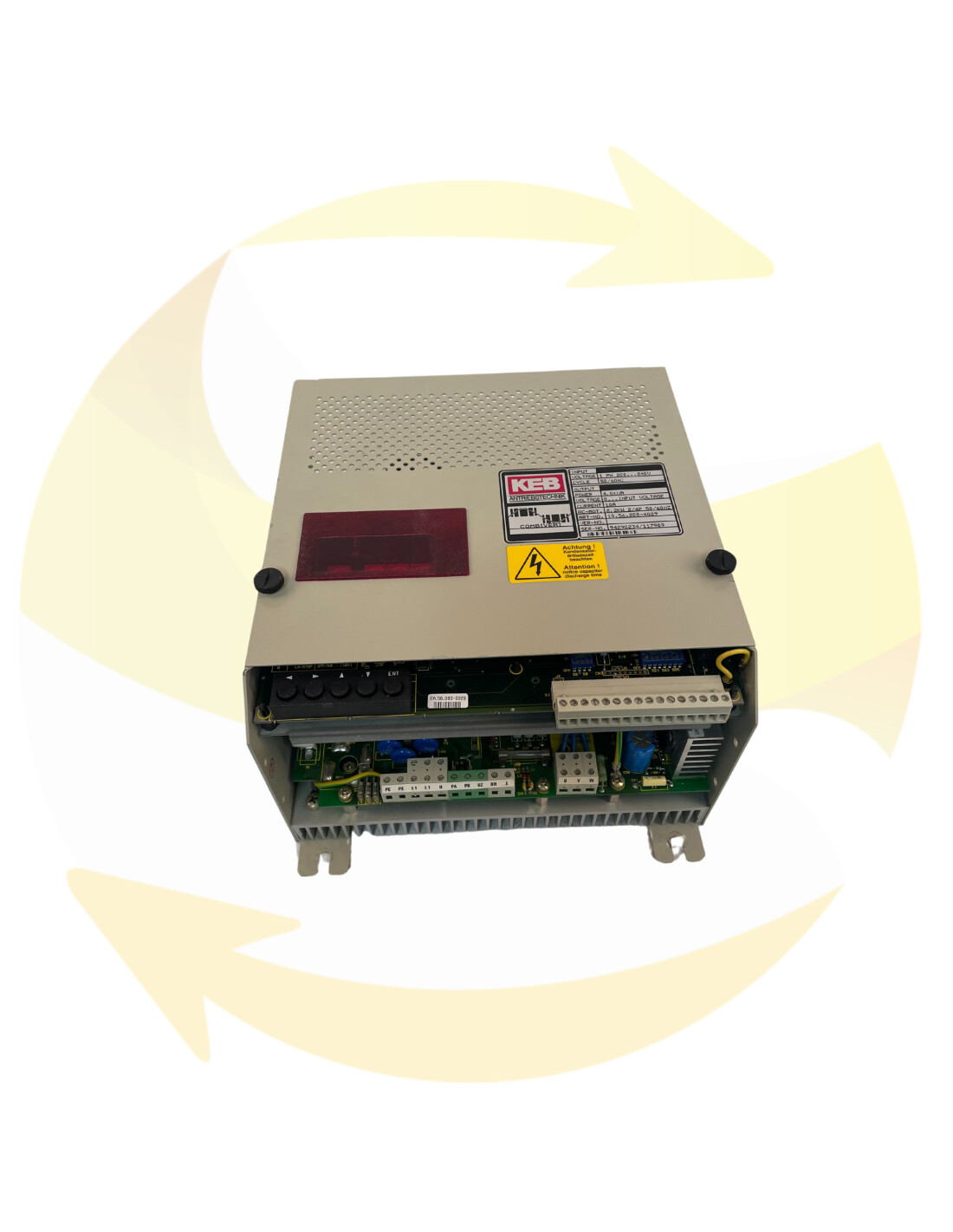

10.56.200-4009 - Variateur de vitesse - KEB

Un fonctionnement sûr et sans problème de l'onduleur n'est garanti que lorsque le raccordement,les instructions énumérées ci-dessous sont respectées :

Si des écarts par rapport à ces spécifications se produisent, cela peut entraîner dans des cas particuliers dysfonctionnements et dommages.

• L'installation et le raccordement doivent être effectués uniquement par un spécialiste qualifié.

• Respecter les règles générales d'installation pour l'installation et l'exploitation des installations électriques.

• Des mesures de protection pour l'homme et la machine doivent être prévues et appliquées conformité aux conditions et réglementations locales.

• Le KEB COMBIVERT est conçu pour un raccordement fixe.

• Ne connectez ou débranchez pas les lignes d'alimentation et de commande lorsque le variateur de fréquence est branché au secteur.

• N'effectuez aucune mesure sur l'appareil pendant son fonctionnement.

• Ne pas intervertir les câbles secteur et les câbles moteur.

• Respecter la tension secteur et la tension nominale du moteur !

• Posez les lignes de commande et électriques séparément !

• Raccordez les lignes de commande uniquement aux éléments de commutation et aux dispositifs de réglage (relais, interrupteur, potentiomètre) adaptés aux très basses tensions.

• Utilisez des lignes de commande blindées/torsadées. Connectez le blindage au PE !

• Utiliser des câbles moteur blindés/torsadés. Connectez le blindage étendu au PE du moteur logement.

• Bien mettre à la terre le variateur de fréquence (en forme d'étoile : éviter les boucles de terre ; connexion la plus courte à la borne de terre principale).

• Raccordement du module de freinage avec câbles blindés/torsadés.

• Pour les variateurs de fréquence avec tension d'entrée triphasée, la composante directe du défaut le courant peut empêcher le déclenchement de l'interrupteur de protection FI. C'est pourquoi un câblage de protection FI comme seule mesure de protection n'est pas autorisé selon VDE 0160. Des précautions de sécurité supplémentaires comme par ex. séparation de protection ou multiple de protection une mise à la terre est nécessaire. Mais il n'est pas permis d'avoir une mise à la terre multiple de protection au niveau du sortie du variateur de fréquence.

• L'interrupteur de protection FI doit correspondre à la dernière version selon DIN VDE 0664.

• Le courant de déclenchement doit être de 200 mA ou plus, pour éviter un déclenchement prématuré courants de décharge de l'onduleur.

• Exception:

Pour les variateurs de fréquence avec tension d'entrée monophasée (L, N), il est permis d'utiliser des interrupteurs de protection FI comme seule protection, si l'interrupteur correspond au nouveau modèle. selon DIN VDE 0664.

Les interrupteurs de protection moteur ou les relais de protection moteur n'offrent qu'une protection conditionnelle pour fonctionnement de l'onduleur et, dans certains cas, ils peuvent provoquer des dysfonctionnements. L'évaluation PTC offre une protection étendue contre la surcharge d'un moteur pendant le fonctionnement de l'onduleur. En option, le KEB COMBIVERT est disponible avec évaluation PTC. Jusqu'à 3 thermistances PTC sont connectés aux bornes OH/⊥ ou OH/OH. En ce qui concerne l'évaluation PTC, les connexions des bornes sont affectées par le potentiel du secteur.
