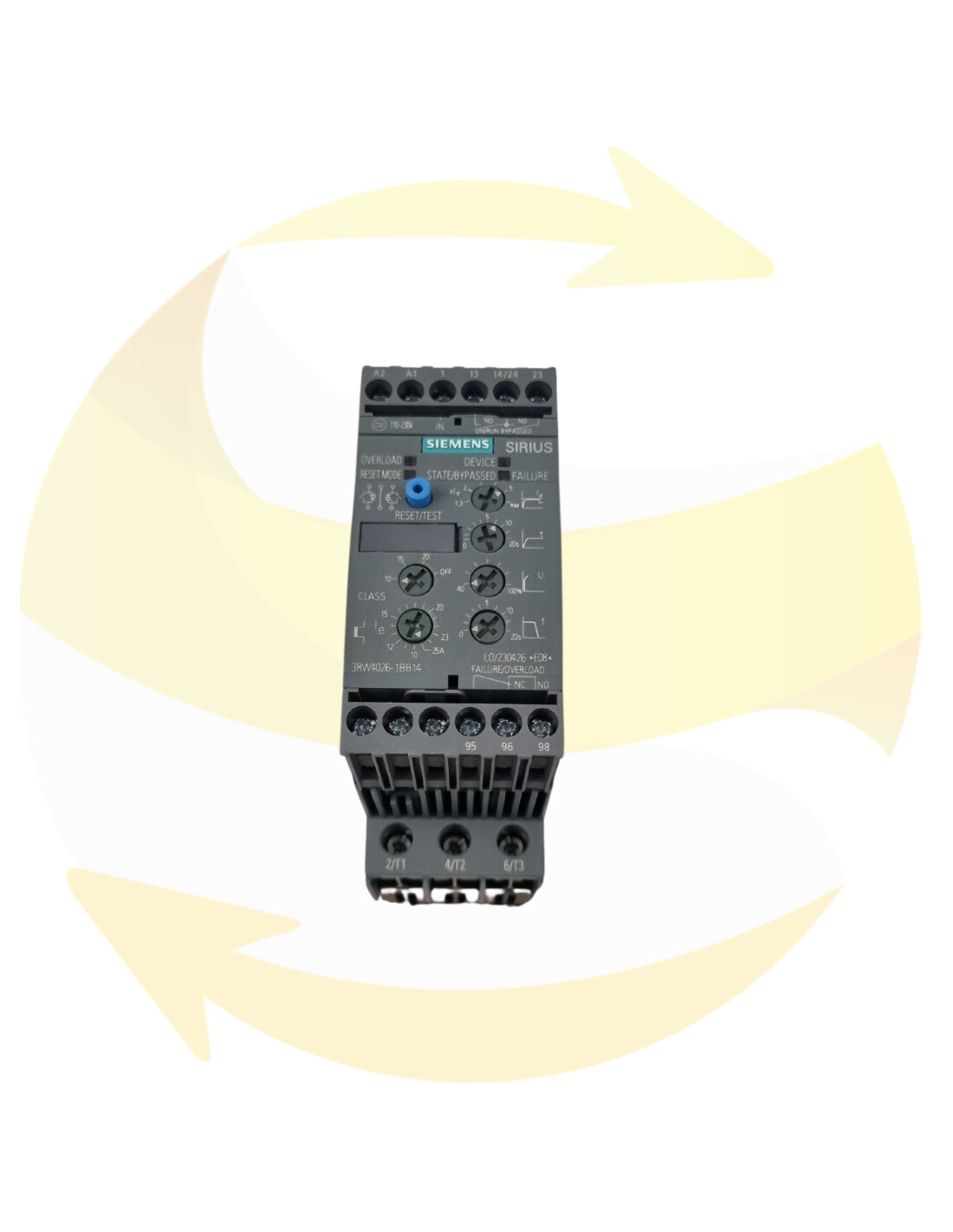

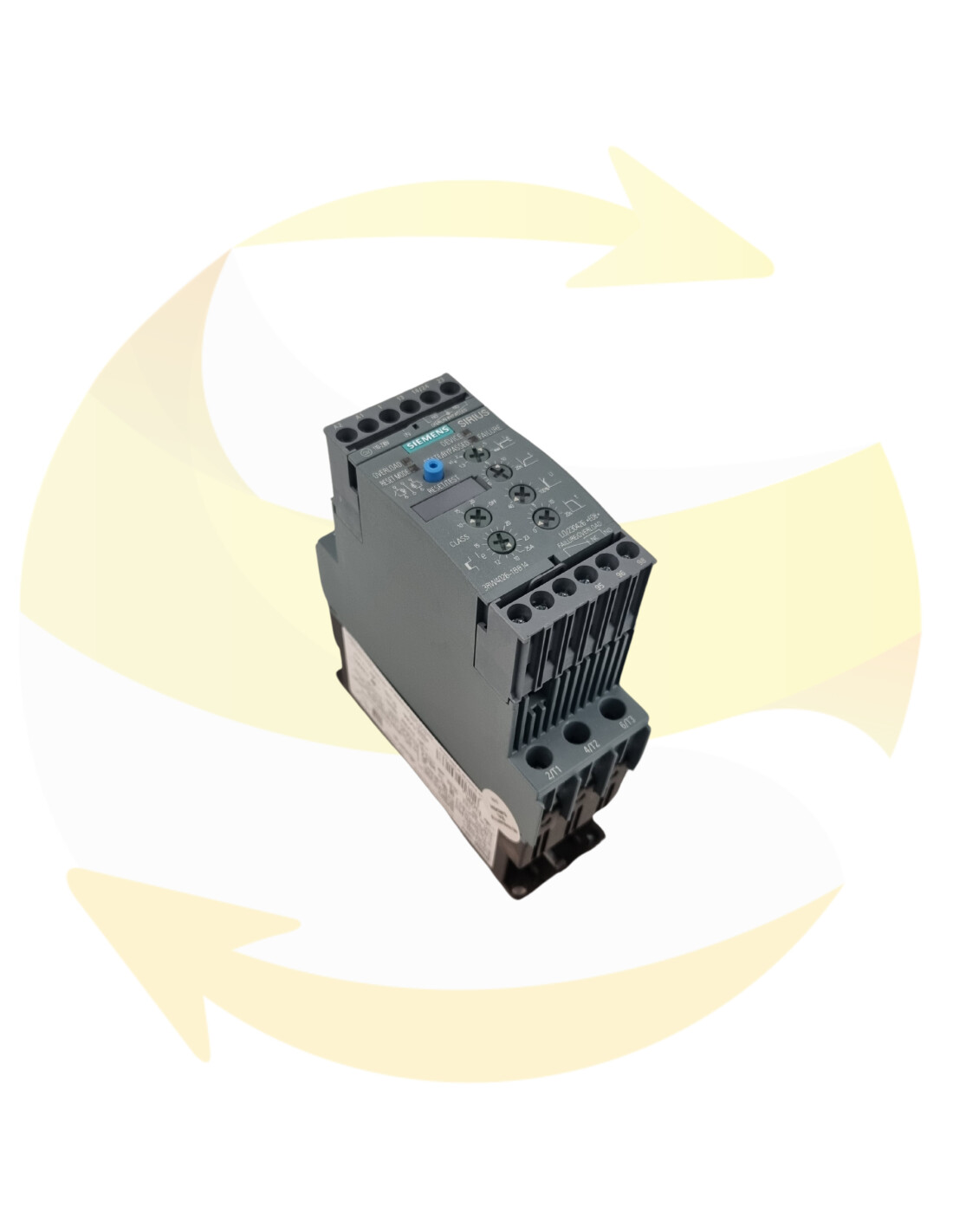

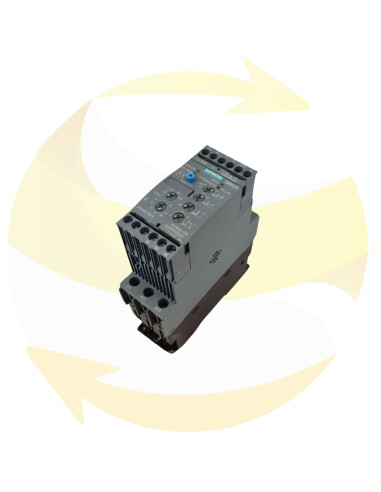

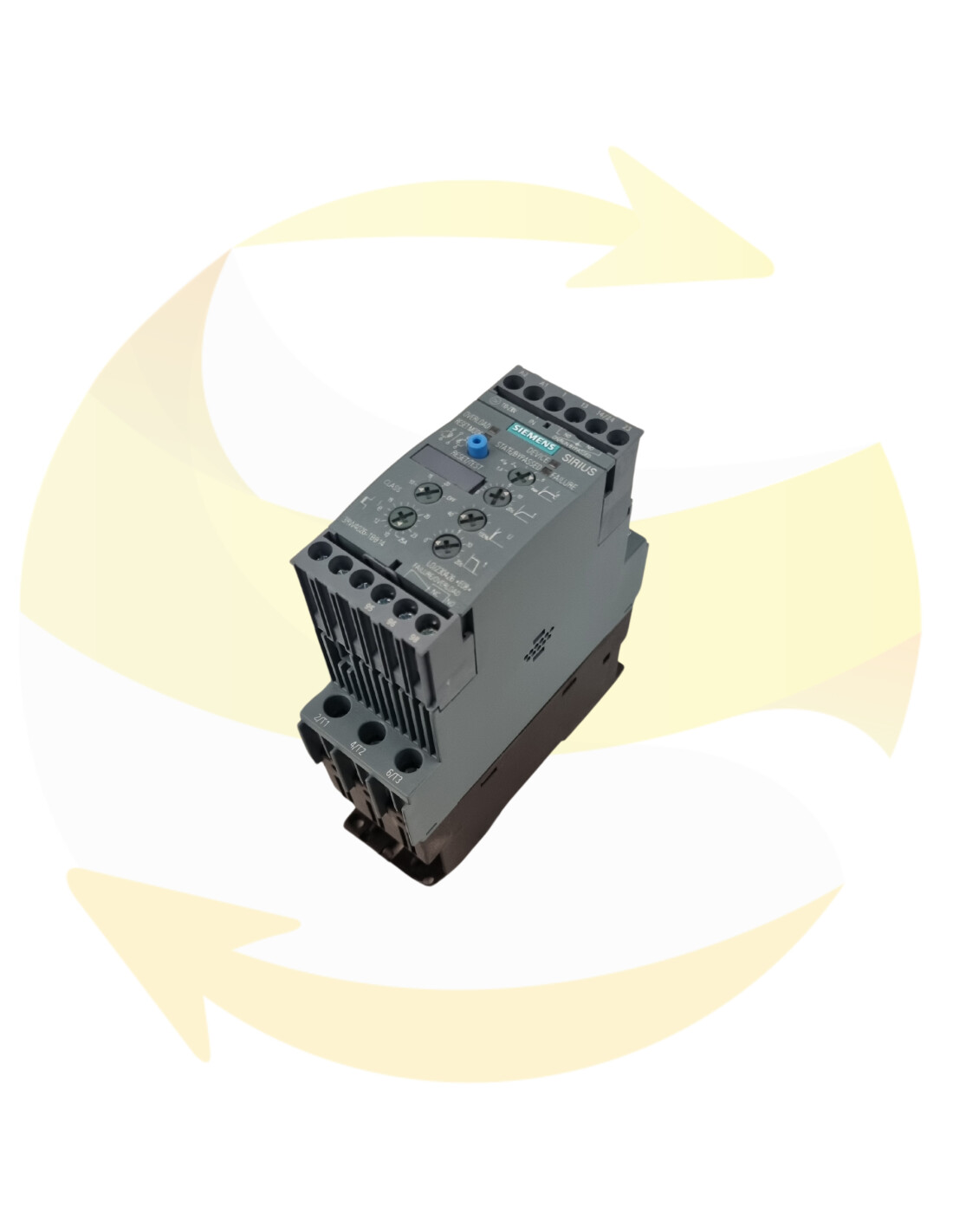

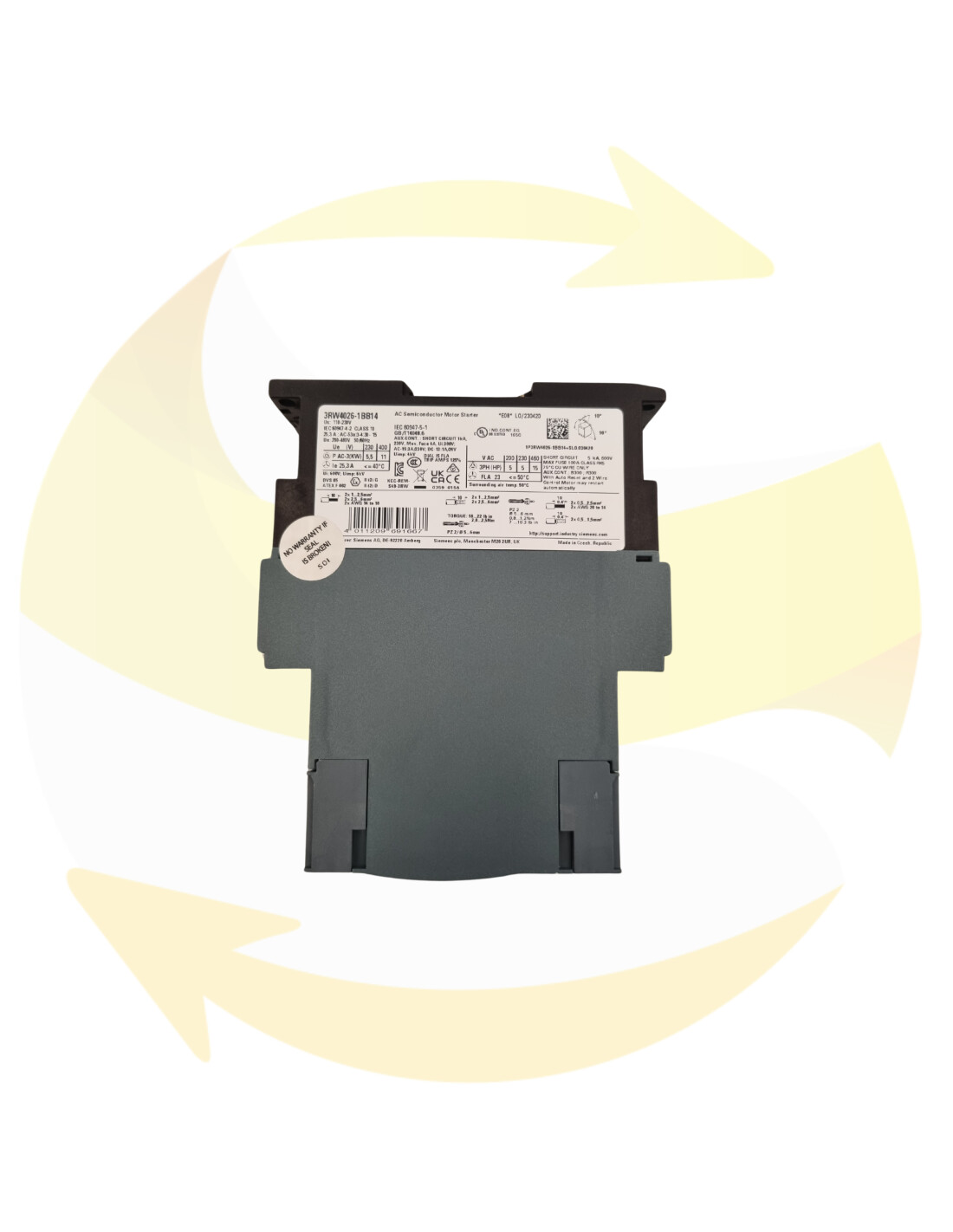

3RW4026-1BB14 - Démarreur progressif - SIEMENS

Les démarreurs progressifs s'utilisent pour démarrer les moteurs asynchrones triphasés à couple et à courant de démarrage réduits.

La famille des démarreurs progressifs SIRIUS de Siemens comprend 3 variantes qui se distinguent par l'ampleur de leurs fonctionnalités et par leur prix.

Les démarreurs progressifs SIRIUS 3RW30 et 3RW40 conviennent aux cas d'application standard simples.

Le démarreur progressif SIRIUS 3RW44 s'utilise là où les exigences quant aux fonctionnalités sont élevées, par exemple besoin de communication via PROFIBUS, de la mise à disposition de valeurs de mesure et de surveillance, ou lorsque les conditions de démarrage sont extrêmement difficiles.

Les démarreurs progressifs SIRIUS 3RW30 et 3RW40 comprennent deux thyristors à circuit antiparallèle sur deux de leurs trois phases. Il s'agit pour chacune de ces deux phases d'un thyristor pour la partie d'onde positive et d'un thyristor pour la partie d'onde négative (cf. l'image "Commande par angle de phase et schéma de configuration d'un démarreur progressif à commande biphasée avec contacts de bypass intégrés"). Le courant dans la troisième phase non commandée correspond à la somme des courants des phases commandées. L'angle de phase permet d'amener la valeur efficace de la tension du moteur en l'espace d'un temps de démarrage sélectionnable depuis une tension de départ définie jusqu'à la tension assignée du moteur. Le courant du moteur est proportionnel à la tension appliquée au moteur. Le courant de démarrage est ainsi réduit en fonction de la tension appliquée au moteur. Le couple de rotation évolue selon le carré de la tension appliquée au moteur. Le couple de démarrage est ainsi réduit selon le carré de la tension appliquée au moteur.

Une fois que le moteur a démarré, les thyristors sont entièrement passants et la tension réseau complète est appliquée aux bornes du moteur. Étant donné qu'en service, la régulation de la tension du moteur est inutile, les thyristors sont shuntés par des contacts de bypass internes qui sont dimensionnés pour un courant CA1. Cela permet d'éviter la dissipation de chaleur qu'entraînerait un fonctionnement en continu des thyristors. On réduit ainsi un échauffement de l'environnement direct de l'appareillage. Les contacts de bypass sont protégés en fonctionnement par un système d'extinction d'arc électronique intégré. Cela empêche l'endommagement à l'ouverture des contacts shuntés en cas de défaut, par exemple lors d'une brève interruption de la tension de commande, en présence de vibrations d'origine mécanique ou d'un défaut de l'électroaimant ou du ressort de contact principal.

Les démarreurs progressifs SIRIUS 3RW30 et 3RW40 sont offerts en tant qu'alternative aux démarreurs directs et aux démarreurs étoile-triangle. Voici les avantages essentiels :

• Démarrage progressif

• Arrêt progressif (uniquement 3RW40)

• Commutation sans interruption et sans crêtes de courant sollicitant le réseau

• Montage et mise en service faciles

• Taille compacte peu encombrante

Voici les applications possibles :

• Convoyeur à courroie

• Convoyeur à rouleaux

• Compresseur

• Ventilateur

• Pompe

• Pompe hydraulique

• Agitateur

• Scie circulaire / scie à ruban

Avantages:

Convoyeurs à bande, installations de manutention :

• démarrage sans à-coups

• arrêt sans à-coups Pompes centrifuges, pompes à piston :

• prévention de coups de bélier

• prolongation de la durée de vie des conduites Agitateurs, mélangeurs :

• réduction du courant de démarrage Ventilateurs :

• ménage l'engrenage et les courroies trapézoïdales
