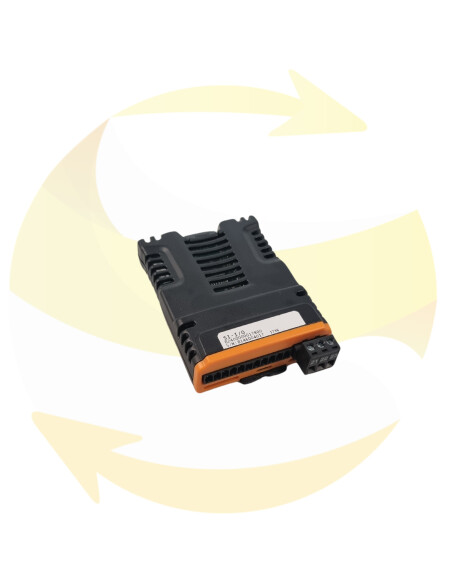

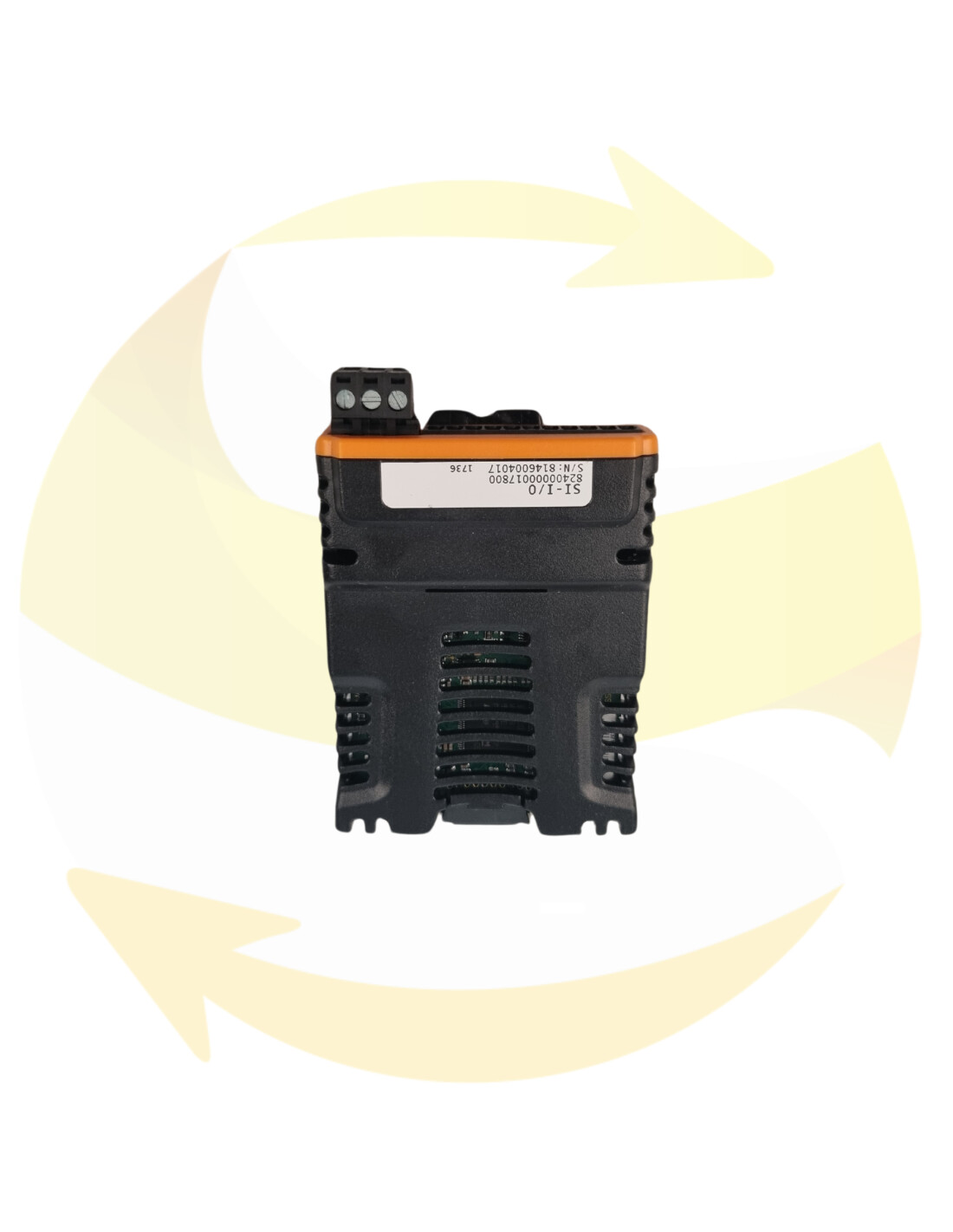

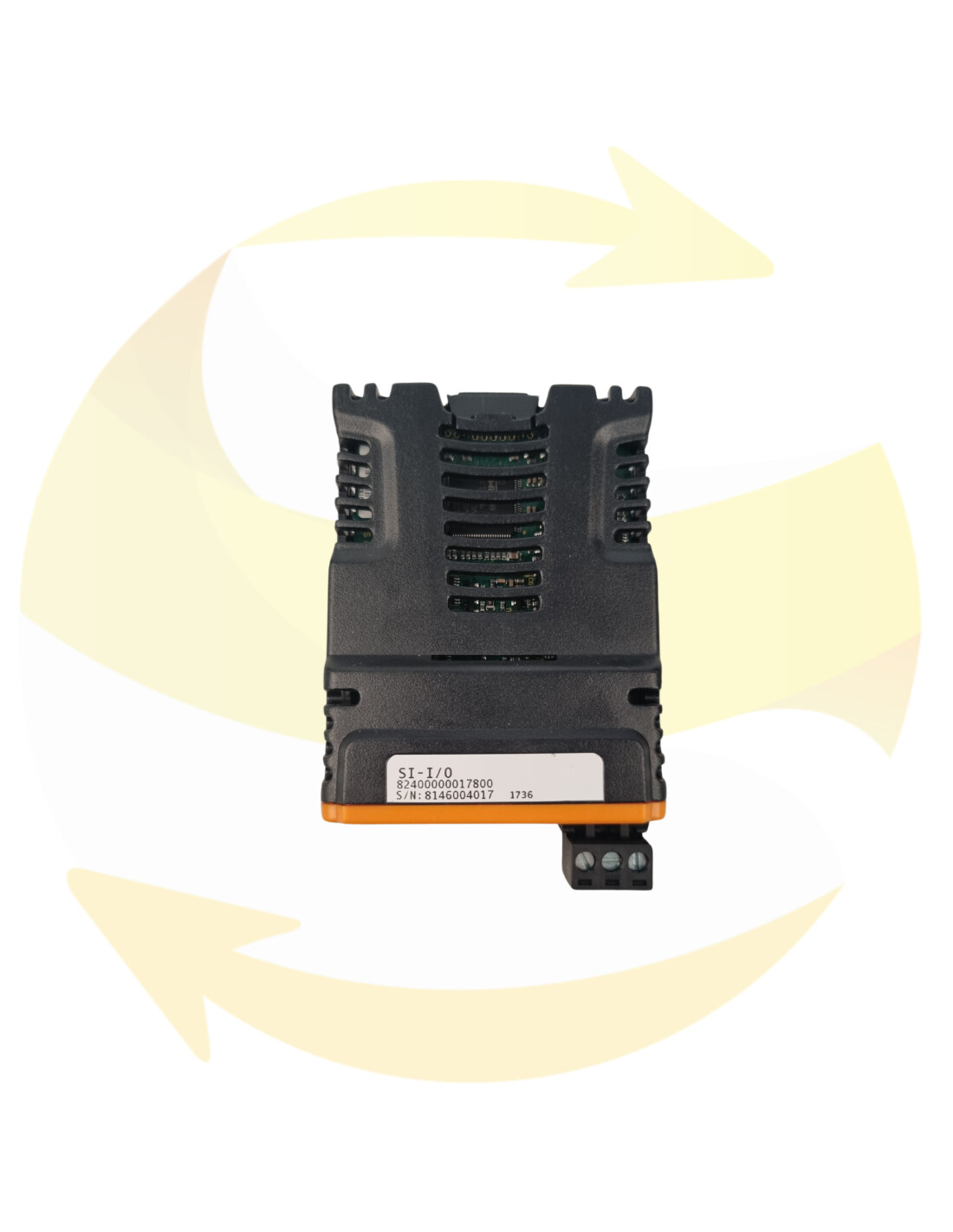

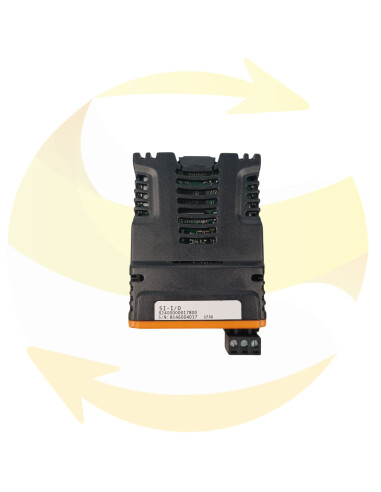

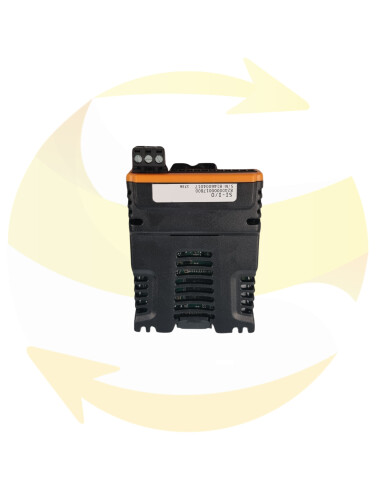

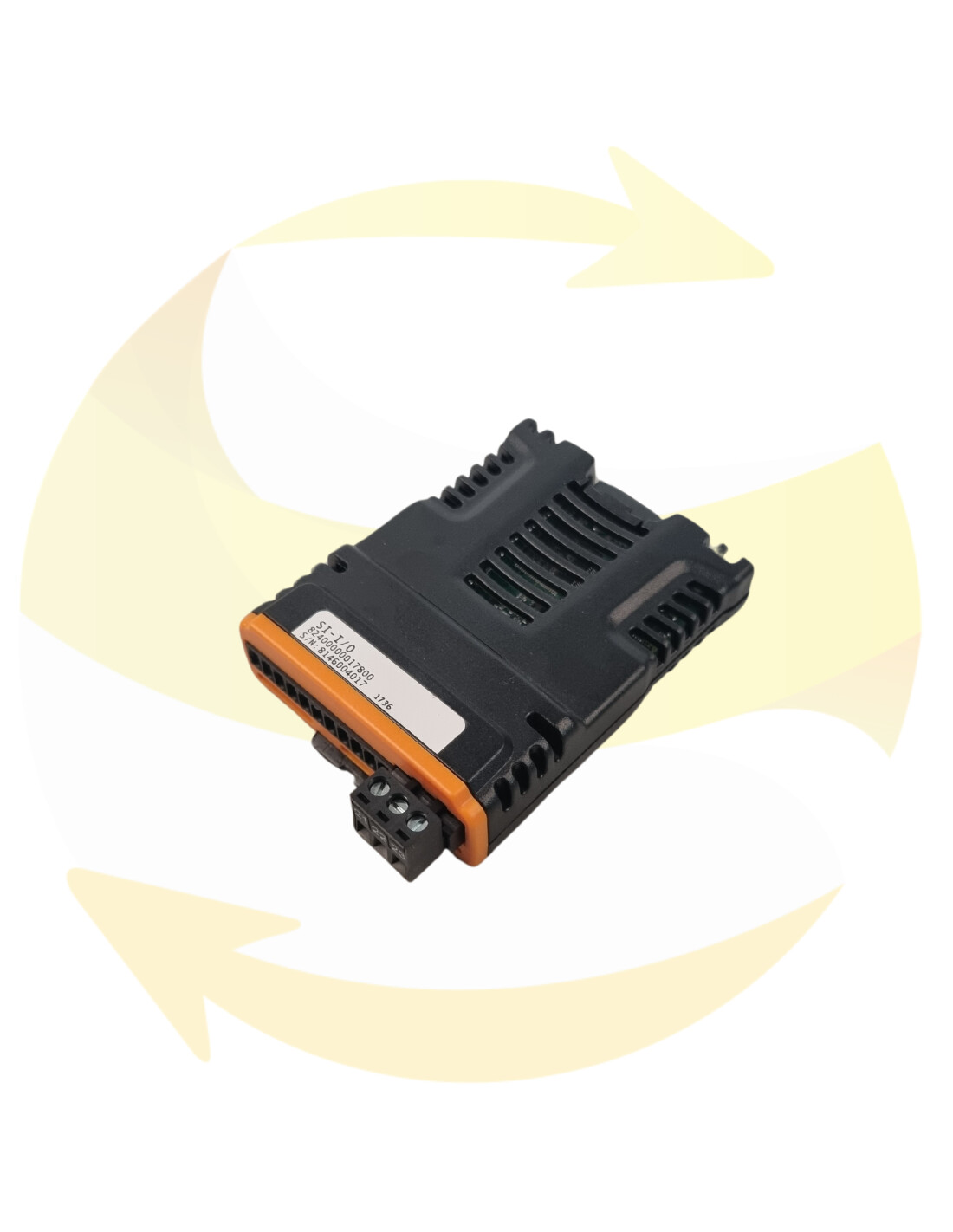

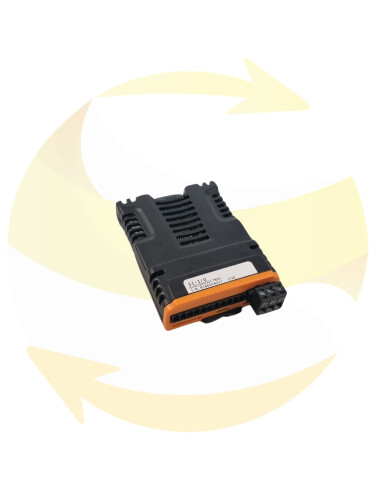

SI-I/O - Module d'interface - CONTROL TECHNIQUES
Ce module d'interface SI-I/O et de marque Control techniques est une console de programmation de la gamme UNIDRIVE.
Module compatible avec les variateurs M200, M300, M400, M600, M700
Ce module d'interface SI-I/O Control techniques est à votre disposition pour remplacer votre matériel défectueux et dispose d'une garantie adaptée à vos besoins.
SI-I/O
Le module d'interface E/S supplémentaires de l'Unidrive M augmente le nombre de points d'entrée et de sortie sur un variateur. Tous les raccordements entre le module optionnel et le variateur sont réalisés via le connecteur du variateur. Les raccordements d'un équipement externe au SI-I/O sont effectués au moyen d'un connecteur à vis à 3 voies enfichable pour les deux relais et d'un connecteur à vis à 11 voies enfichable pour les E/S logiques et analogiques.
Les caractéristiques comprennent :
• 4 entrées/sorties logiques
• 3 entrées analogiques (par défaut)/entrées logiques
• 1 entrée analogique (par défaut)*/entrée logique
• 2 relais
E/S logiques
Par défaut, le module SI-I/O est réglé pour quatre entrées/sorties logiques programmables. En configurant les E/S analogiques en entrées logiques, le module SI-I/O peut avoir quatre entrées/ sorties programmables et quatre entrées logiques.
Les fonctionnalités de ces bornes sont les suivantes :
• La logique sélectionnée peut être positive (par défaut) ou négative
• L'état logique de chaque entrée est surveillé par un paramètre en lecture seule
• L'état logique peut être inversé.
• L'entrée logique peut être programmée sur n'importe quel paramètre de destination binaire approprié
• La sortie logique peut parvenir de n'importe quel paramètre binaire approprié
• Les sorties peuvent fonctionner en « push-pull » ou à collecteur ouvert
Le courant de sortie maximum du module SI-I/O est de 250 mA à 24 V pour les quatre sorties logiques.
E/S analogiques
Par défaut, le module SI-I/O est paramétré pour 3 entrées analogiques en mode commun et 1 sortie analogique, ou 1 entrée analogique différentielle haute résolution*, 1 entrée analogique en mode commun et 1 sortie analogique. Les entrées analogiques 1 et 2 peuvent uniquement être configurées en tension ±10 Vdc ou en entrées logiques. Lorsqu'elles sont toutes les deux configurées comme des entrées analogiques en tension, elles peuvent être utilisées comme entrée analogique différentielle haute résolution. L'entrée analogique 3 peut fonctionner en mode tension (±10 Vdc), en mode courant (0 à 20 mA) ou en entrée logique. La sortie analogique 1 peut fonctionner en mode tension (±10 Vdc), en mode courant (0 à 20 mA) ou en entrée logique.
Relais
Les deux relais peuvent servir à transférer l'état logique de n'importe quel paramètre adapté vers un équipement externe.
L'état logique est traité de la manière suivante :
• Un paramètre source adapté est assigné à chaque relais.
• L'état logique peut être inversé.
• L'état du relais est surveillé par un paramètre
