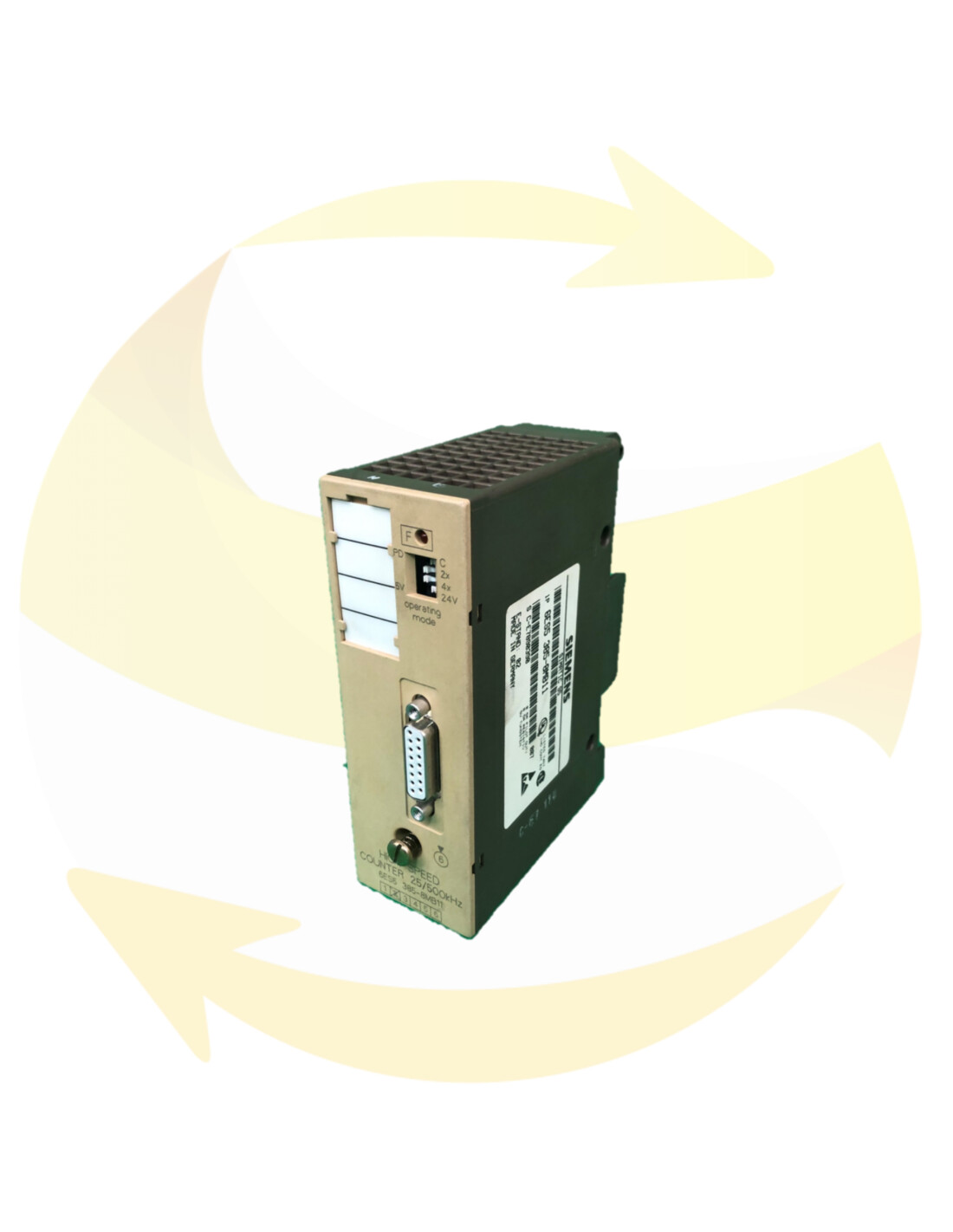

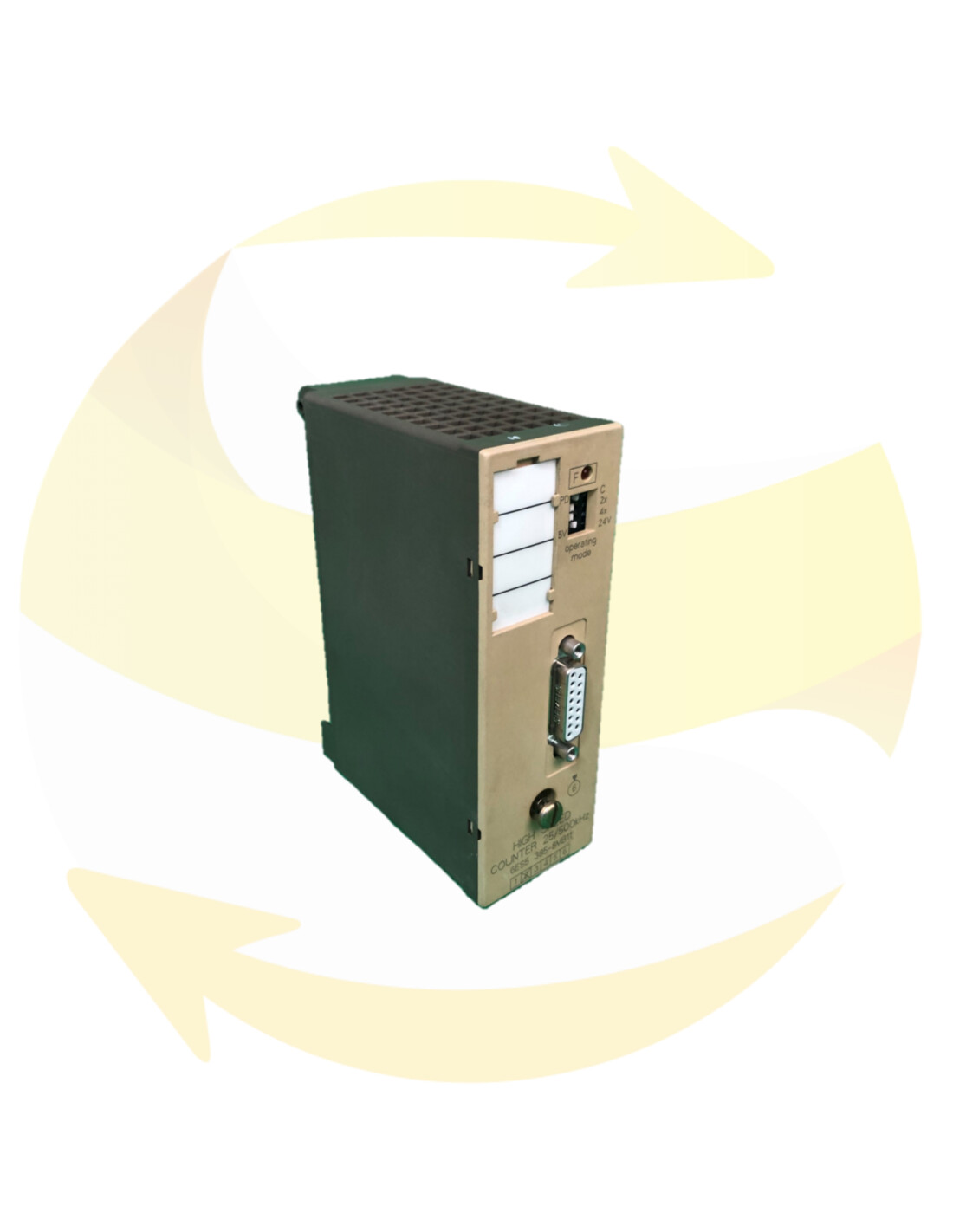

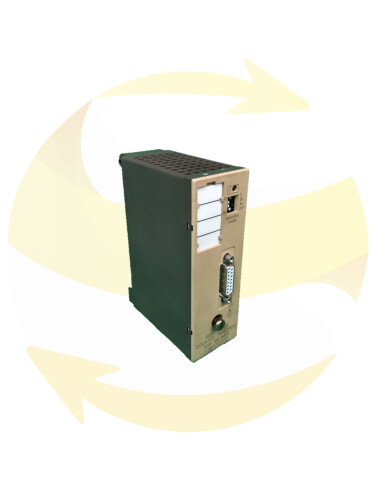

6ES5385-8MA11 - Module de comptage - SIEMENS

Le module se compose de deux décompteurs indépendants avec des entrées et des sorties isolées.
Il compte les signaux d'entrée jusqu'à une fréquence de 500 Hz à partir d'une valeur définie jusqu'à la valeur «0». Lorsque zéro est atteint, la sortie 24 V CC du module est excitée.

En même temps, une LED verte sur le module s'allume et le signal d'entrée (I x.0 ou I x.1) est réglé sur «1».

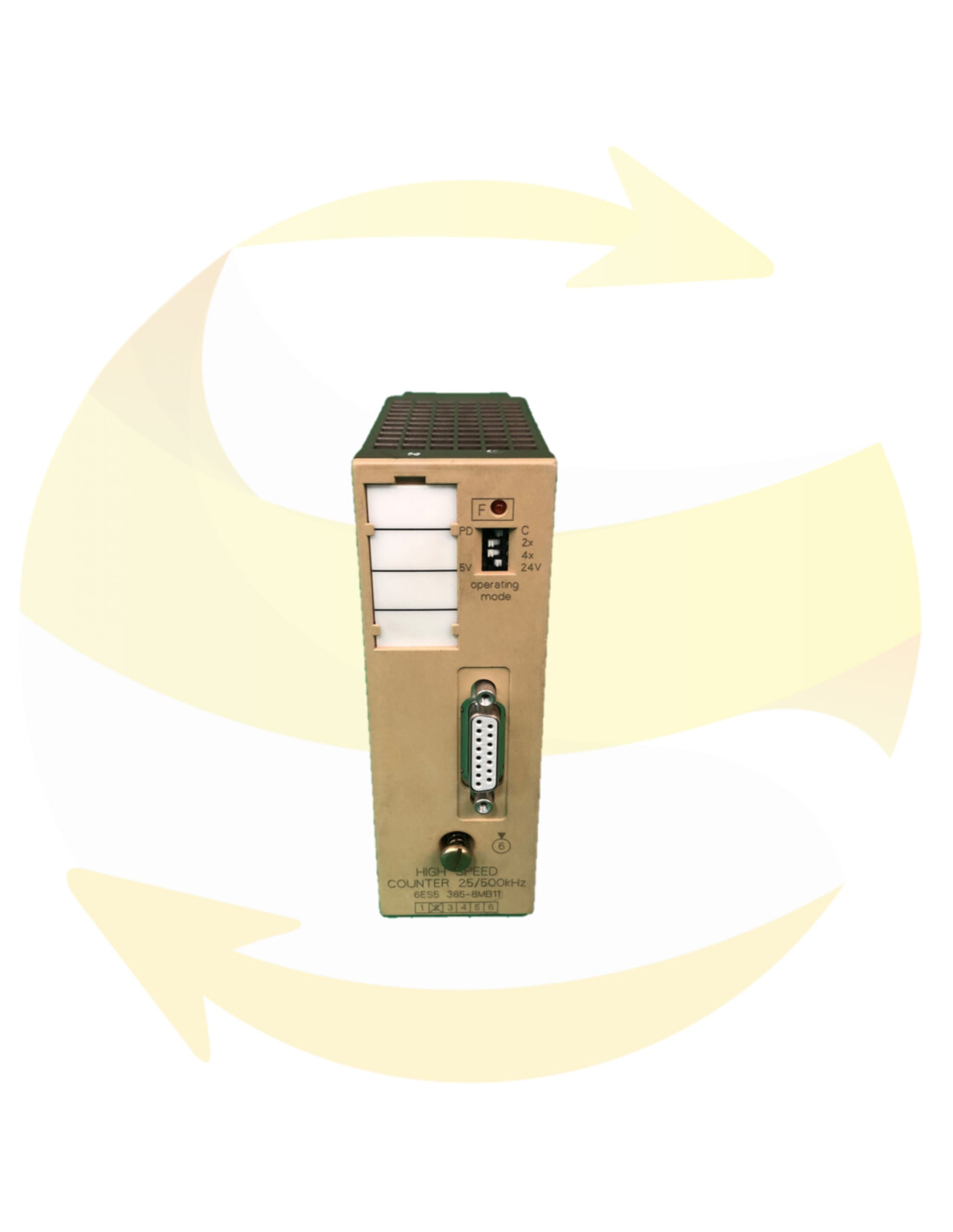

Le point de consigne (0 à 999) peut être entré via les commutateurs à molette à trois chiffres sur le panneau avant du module.

Les plages de tension d'entrée peuvent être réglées pour 5 V CC ou 24 V CC sur les interrupteurs à bascule du panneau avant.

Un module compteur peut être adressé comme un module numérique à deux canaux (voie «0» ou «1»). Pour activer et réinitialiser le compteur, vous adressez le module comme un module de sortie numérique. La lecture du compteur est scrutée de la même manière qu'un module d'entrée numérique.

Un module compteur est enfiché dans l'emplacement 2. Une valeur de 100 est définie sur la voie «0» de ce module via les commutateurs à molette à trois chiffres.
Les impulsions entrantes sont comptées une fois que le compteur a été activé par le programme de commande. Dès que 100 impulsions ont été comptées, un signal (sortie 4.0) est libéré.
