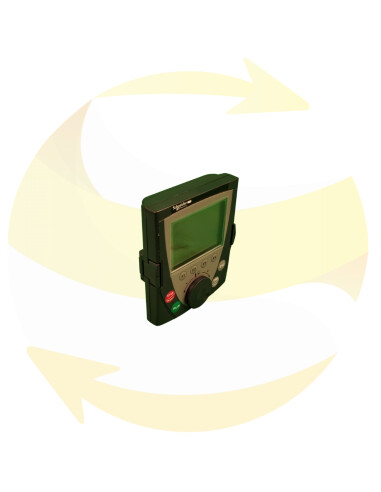

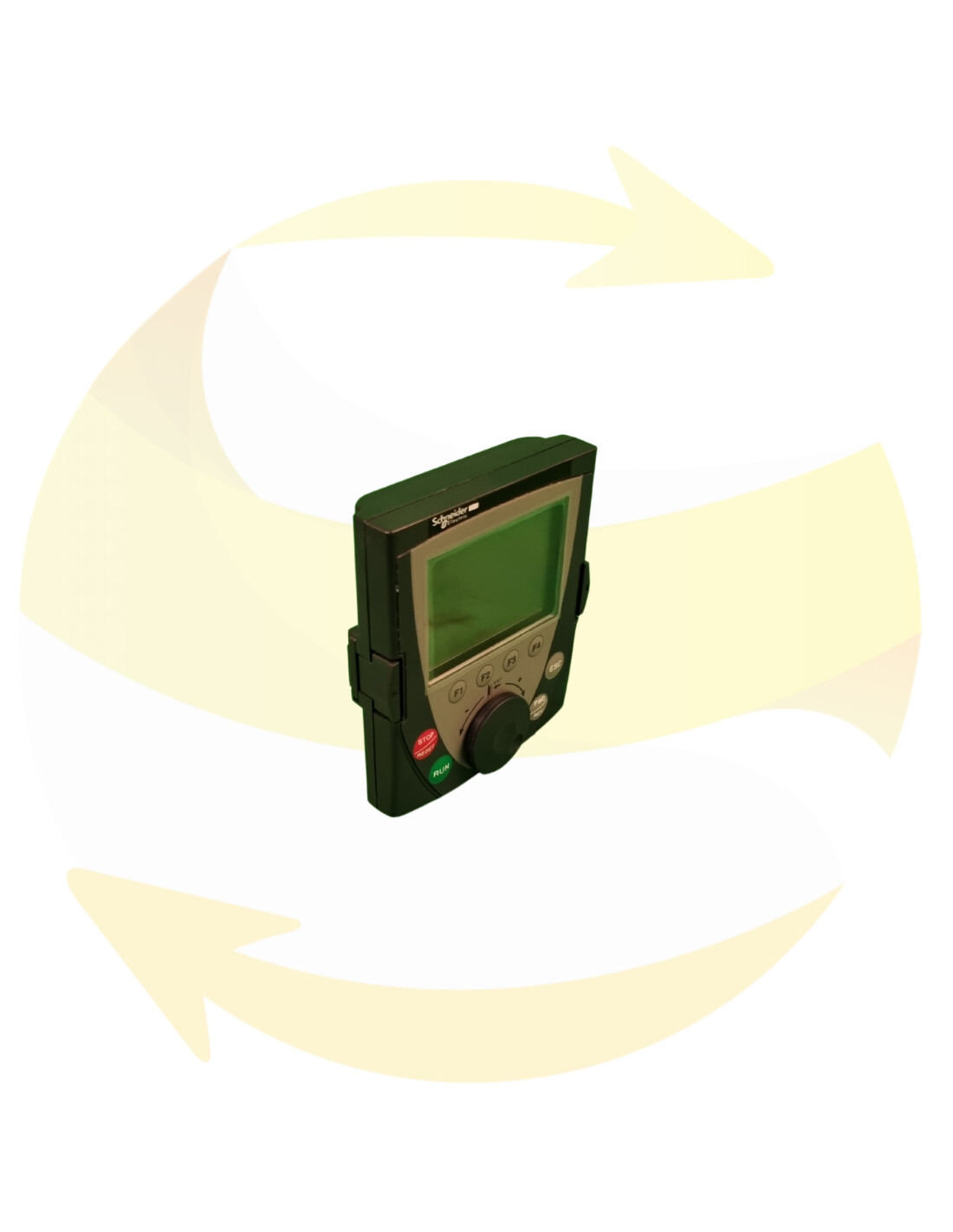

VW3A1101 - Console - SCHNEIDER ELECTRIC
Cette console VW3A1101 et de marque SCHNEIDER ELECTRIC est une console de programmation de la gamme ALTIVAR71.
Utilisée pour les ATV212, ATV71, ATV71Q, ATV320, ATV61, ATV LIFT, ATV312, ATV32, ATV 312 SOLAR, ATV61Q.
Cette console VW3A1101 Télémécanique est à votre disposition pour remplacer votre matériel défectueux et dispose d'une garantie adaptée à vos besoins.
Ce terminal graphique, commun à différentes gammes de variateurs de vitesse Schneider Electric, offre un confort d’utilisation lors des phases de configuration, de mise au point et de maintenance. Il est notamment possible de transférer et de mémoriser jusque 4 fichiers de configurations.
Utilisé en portable ou monté sur une porte d’enveloppe, il peut également être raccordé à plusieurs variateurs grâce aux accessoires pour déport ou aux accessoires pour raccordement multipoint.
Il est livré avec 6 langues installées (allemand, anglais, chinois, espagnol, français, italien). Il est possible de modifier les langues disponibles à l’aide de l’outil de configuration “Multi-Loader” (VW3 A8 121, page 20).
Sa température maximale d’utilisation est de 60 °C, son degré de protection est IP 54 ; ce dernier peut être porté à IP 65 lors du montage sur une porte d’enveloppe.

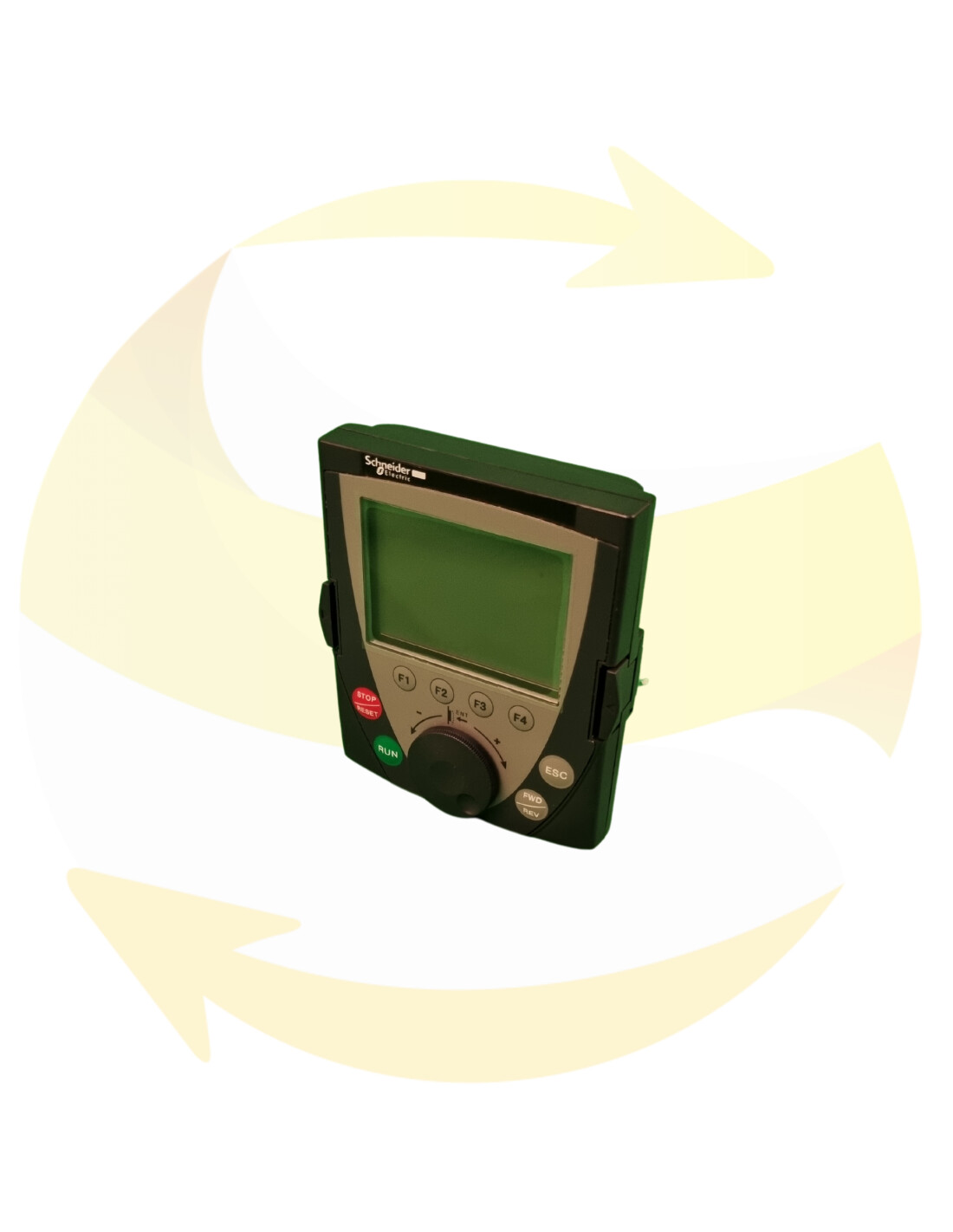

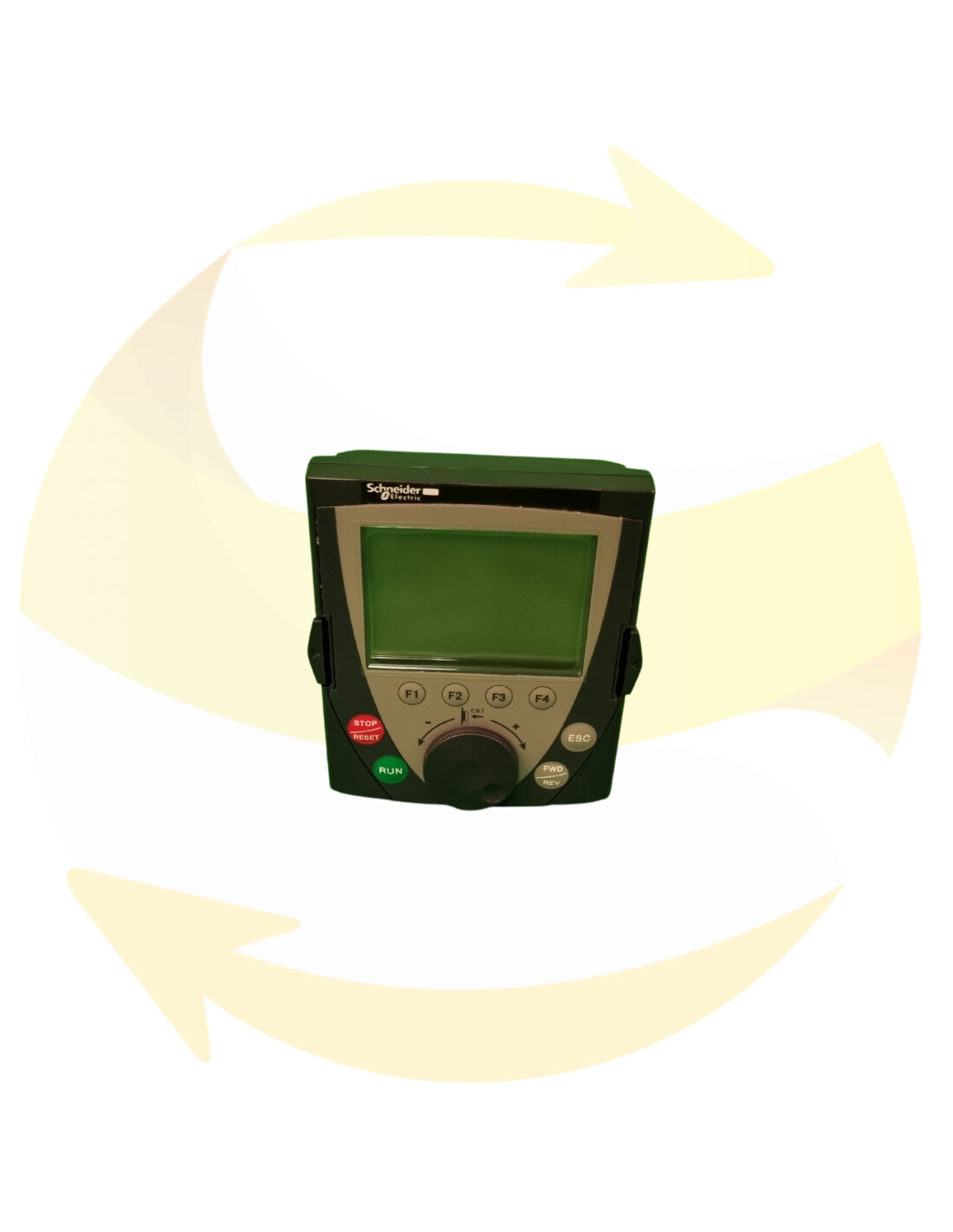

1 Afficheur graphique:
- Affichage en clair du texte sur 8 lignes de 24 caractères, 240 x 160 pixels, affichage de gros digits.
2 Touches de fonction affectables F1,F2,F3,F4:
- fonctions de dialogue : accès direct, écrans d’aide, navigation,
- fonctions d’application : “Local Remote”, vitesse présélectionnée.
3 Touche ESC:abandon d’une valeur,d’un paramètre ou d’unmenu pour revenir au choix précédent.
4 Touches de commande locale du moteur :
- RUN : mise en marche du moteur,
- STOP/RESET : arrêt du moteur/effacement des défauts variateur, - FWD/REV : inversion du sens de rotation du moteur.
5 Bouton de navigation:pour unaccès rapide et aisé dans les menus déroulants. - rotation ± : passe à la ligne suivante/précédente, incrémente/décrémente la valeur,
- appui : enregistre la valeur en cours (ENT).
