EVS9328-ES - Variateur - LENZE

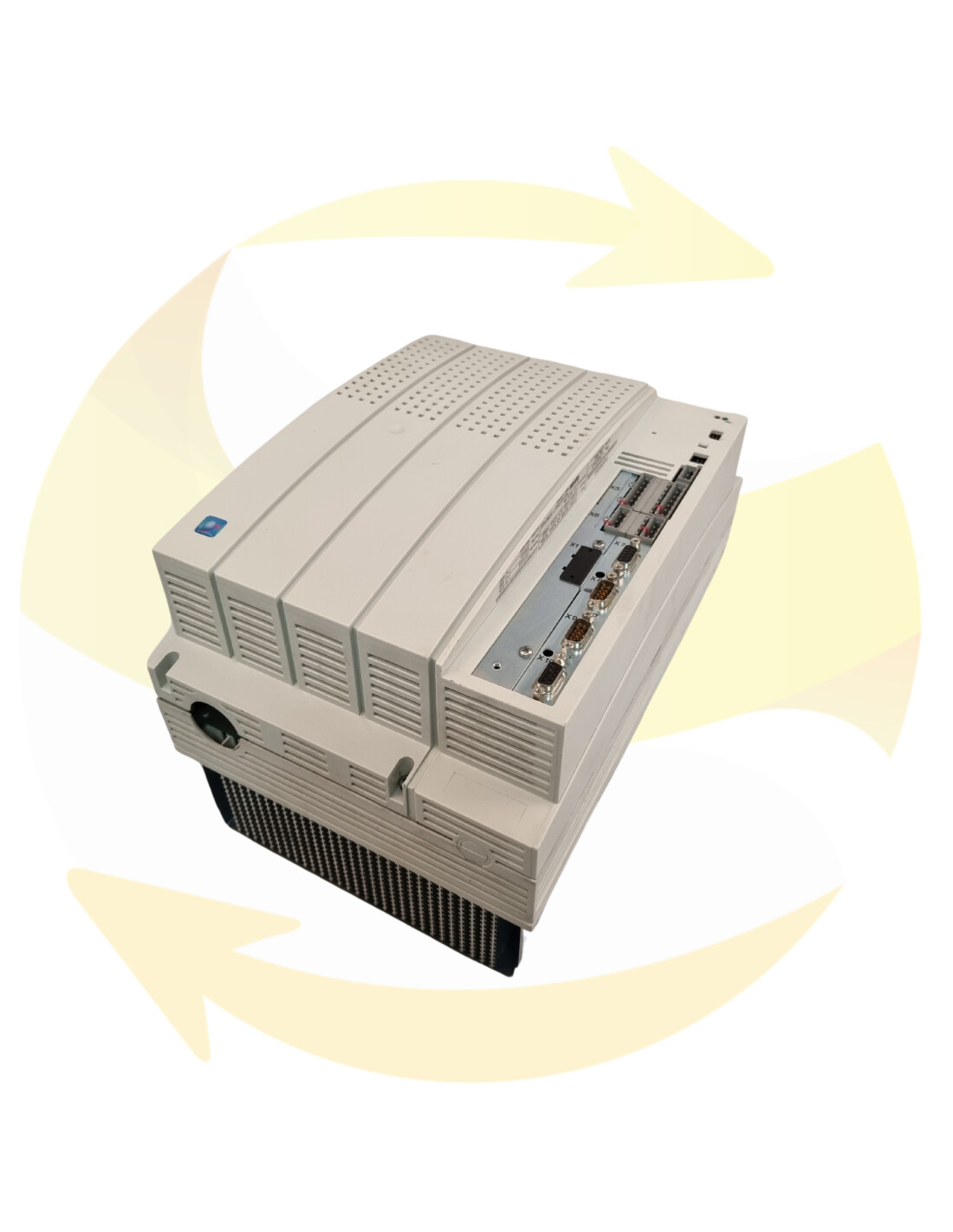

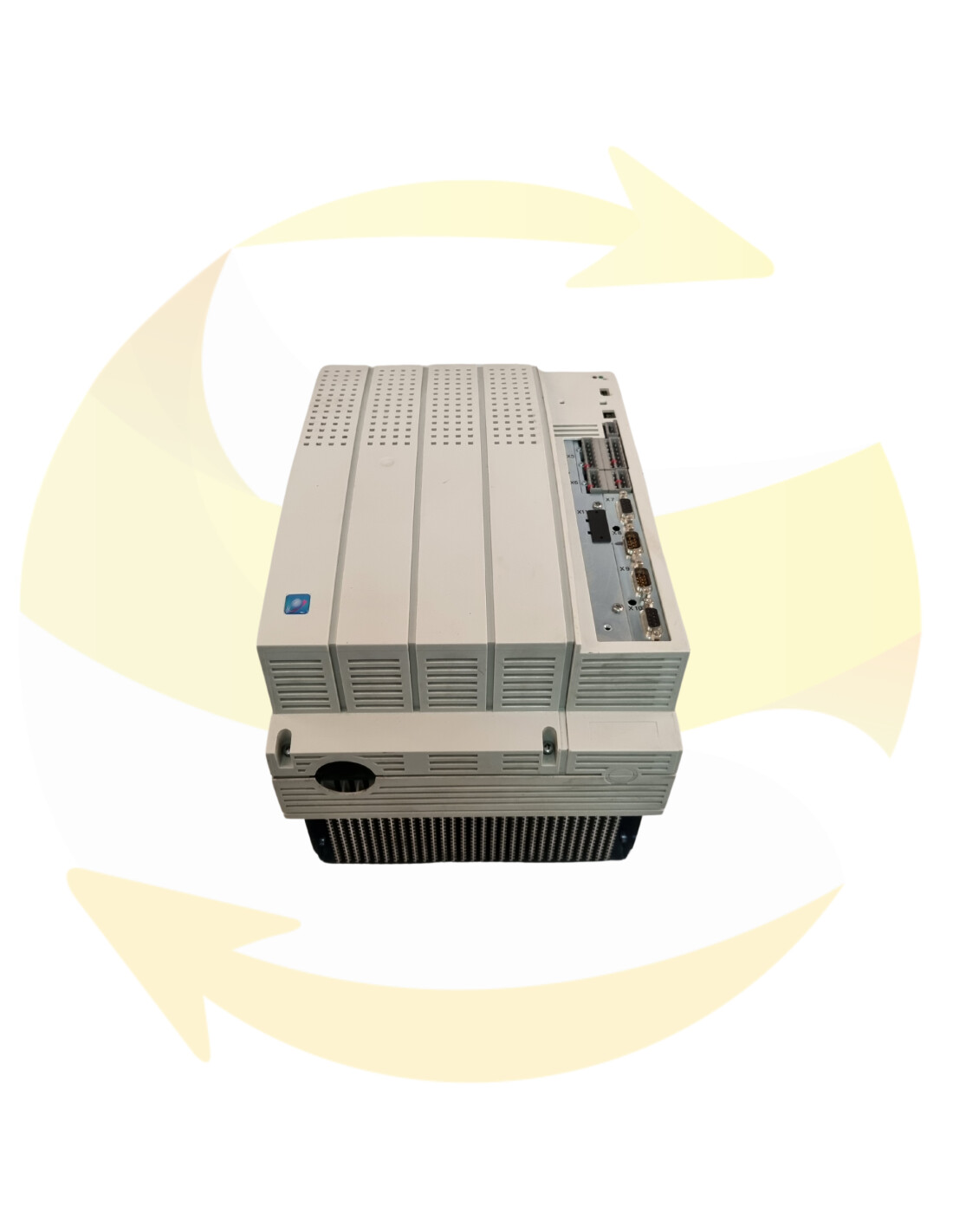

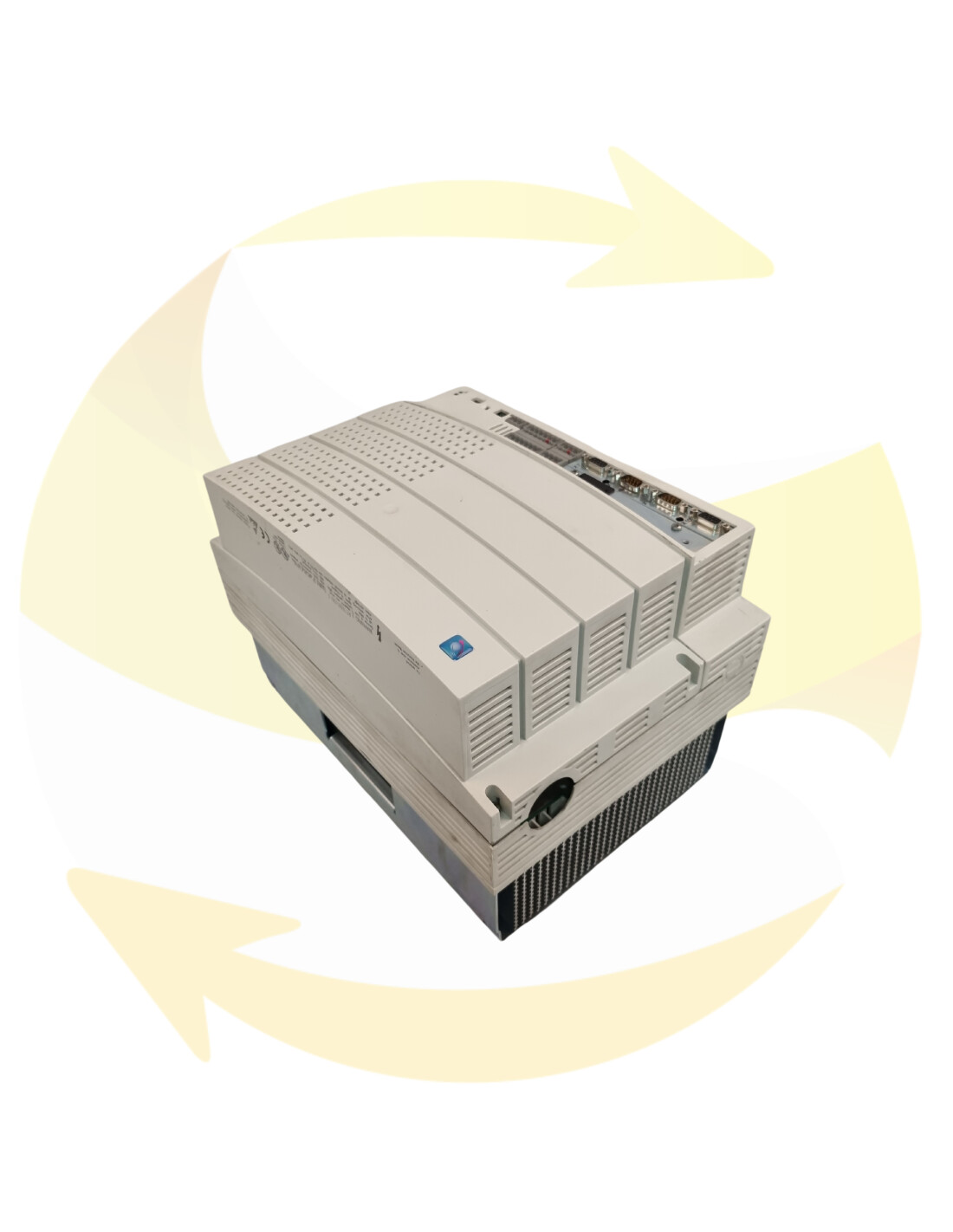

Servo-variateur Lenze EVS9328-ES - Série 9300, contrôleur brushless

Le servo-variateur de référence EVS9328-ES appartient à la série Lenze 9300, une gamme dédiée au contrôle de mouvement industriel exigeant. Conçu pour piloter des moteurs synchrones brushless et des moteurs asynchrones triphasés, il fournit une régulation précise de la vitesse et du couple, ainsi qu’un positionnement fiable dans les architectures d’automatisation. Alimenté en 400 V triphasé, 50/60 Hz, ce contrôleur brushless s’intègre en armoire électrique et répond aux exigences de maintenance et d’ingénierie des lignes de production. Selon la fiche produit de Standard Exchange Industry, la puissance nominale typique du modèle est d’environ 22 kW (≈ 30 CV), ce qui le destine aux entraînements de moyenne puissance nécessitant une dynamique maîtrisée. La série 9300 est reconnue pour ses fonctions d’asservissement, ses rampes d’accélération et de décélération paramétrables, et sa capacité à s’intégrer dans des configurations multi-axes avec synchronisation de vitesses et profils de trajectoire. Ce servo-variateur convient aux applications de manutention, convoyage, emballage, textile ou tout procédé où la répétabilité et la stabilité de régulation conditionnent la qualité du produit fini.

Caractéristiques techniques

• Référence constructeur : EVS9328-ES
• Gamme : Série Lenze 9300
• Constructeur : Lenze
• Type : Servo-variateur, contrôleur brushless pour moteurs synchrones et asynchrones
• Tension d'alimentation : 400 V triphasé, 50/60 Hz
• Puissance nominale : env. 22 kW (≈ 30 CV), donnée indicative selon fiche SEI
• Tension de sortie : triphasée, variable selon paramétrage de l’entraînement
• Mode de commande : Régulation vectorielle, contrôle de vitesse et de couple, fonctions de positionnement
• Interfaces E/S : E/S numériques et analogiques pour commande et retour d’état, selon configuration
• Communication : modules bus de terrain disponibles selon version, diagnostics et paramétrage via outils du constructeur
• Montage : installation en armoire industrielle, câblage et protections conformes aux normes en vigueur

Présentation de la gamme Série 9300

La série Lenze 9300 regroupe des variateurs et servo-variateurs modulaires destinés aux applications de motion control où la maîtrise de la dynamique d’entraînement est déterminante. Déployée sur de nombreuses machines de production, cette gamme se caractérise par une architecture orientée asservissement, une régulation vectorielle robuste et des fonctions logicielles dédiées au positionnement, aux vitesses asservies et à la gestion de profils de trajectoire. La 9300 facilite la standardisation des recettes de mouvement grâce à un paramétrage structuré et à des blocs fonctionnels orientés application. Les entrées et sorties locales assurent l’interfaçage rapide avec les capteurs et actionneurs, tandis que des cartes de communication, lorsqu’elles sont présentes, permettent l’intégration dans des architectures automate programmable hétérogènes. La mise en service s’appuie sur des paramètres clairs, des rampes configurables et des fonctions de diagnostic destinées à réduire le temps d’arrêt lors des phases d’essais et de maintenance. La compatibilité avec des moteurs synchrones brushless et des moteurs asynchrones étend le champ d’application, du convoyage asservi à la synchronisation d’axes, en passant par des séquences de positionnement répétitives avec exigences de stabilité et de précision.

• Servo-variateurs orientés contrôle de mouvement : Conçus pour le positionnement, les vitesses synchronisées et le pilotage de couples dynamiques, adaptés aux équipements nécessitant une trajectoire maîtrisée et une répétabilité élevée.
• Variateurs orientés vectoriel : Dédiés aux applications de régulation de vitesse avec rendement optimisé, pour lignes de convoyage, manutention et procédés continus, lorsqu’un asservissement fiable et réglable est requis.

Le modèle EVS9328-ES s’inscrit dans la première approche, avec des fonctions d’asservissement permettant un contrôle précis du couple et de la vitesse ainsi que la gestion de profils de mouvement, ce qui le rend pertinent pour des cellules d’assemblage, systèmes d’axes couplés et équipements de conditionnement.

Applications industrielles

Ce servo-variateur Lenze s’intègre dans de nombreux environnements de production où la disponibilité et la régularité de l’entraînement constituent des critères critiques. Sa commande vectorielle et ses fonctions d’asservissement soutiennent des cycles de production intensifs, avec des changements de consigne rapides et répétables. La puissance d’environ 22 kW convient à des entraînements de machines intermédiaires, tandis que les E/S locales et la connectivité optionnelle facilitent l’intégration dans des chaînes pilotées par commande numérique ou par automate programmable. Les rampes paramétrables et la gestion des profils de trajectoire contribuent à réduire les à-coups mécaniques et à préserver les organes.

• Manutention et intralogistique : Synchronisation de convoyeurs, translation d’axes, élévation avec contrôle de couple pour une tenue de charge constante.
• Conditionnement et emballage : Pilotage de rouleaux et d’entraîneurs, indexage de postes, maintien de vitesses asservies pour la qualité de scellage et de coupe.
• Textile et film plastique : Enroulage, déroulage et contrôle de tension par régulation fine du couple, profils d’accélération limitant l’allongement.
• Assemblage et manipulation robotisée : Positionnement d’axes auxiliaires, suivi de trajectoires et vitesses coordonnées dans les cellules d’assemblage.
• Convoyage industriel : Régulation de vitesse à consigne variable, démarrages et arrêts maîtrisés pour limiter l’usure mécanique.

Intégration et communication

Le EVS9328-ES prévoit des E/S numériques et analogiques pour la commande, la sélection de consignes et le retour d’état. Selon la version et les options installées, il peut recevoir des modules de communication pour bus de terrain industriels, permettant l’intégration dans des architectures d’automatisation existantes et la supervision des paramètres clés. Cette approche modulaire autorise une adaptation au niveau d’interopérabilité attendu sur site, depuis un pilotage local par E/S jusqu’à une commande coordonnée au sein d’un système multi-axes.

La mise en service s’effectue via les outils de paramétrage du constructeur, avec accès aux fonctions d’asservissement, aux rampes d’accélération et de décélération, et aux paramètres de régulation. Les fonctions de diagnostic contribuent à un réglage méthodique et à la réduction des temps d’arrêt en cas d’ajustement. L’intégration avec un automate programmable ou une commande numérique permet de centraliser les consignes et de superviser l’état de l’entraînement dans la GMAO et le SCADA, assurant traçabilité et reproductibilité des cycles.

Disponibilité et garantie

Le servo-variateur Lenze EVS9328-ES est proposé par Standard Exchange Industry en échange standard, en fourniture reconditionnée ou via un service de réparation sur banc d’essai. Chaque unité reconditionnée est testée fonctionnellement, et une garantie est appliquée selon le service retenu. SEI expédie sous 24 à 72 heures vers plus de 120 pays et accompagne les équipes de maintenance pour l’identification de la référence, la stratégie de remplacement et la continuité d’exploitation. En cas d’obsolescence ou d’arrêt de ligne, notre support technique vous aide à qualifier la compatibilité électrique et fonctionnelle dans votre armoire, à anticiper les contraintes de câblage et à sécuriser la reprise de production avec un délai réduit.
