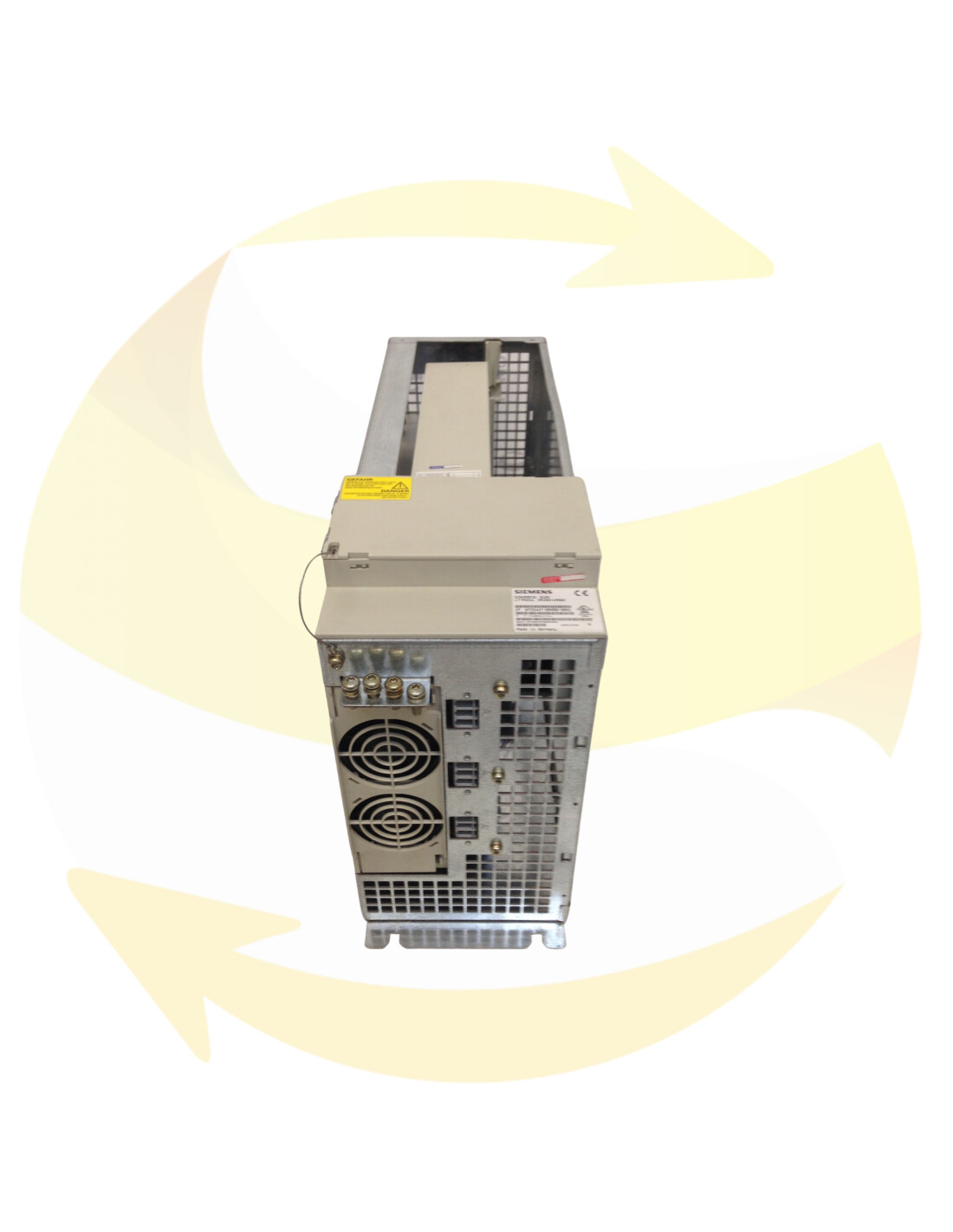

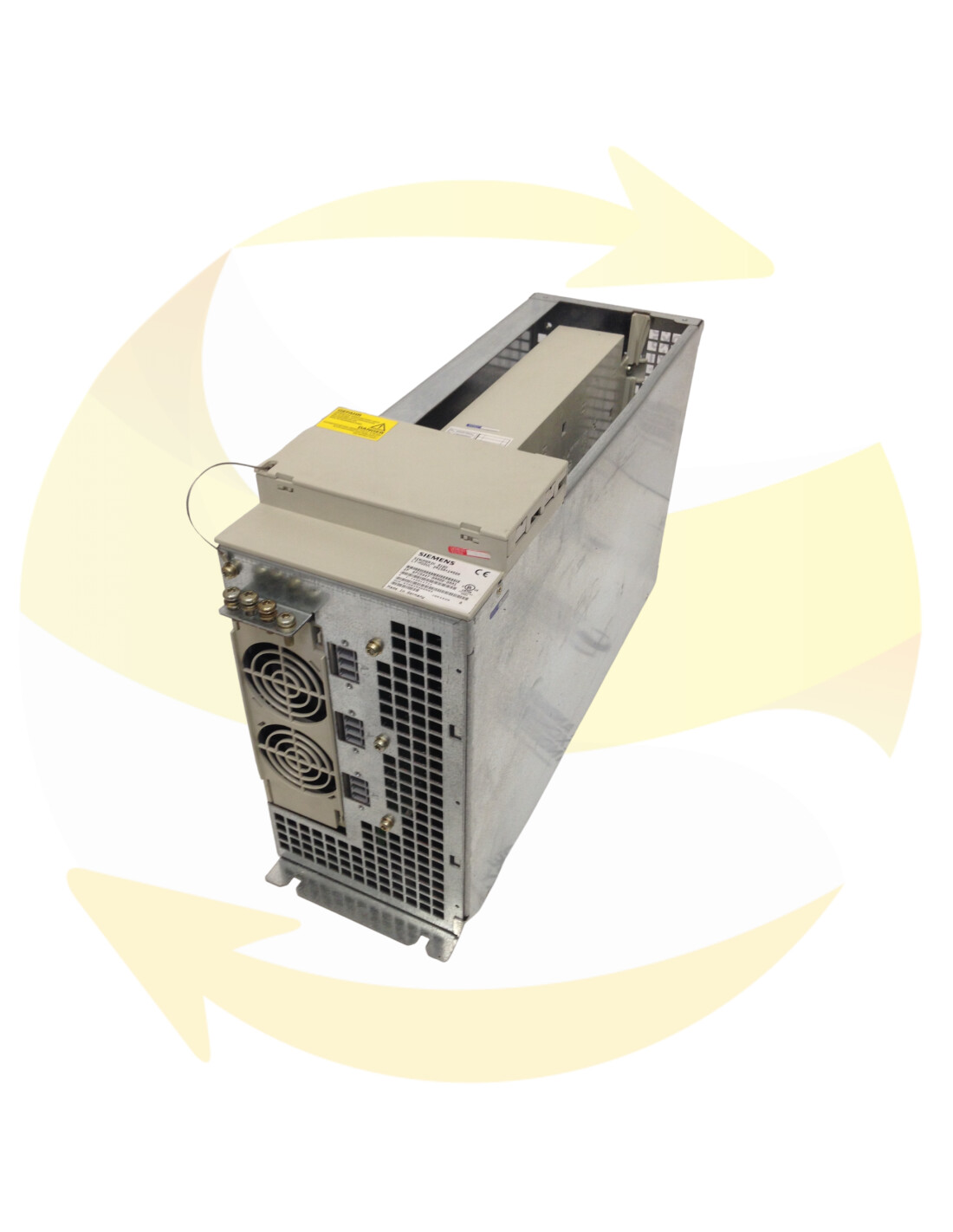

6FC5447-0AA01-0AA0 - Variateur - SIEMENS
Ce variateur de référence 6FC5447-0AA01-0AA0 et de marque SIEMENS est un variateur pour SINUMERIK 810D. Module de 2x25 A
SINUMERIK 810D/810 DE POUR DISPOSITIF DE COMMANDE ELECTRONIQUE CCU BOX EXT./INT. REFROIDISSEMENT 2 INTÉGR. CIRCUITS DE PUISSANCE 2X9A/18A POUR LES DISQUES D'ALIMENTATION
Ce variateur SIEMENS est à votre disposition pour remplacer votre matériel défectueux.
Racks de modules pour modules de puissance intégrés CCU: 1 x 18 / 36A (FSD) ou 24 / 32A (MSD) et 2 x 6 / 12A (FSD), dissipation de chaleur interne uniquement.
Rack de module pour les modules de puissance intégrés CCU: 2 x 9/18 / A (FSD), dissipation thermique interne / externe.
Sur le SINUMERIK 810D, le nombre d'axes peut être étendu à six axes, y compris les broches.
Il y a deux possibilités:
soit brancher l'unité d'extension d'axe et le module de puissance SIMODRIVE 611 à l'interface d'extension d'axe,
ou Connectez le module de contrôle SIMODRIVE 611D avec le module de puissance SIMODRIVE 611 sur le bus d'entraînement / bus d'appareil.
Les unités d'extension d'axe sont utilisées lorsque le SINUMERIK 810D ne nécessite pas plus de six canaux de mesure. Ce plug-in est branché sur un module d'alimentation SIMODRIVE 611. Les unités d'extension d'axe sont conçues pour des modules d'alimentation 1 et 2 axes. Les câbles plats font partie de l'unité enfichable.
Si les six canaux de mesure du SINUMERIK 810D sont insuffisants, les modules de contrôle SIMODRIVE 611 doivent être insérés dans les modules de puissance SIMODRIVE 611 pour raccorder d'autres systèmes de mesure (connexion via le bus d'entraînement avec terminaison du bus d'entraînement). Si des modules de commande 611D sont utilisés, il peut être nécessaire de connecter le bornier NCU au connecteur de bus libre de la commande 611D.
Le CCU peut contrôler jusqu'à 6 axes à bord. Pour ce faire, il existe un nouveau module d'extension en plus des modules enfichables d'extension d'axe existants.
Tous les modules d'alimentation de la série 611D peuvent être connectés en tant que modules d'alimentation externes pour l'extension d'axe.
À partir de SW 6.3, la limitation à six disques s'applique.
Les niveaux d'expansion 1 à 6 peuvent être atteints par de nombreuses combinaisons. Pour faire fonctionner la broche sur le module d'alimentation interne, connectez-la au module d'alimentation 24A / 32A (A1).
