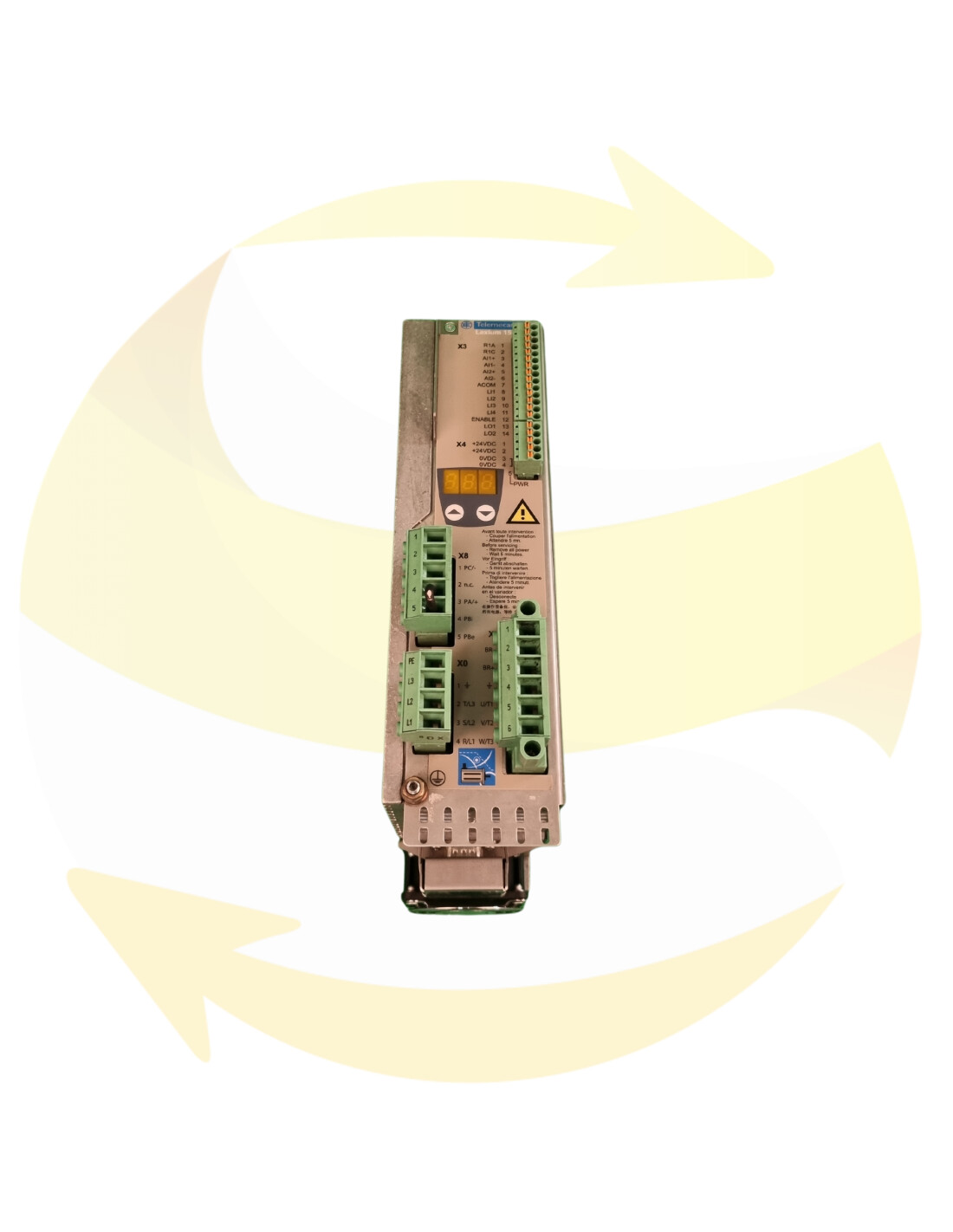

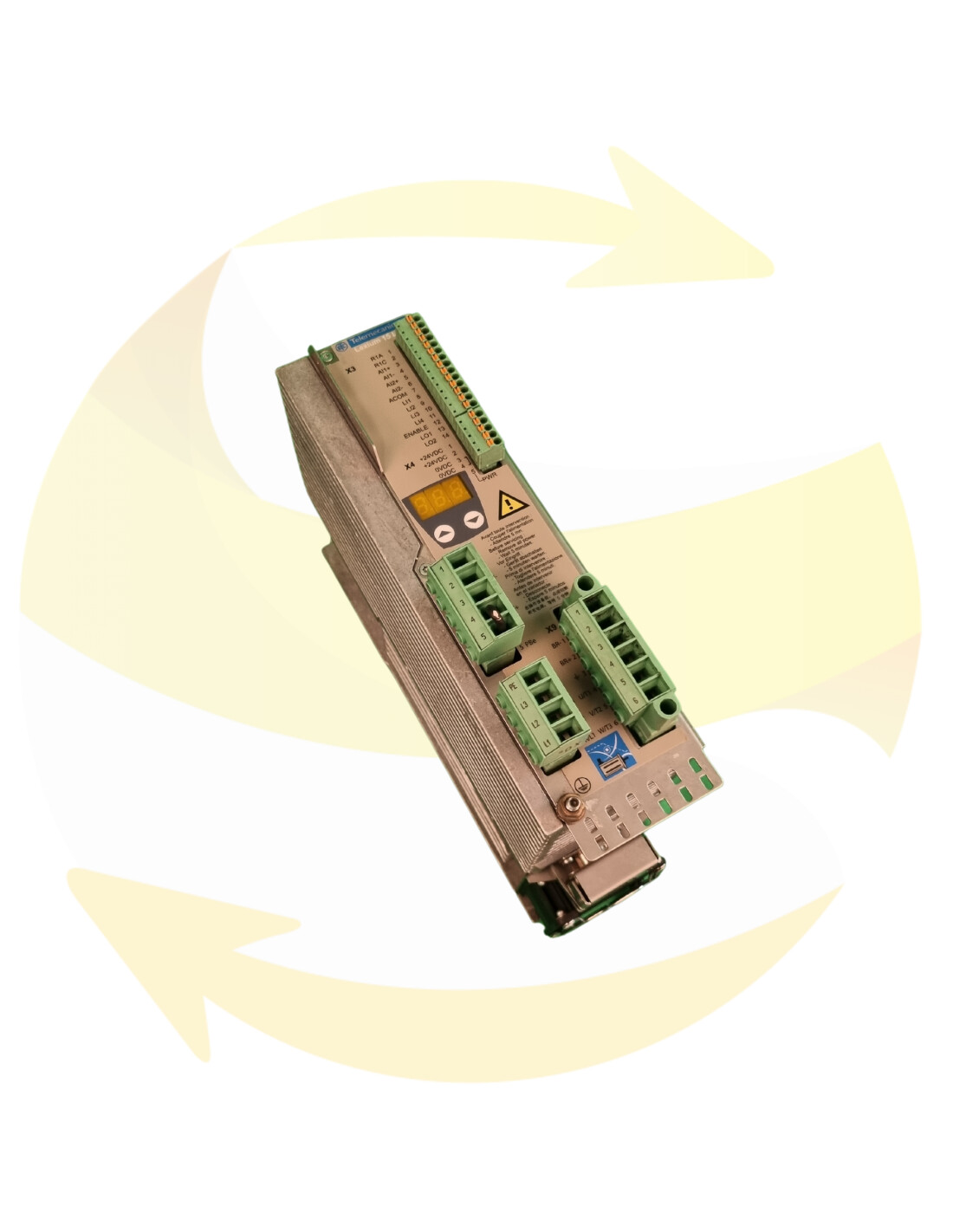

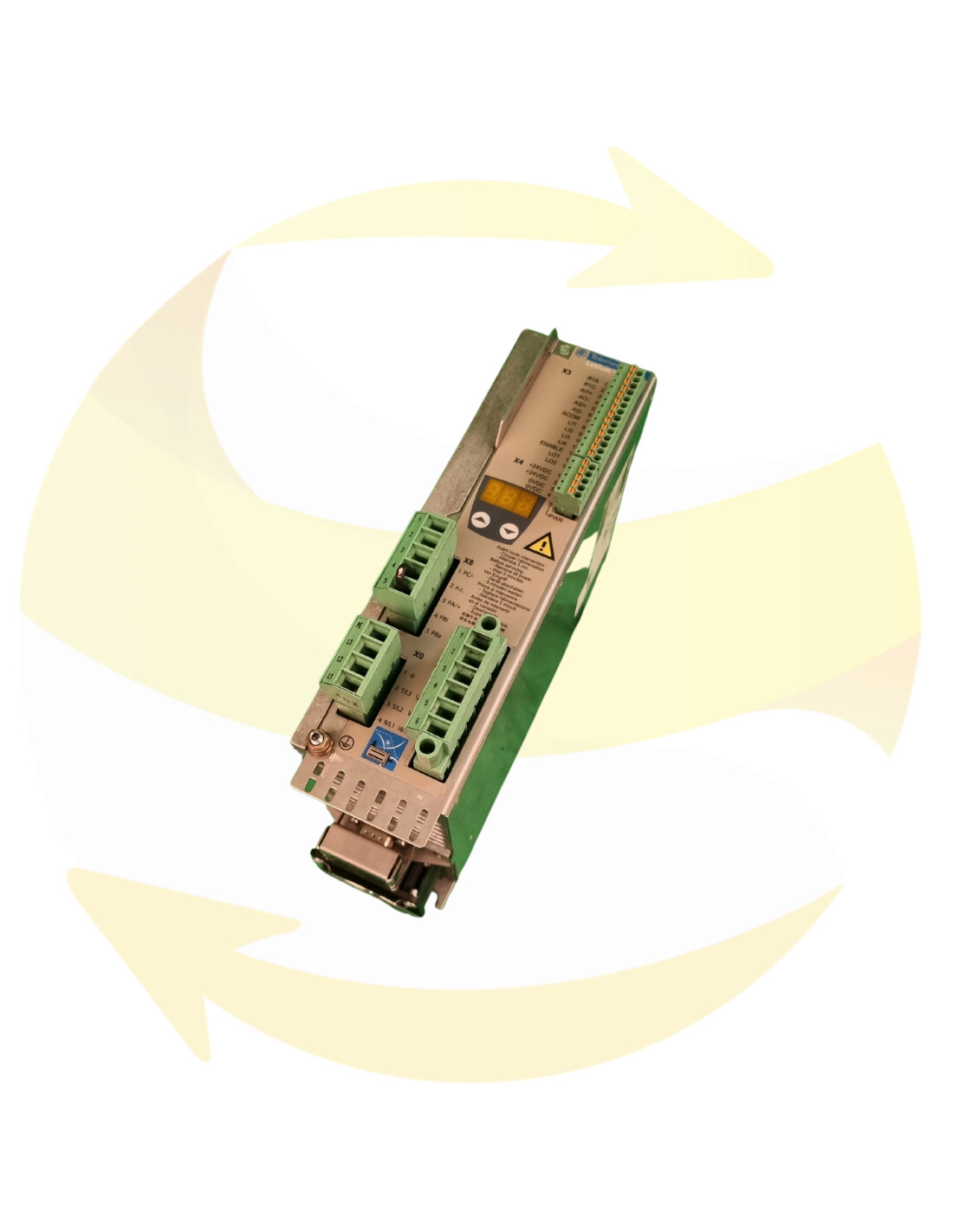

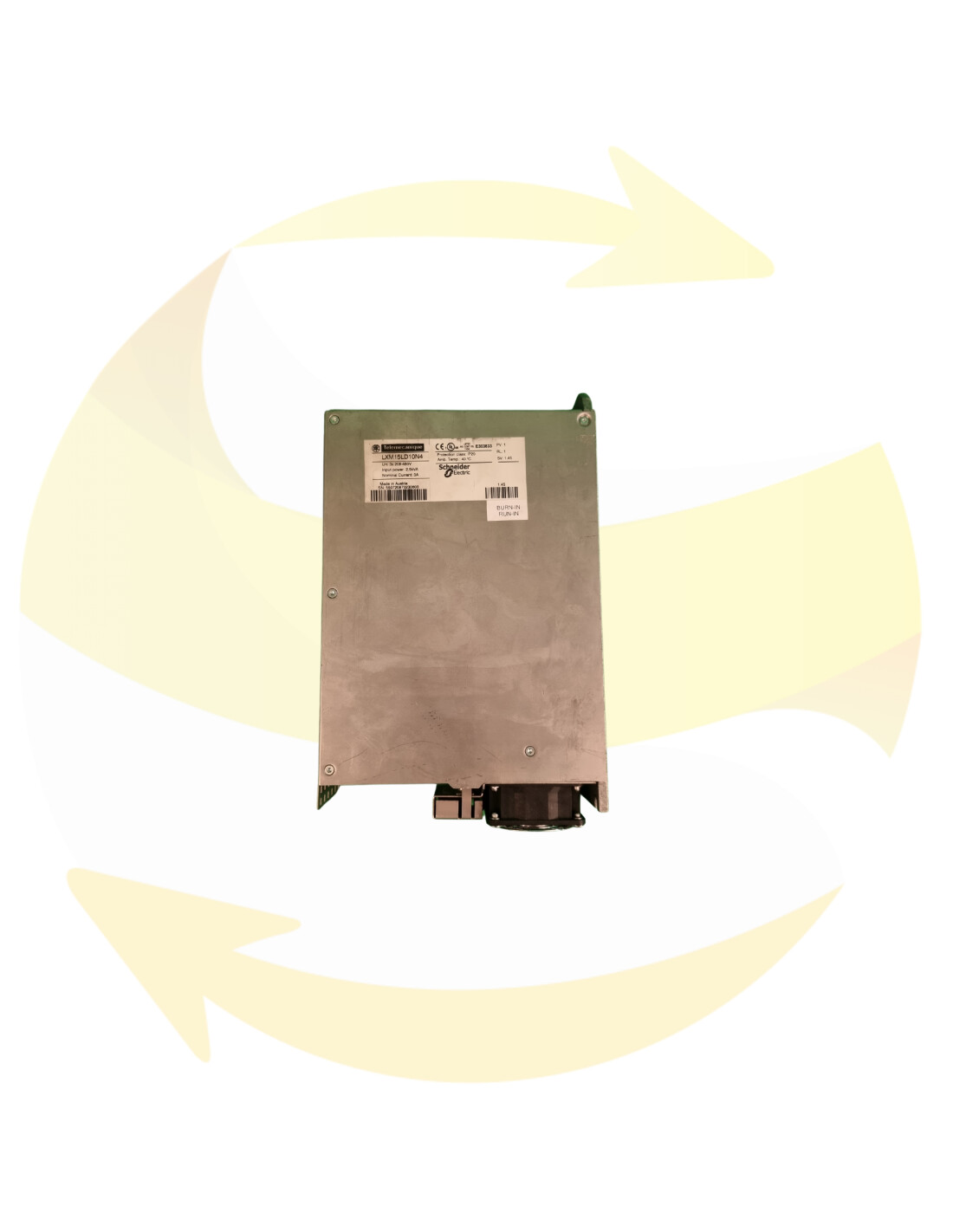

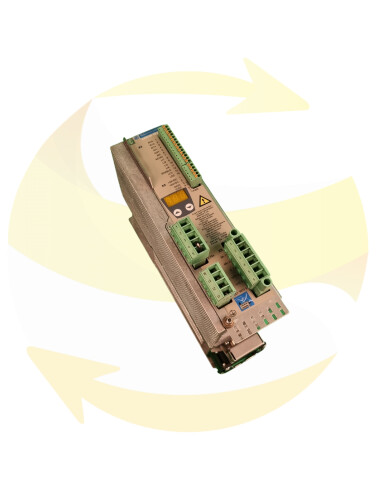

LXM15LD10N4 - Servo variateur - SCHNEIDER ELECTRIC
Ce servo variateur pour commande de mouvement SCHNEIDER ELECTRIC de référence LXM15LD10N4 est un servo variateur AC pour commande universelle. Série LXM15
Servo variateur LEXIUM 15 LP : 200 - 240V, 50/60Hz. avec filtre EMC intégré.Triphasé : 2.1kW, 3.0A
Ce servo variateur LXM15LD10N4 est à votre disposition pour remplacer votre matériel défectueux et dispose d'une garantie adaptée à vos besoins.
Le faible encombrement des servo variateurs Lexium 15 associé à l’étendue de l’offre de puissances et de types d’alimentation permet de répondre de manière adaptée aux besoins de tous types de machine.
Cette gamme est destinée à la régulation de couple, de vitesse et/ou de position des servo moteurs BSH et BDH.
Ces ensembles moto-variateurs sont dédiés aux applications de hautes performances exigeant des algorithmes de suivi de position de grande précision et de fort dynamisme.
La gamme de servo variateurs Lexium 15 est conçue pour répondre aux besoins des applications :
- monoaxe :
le positionneur intégré au servo variateur Lexium 15 permet de piloter le fonctionnement d’un axe simple,
- maître/esclave :
le fonctionnement en mode arbre électrique synchronise les mouvements de plusieurs axes.Pour ces deux types d’application, les nombreuses possibilités de connexion sur les bus et réseaux de communication CANopen, Fipio, Modbus Plus, PROFIBUS DP et Modbus TCP permettent l’intégration dans une architecture d’automatismes distribués.
Pour les applications multiaxe, vous avez la possibilité :
- de connecter un contrôleur de mouvement Lexium Controller qui étend les possibilités de fonctionnement des servo variateurs Lexium 15 aux applications nécessitant la synchronisation complexe de plusieurs axes (coupe à la volée, couteau rotatif, groupage/dégroupage, serrage avec contrôle de couple,...)
- d’ajouter une carte option SERCOS qui, associée aux modules de commande de mouvement TSX CSY sur automate Premium, permet aux servo variateurs
Lexium 15 de répondre aux exigences de performances d’applications complexes.
Modes de fonctionnement
Les servo variateurs Lexium 15 intègrent un grand nombre de modes de fonctionnement :- des modes de réglage traditionnels :
- prise d’origine,
- tâches de mouvement,
- arbre électrique,
- un mode d’exploitation de vitesse :
- régulation de vitesse,
- un mode d’exploitation de couple :
- régulation de couple
La gamme des servo variateurs Lexium 15 associée aux gammes des
servo moteurs BSH et BDH constitue une offre adaptée aux différentes exigences de vos applications.
Cette offre couvre une large gamme de tension d’alimentation et de puissance. Afin de limiter les coûts et de s’adapter facilement aux différentes applications, la gamme des servo variateurs Lexium 15 se compose de 3 modèles :
- les servo variateurs Lexium 15 LP :
- 200...240 V monophasé, de 0,9 kW à 1,2 kW (LXM 15LDppM3),- 208...480 V triphasé, de 1,1 kW à 4,3 kW (LXM 15LpppN4)
- les servo variateurs Lexium 15 MP :
- 208...480 V triphasé, de 5,7 kW à 11,4 kW (LXM 15MDppN4),
- les servo variateurs Lexium 15 HP :
- 208...480 V triphasé, de 22,3 kW à 42,5 kW (LXM 15HCppN4X)
L’offre de commande de mouvement Lexium 15 est complétée par les réducteurs planétaires GBX. De montage simple, lubrifiés à vie, ils sont disponibles dans 15 rapports de réduction allant de 3:1 à 100:1 pour les servo moteurs BSH et dans 12 rapports de réduction allant de 3:1 à 40:1 pour les servo moteurs BDH. Economiques, les réducteurs GBX sont conçus pour les applications à forte inertie.
