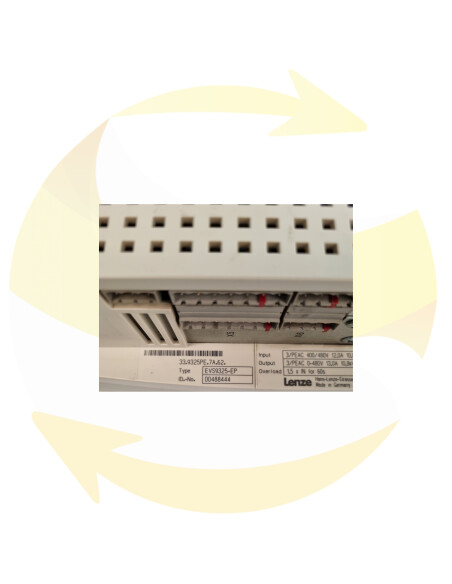

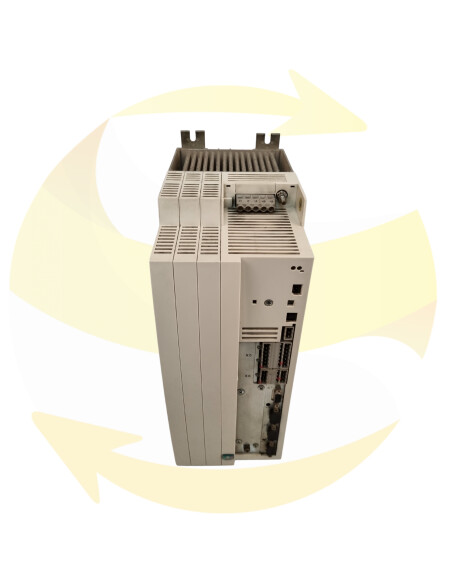

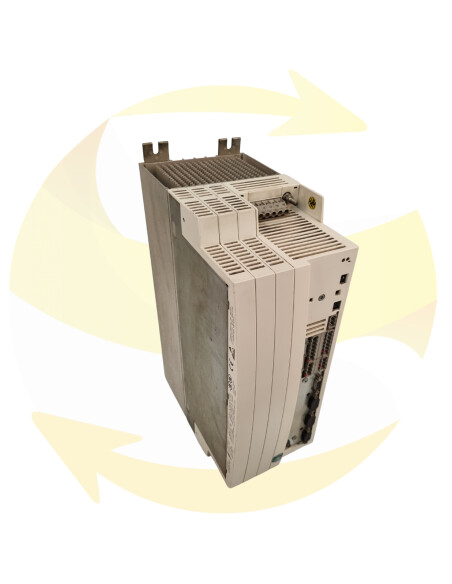

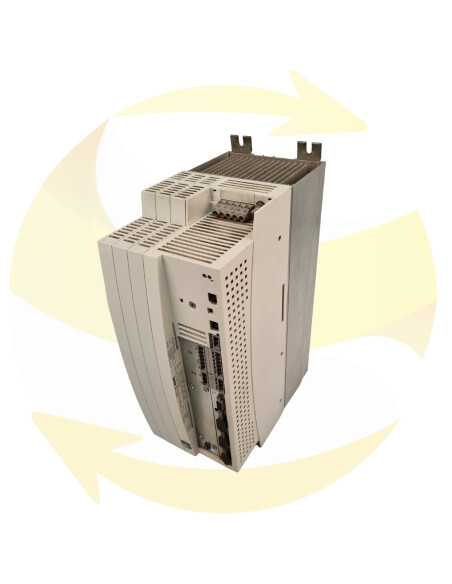

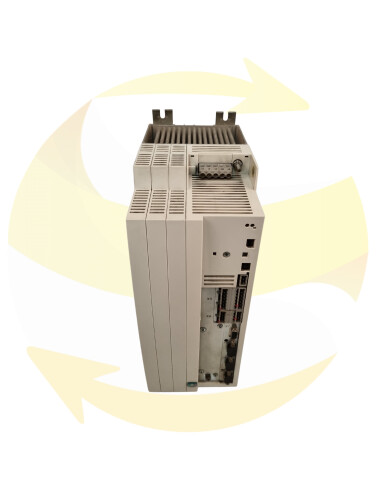

EVS9325-EP - Variateur - LENZE

Servo-variateur LENZE EVS9325-EP - Série 9300

Le contrôleur brushless EVS9325-EP s’inscrit dans la gamme Lenze 9300, reconnue pour le pilotage précis d’axes servo en milieu industriel. Destiné au contrôle de servomoteurs brushless, ce servo-variateur de positionnement opère sur réseaux triphasés 400/480 V et délivre une puissance nominale de 5,5 kW (7,4 HP). Son algorithme de commande vectorielle de flux permet une maitrise fine de la vitesse, du couple et de la position, élément déterminant pour les procédés exigeant répétabilité, dynamique et précision. Il répond aux besoins des intégrateurs et services maintenance confrontés à l’obsolescence d’entraînements existants ou à la remise à niveau d’installations, tout en s’intégrant dans les architectures d’automatisation actuelles. Ce modèle cible des applications de positionnement d’axes sur machines-outils, systèmes de manutention, lignes d’assemblage, ainsi que sur des équipements de production nécessitant une trajectoire maîtrisée et une synchronisation fiable des mouvements. Sa conception facilite l’intégration en armoire et la mise en service méthodique conformément aux pratiques industrielles.

Caractéristiques techniques

• Référence constructeur : EVS9325-EP
• Gamme : Lenze 9300 Servo Position Controller
• Constructeur : LENZE
• Type : Contrôleur brushless triphasé pour servomoteurs, servo-variateur de positionnement
• Tension d'alimentation : 400 à 480 V AC triphasé, 50/60 Hz
• Puissance nominale : 5,5 kW (7,4 HP)
• Courant nominal : de l’ordre de 12 A (selon configuration et conditions d’exploitation)
• Mode de commande : Commande vectorielle de flux avec régulation de vitesse, de couple et de position
• Fonctions de positionnement : Adapté aux profils de mouvement exigeants et à la synchronisation d’axes
• Communication : Cartes optionnelles de la série 9300, par exemple PROFIBUS-DP, DeviceNet, CANopen, selon configuration
• Intégration : Montage en armoire d’automatisme, raccordement à automate programmable via bus de terrain

Présentation de la gamme Lenze 9300

La série Lenze 9300 couvre un large spectre d’applications d’entraînement avec des puissances typiquement comprises d’environ 0,37 à 75 kW. Conçue pour la pérennité des installations, elle propose des variantes orientées positionnement d’axes et des versions destinées à la régulation de vitesse et de couple. Très répandue sur des lignes de production hétérogènes, la gamme 9300 demeure une solution solide pour la rénovation ou le maintien en conditions opérationnelles d’équipements automatisés. Elle facilite l’intégration avec les systèmes existants grâce à ses modules optionnels d’E/S, ses interfaces de communication industrielles et ses outils de paramétrage dédiés, tout en offrant une granularité de réglages adaptée aux exigences de précision des procédés modernes.

• 9300 Servo Position Controller : dédiée au contrôle précis de la position, de la vitesse et du couple sur axes servo. Recommandée pour la synchronisation, l’indexage et les profils de mouvement complexes.
• 9300 Vector : destinée aux applications où la maîtrise de la vitesse et du couple prime, avec une orientation vers des entraînements nécessitant une régulation robuste.

Le modèle EVS9325-EP appartient à la famille Servo Position Controller, ce qui en fait une référence adaptée aux machines-outils, aux opérations de manutention automatisée et aux processus d’assemblage où la dynamique d’entraînement et la précision de positionnement conditionnent la qualité de production.

Applications industrielles

Le servo-variateur Lenze EVS9325-EP s’intègre dans diverses architectures de commande numérique et d’automatisation, en neuf comme en remplacement. Les cas d’usage suivants illustrent son périmètre fonctionnel :

• Machine-outil CNC : Gouverne des axes d’avance et auxiliaires avec précision de trajectoire, répétabilité et dynamique maîtrisées.
• Conditionnement et emballage : Indexage, coupe à la marque, étiquetage et cinématique synchronisée de convoyeurs.
• Manutention : Pilotage d’axes de translation sur portiques, navettes, palettiseurs et dispositifs de positionnement.
• Assemblage automatisé : Entraînement d’axes pick-and-place, vissage, dépose et opérations répétitives à cadence contrôlée.
• Process de production en continu : Synchronisation de sections d’entraînement pour lignes d’assemblage et systèmes de manutention interne.

Intégration et communication

L’EVS9325-EP peut être raccordé à un automate programmable via des bus de terrain disponibles en cartes optionnelles de la série 9300, tels que PROFIBUS-DP, DeviceNet ou CANopen, selon configuration. Cette connectivité facilite l’intégration dans des cellules neuves comme dans des architectures existantes multi-constructeurs, tout en sécurisant les échanges de consignes et retours d’état à travers le réseau d’automatisation.

La mise en service s’effectue au moyen du panneau opérateur et des outils de paramétrage de la gamme 9300. Les ingénieurs peuvent structurer les paramètres de contrôle, ajuster les boucles de régulation et valider les profils de mouvement par étapes, ce qui réduit le temps de démarrage et fiabilise la montée en cadence. En retrofit, la reprise des jeux de paramètres et le remplacement fonctionnel d’un variateur existant de la même série sont simplifiés, ce qui contribue à limiter l’arrêt de production.

Disponibilité et garantie

Standard Exchange Industry propose l’EVS9325-EP en fourniture reconditionnée, en échange standard ou en réparation, testé sur banc et couvert par une garantie de 6 à 24 mois selon le service. Nos équipes expédient sous 24 à 72 heures vers plus de 120 pays et accompagnent vos services maintenance pour identifier la référence Lenze 9300 compatible avec votre installation. En cas de panne ou d’obsolescence, nous assurons une solution rapide et documentée afin de rétablir le contrôle de vos axes servo avec un temps d’immobilisation minimal.
