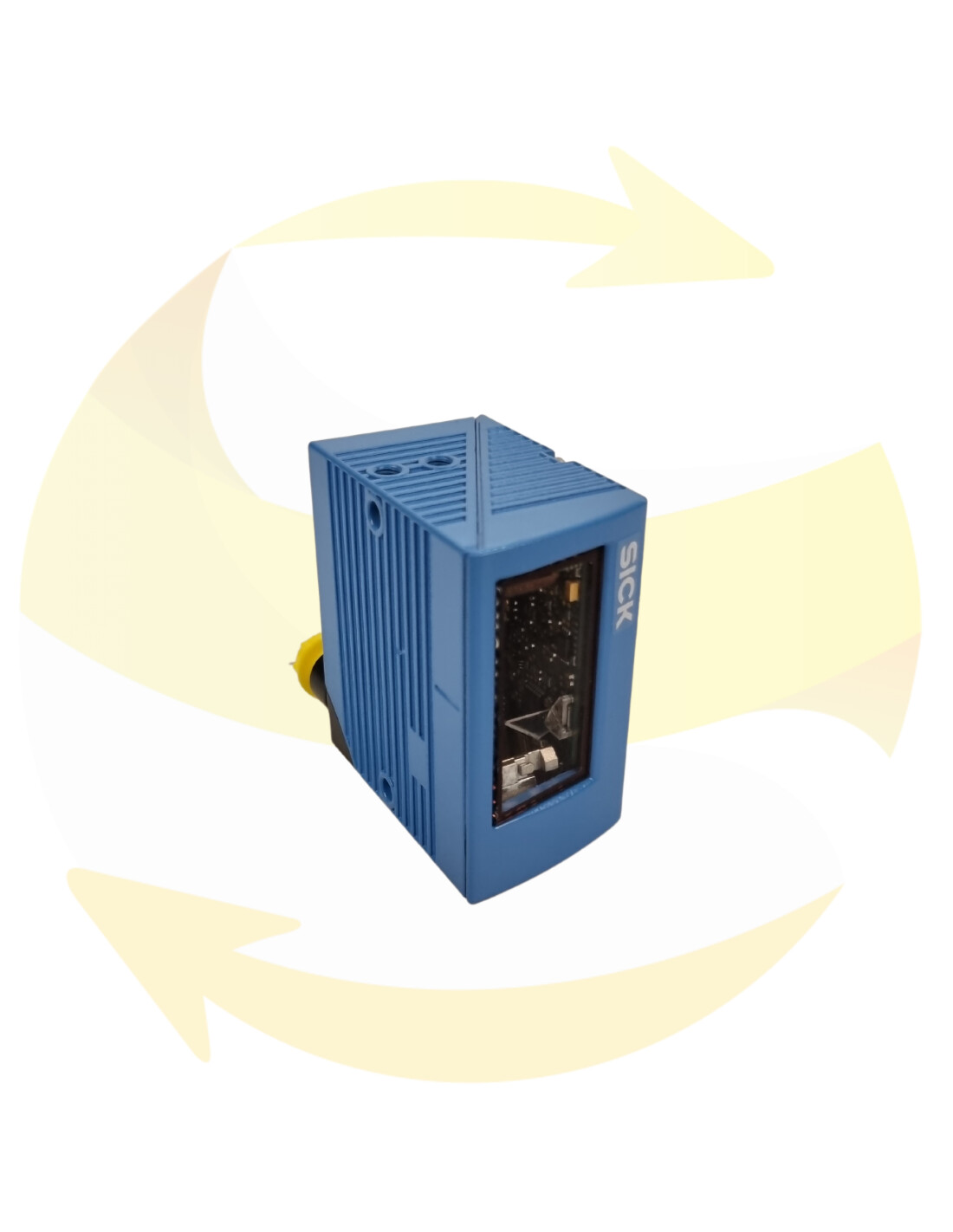

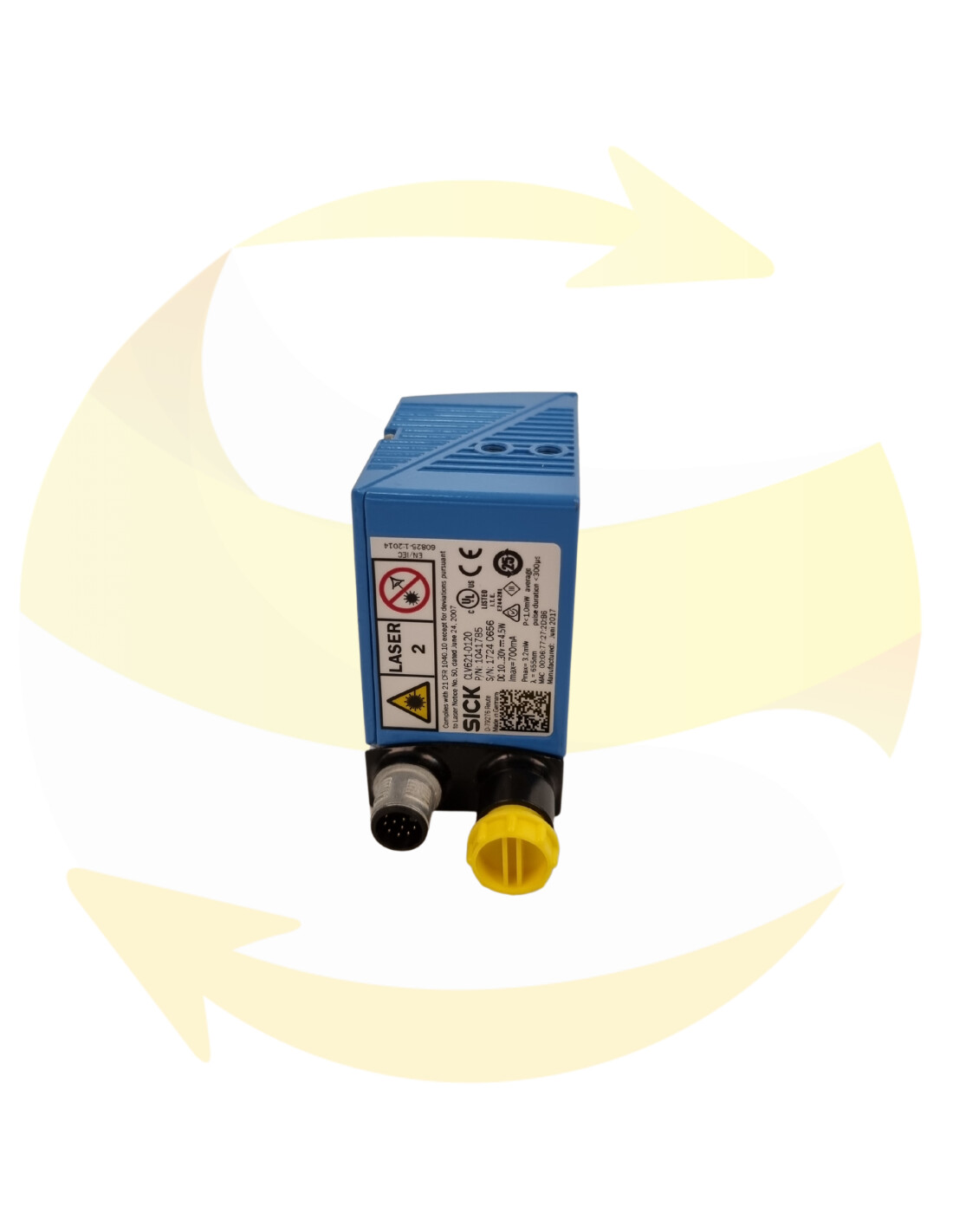

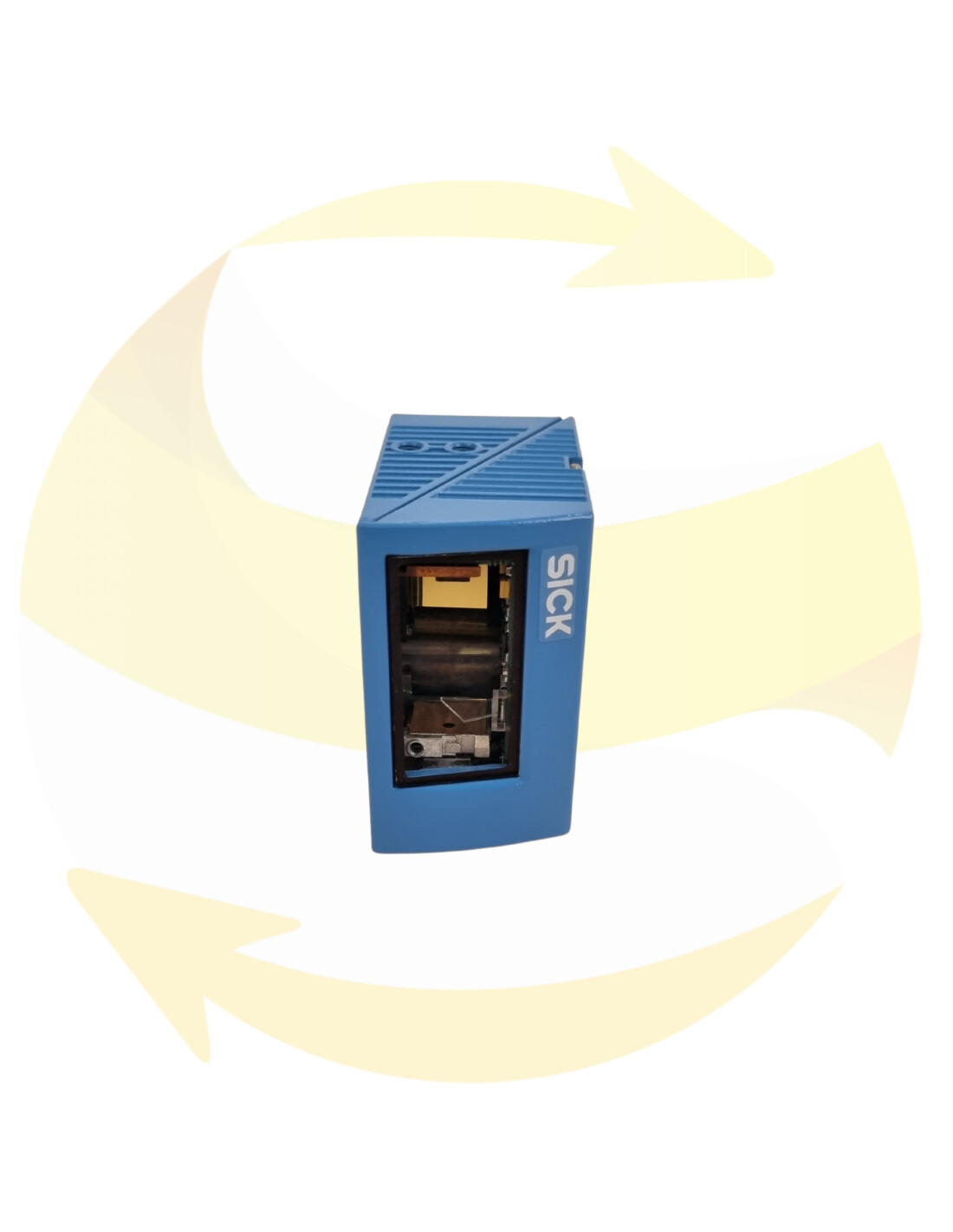

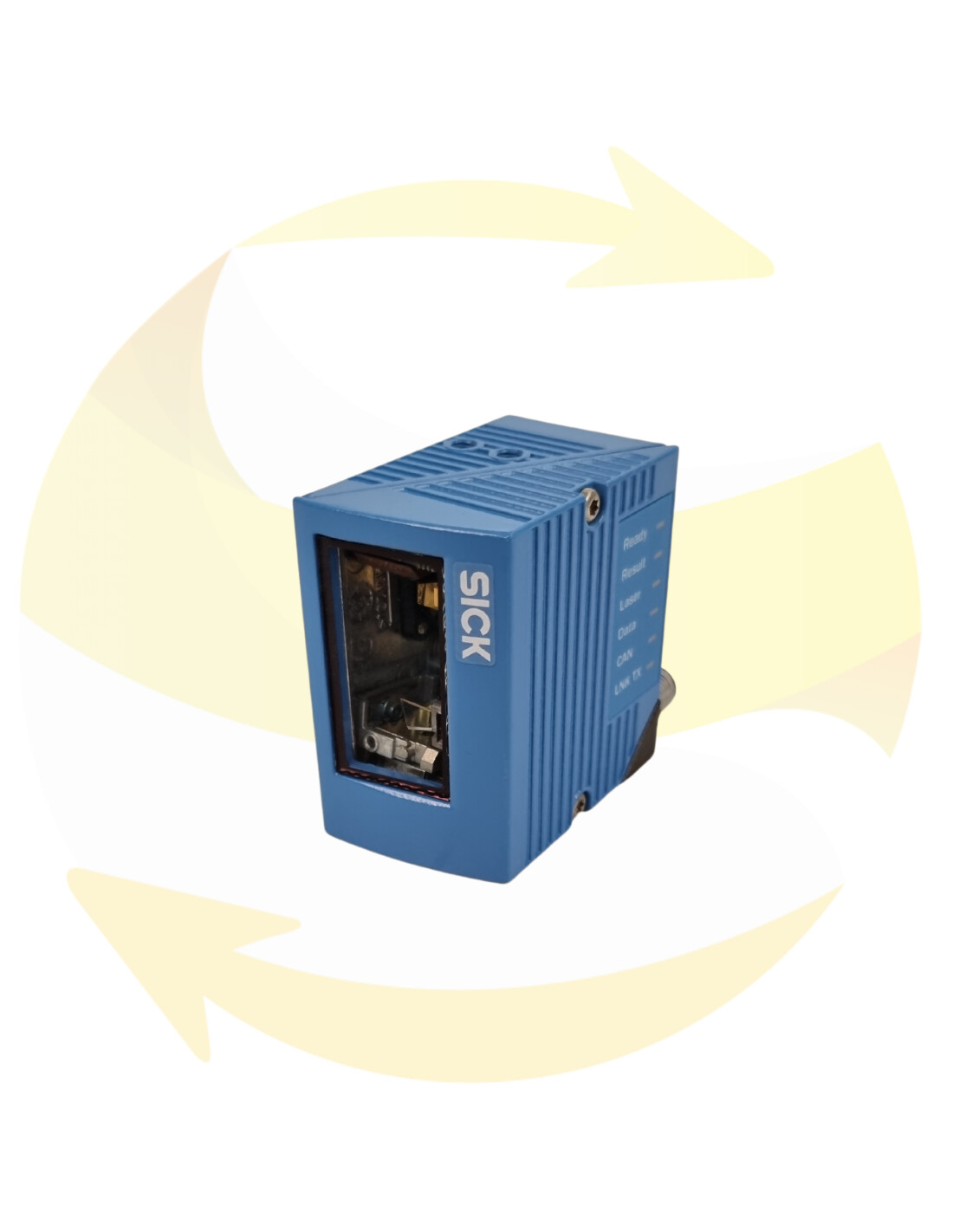

CLV621-0120 - Lecteur de codes barres - SICK

L’appareil comprend un scrutateur laser (diode laser et optique), une unité électronique avec décodeur intégré et des interfaces vers les systèmes de bus industriels (selon le type). L’utilisation de mises au point, résolutions, méthodes de lecture, systèmes de bus, options de montage et optiques variés permet de nombreuses applications indus‐ trielles. Interfaces vers des générateurs de cadence externes comme les capteurs pho‐ toélectriques ou les codeurs incrémentaux pour un cycle de lecture indépendant de la commande. Les résultats de lecture sont mis à disposition pour l’analyse ultérieure par les interfaces de données. Les codes peuvent en principe être identifiés sur n'importe quel côté d'un objet fixe ou mobile présent sur un transporteur (lecture d'un côté). La combinaison de plusieurs appareils permet d'identifier plusieurs côtés au cours d'un même passage (lecture multi-côté). L'appareil crée une ligne de lecture pour identifier les codes (lecteur monotrame). S'il s'agit d'un lecteur multitrames, l'appareil crée huit lignes de lecture parallèles. La longueur de la ligne de lecture exploitable pour l’analyse (hauteur du champ de lec‐ ture) dépend de la distance de lecture en raison de la sortie de lumière en V. L'échantillon de lumière reflété par le code-barres est enregistré, traité et décodé. Les capteurs externes fournissent des informations sur le cycle de lecture et la vitesse de transport (incrément) pour piloter cette procédure. Les résultats de lecture sont trans‐ mis aux interfaces de données de l'appareil et envoyées à un hôte/PC.

Sécurité et confort pour l'utilisateur:

• Boîtier métallique robuste et compact, sigle CE

• Classe laser 2, arrêt du laser en cas de dépassement de la puissance de sortie

• Autotest au démarrage du système

• Outils de diagnostic pour la configuration et la (télé)surveillance du système

• Édition configurable des données de diagnostic de lecture dans deux formats de résultat de lecture

• Consultation des données d'exploitation, en cas d'erreur édition du code d'erreur sur demande

•Fonction séquence de test activable (heartbeat) pour la signalisation de l'état opérationnel

• Mode configuration protégé par un mot de passe via SOPAS ET

• Paré pour l'avenir par la mise à jour du firmware (flash-PROM) via l'interface de données

•Logiciel de configuration SOPAS ET paré pour l'avenir

•Faible puissance absorbée

• Plage de tension d’alimentation plus large

• Clonage des paramètres en option avec le module d’enregistrement de paramètres externe CMC600 dans le module de raccordement CDB / CDM

Utilisation/configuration aisées

• Configuration (online/offline) avec le logiciel de configuration SOPAS ET

• Configuration via le paramétrage GSD (via CDF600-2xx ou appareil de la version « Ethernet »)

• Affichage de l'état avec des LED

• Configuration automatique des caractéristiques de lecture optiques

• Programmation de profil avec codes-barres, créé et imprimé avec SOPAS ET

• Buzzer désactivable pour la confirmation du fonctionnement de l'appareil

Modes de lecture

• Mode Démarrage/arrêt (un objet portant un code-barres par cycle de lecture)

Cycle de lecture

• Sources de cadence pour le démarrage : entrées de commutation ; interface de données (commande) ; cadence automatique libre , CAN

• Sources de cadence pour l'arrêt : source de cycle de lecture, entrées de commutation, interface de données (commande), minuterie, condition

Analyse de code-barres

• Tous les types de code-barres 1D courants

• Nombre maximum de codes-barres : 50 par intervalle de lecture

• Séparation des codes identiques de même type à l'aide de l'angle de lecture

Traitement des données

• Influence de l'édition des données de lecture par les conditions d'analyse dépendantes de l'événement

• Influence de la séquence d'édition par les possibilités de tri d'édition et de filtrage

Communication des données

• Interface hôte : deux formats d'édition de données configurables, commutables sur différentes interfaces physiques, mode parallèle possible

• Interface Aux : format d'édition de données fixe, commutable sur différentes interfaces physiques
