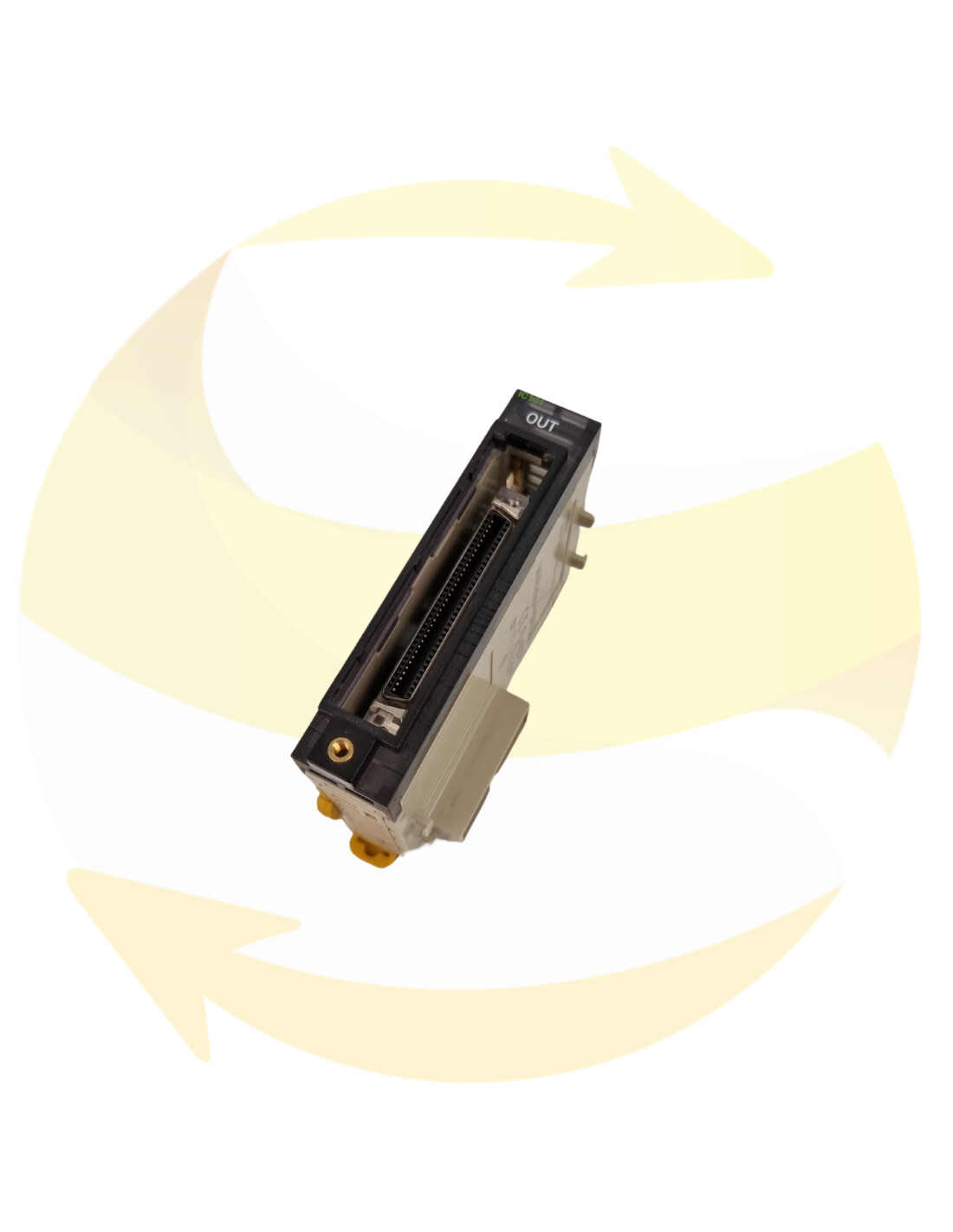

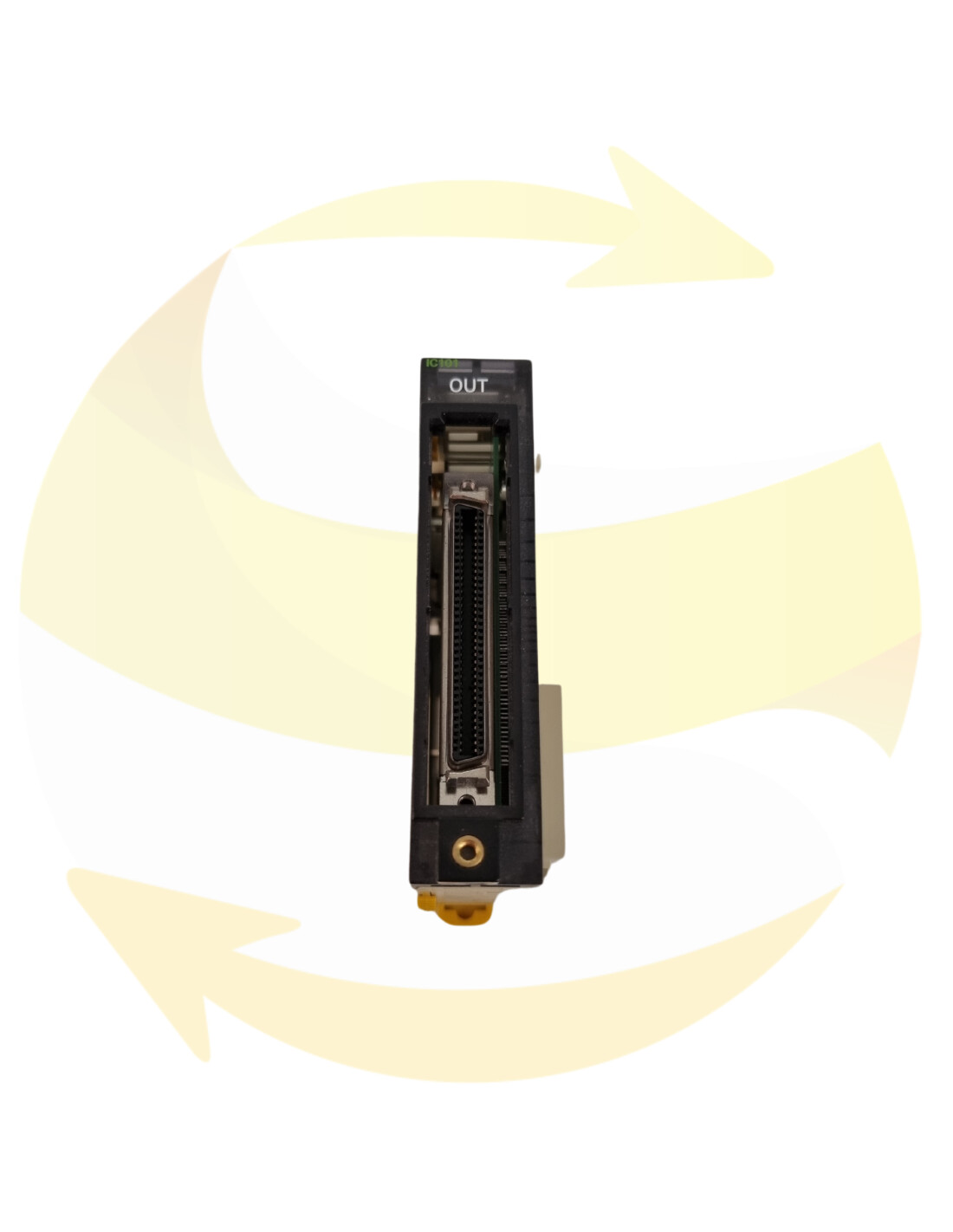

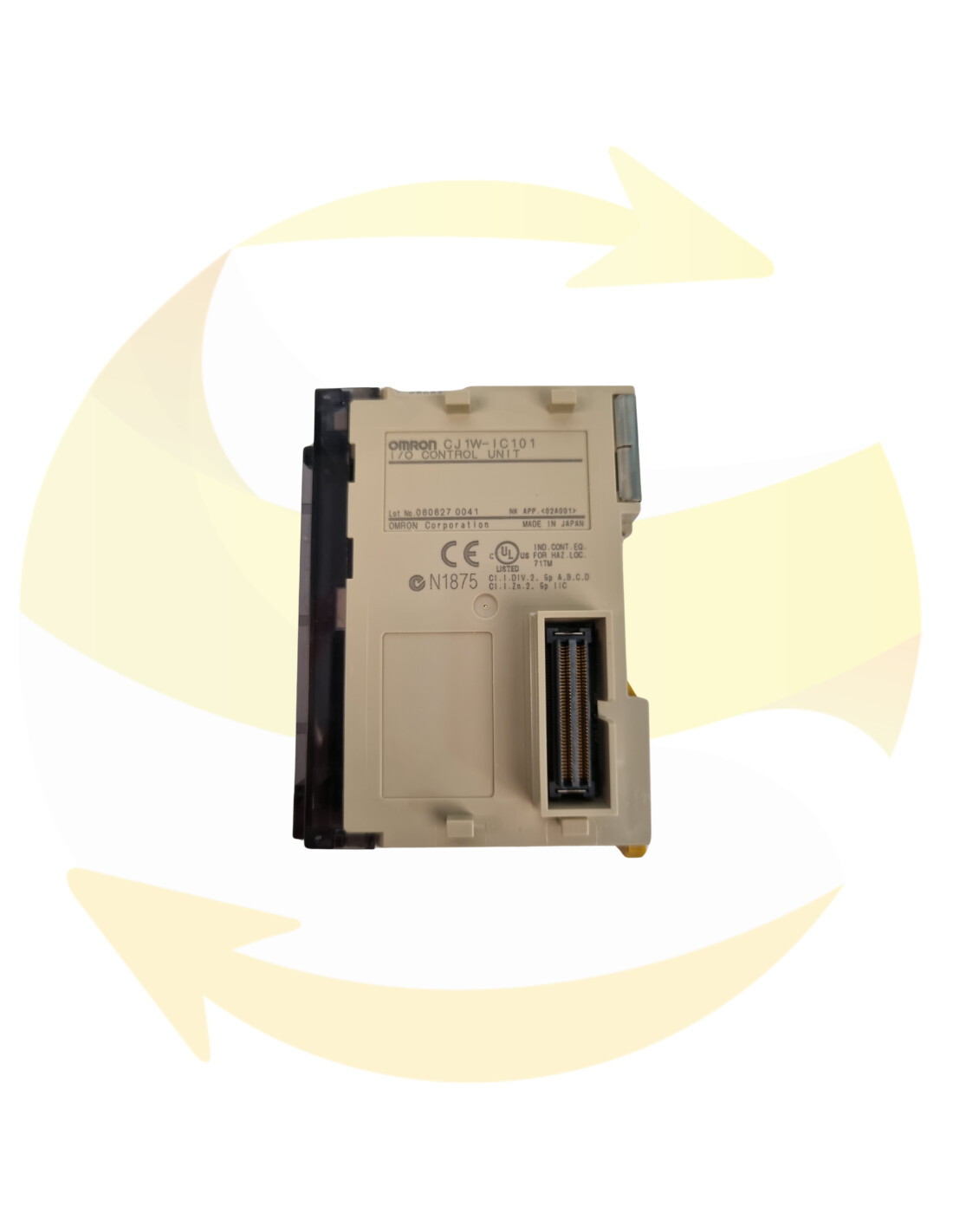

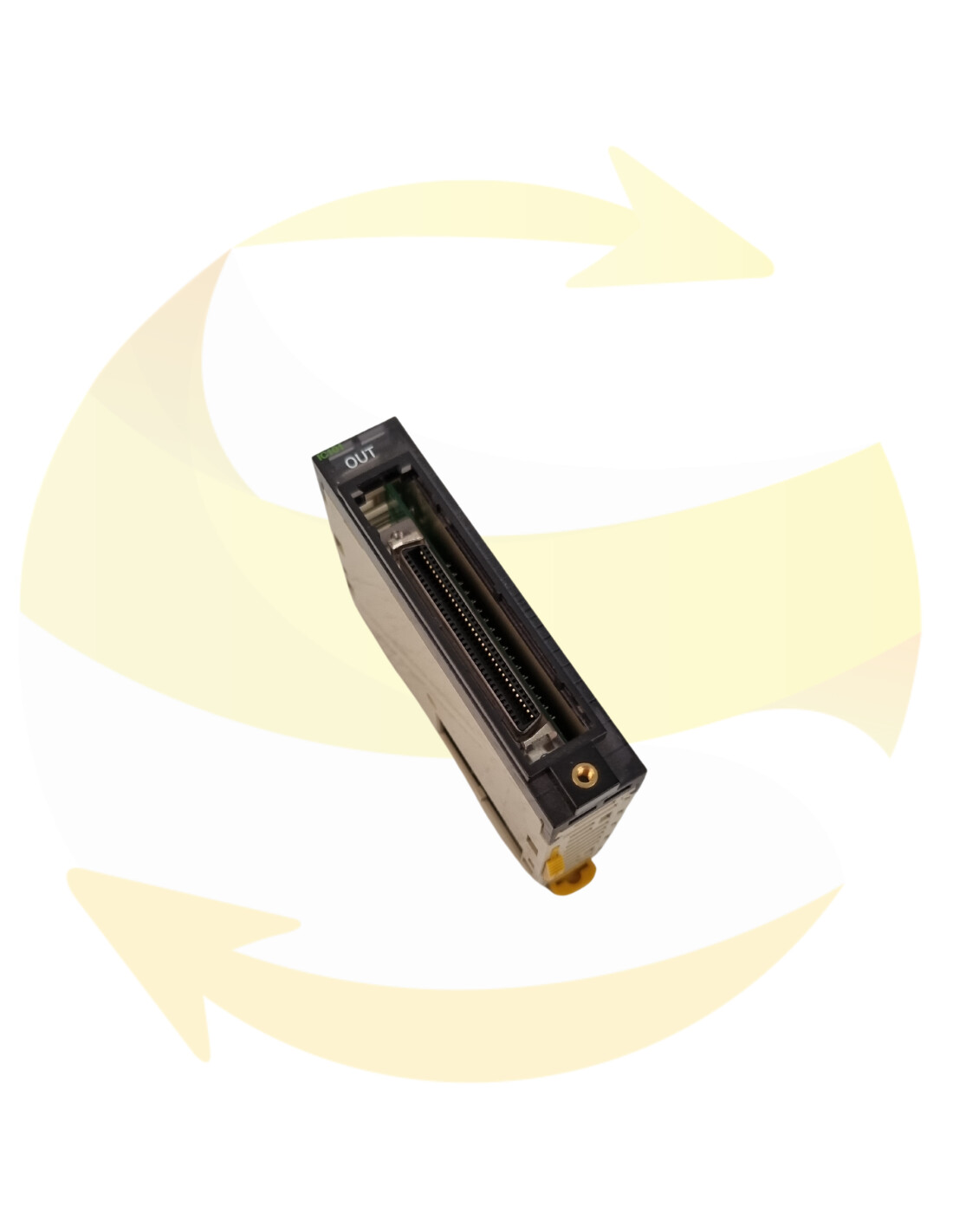

CJ1W-IC101 - Unité de contrôle - OMRON
Ce module de marque OMRON et de référence CJ1W-IC101 appartient à la gamme CJ1W-IC/II.
Caractéristiques: Montez une unité de contrôle d'E/S sur le rack CPU lors de la connexion d'une ou plus de racks d'extension. Câble de connexion : câble de connexion d'extension Unité connectée : Unité d'interface E/S CJ1W-II101 Montez à droite de l’unité centrale.
Ce module OMRON est à votre disposition pour remplacer votre matériel défectueux et dispose d'une garantie adaptée à vos besoins.
Développez la série CJ/NJ avec
Ces unités
• Pour étendre un contrôleur série CJ/NJ, connectez une unité de contrôle d'E/S au rack CPU et une unité d'interface d'E/S au rack d'extension, puis connectez les deux unités à l'aide d'un câble d'extension d'E/S.
Caractéristiques
• Les unités montables en rack permettent d'étendre la capacité du contrôleur même lorsque l'espace est limité.
• Les connecteurs faciles à utiliser permettent une extension rapide sans aucun réglage.
Configuration du système
L'unité de contrôle d'E/S est connectée directement à l'unité UC. S'il ne se trouve pas immédiatement à droite de l'unité centrale, le fonctionnement correct risque de ne pas être possible. L'unité d'interface E/S est connectée directement à l'unité d'alimentation. S'il ne se trouve pas immédiatement à droite du bloc d'alimentation, un fonctionnement correct risque de ne pas être possible.
Précautions d'utilisation
• L'unité de contrôle d'E/S CJ1W-IC101 est connectée directement à l'unité centrale. L'unité d'interface E/S CJ1W-II101 est connectée directement à l'unité d'alimentation.
• Le nombre de racks d'extension pouvant être connectés dépend de l'UC. Reportez-vous au manuel d'utilisation du matériel de l'unité UC SYSMAC série NJ (réf. W500), au manuel d'utilisation des automates programmables série CJ (réf. W393) ou au manuel d'utilisation du matériel de l'unité UC CJ2 série CJ (réf. W472). pour plus de détails.
• Utilisez un câble de connexion d'E/S série CS (CS1W-CN@@3) pour connecter un rack d'extension.
• Installez les racks et sélectionnez les câbles de connexion d'E/S de manière à ce que la longueur totale de tous les câbles de connexion d'E/S ne dépasse pas 12 m.
• Lorsque vous utilisez un câble de connexion E/S avec un connecteur verrouillable, assurez-vous que le connecteur est fermement verrouillé en place avant de l'utiliser.
• Fixez le couvercle fourni au connecteur du câble de connexion E/S sur l'unité d'interface E/S lorsqu'elle n'est pas utilisée pour la protéger de la poussière.
