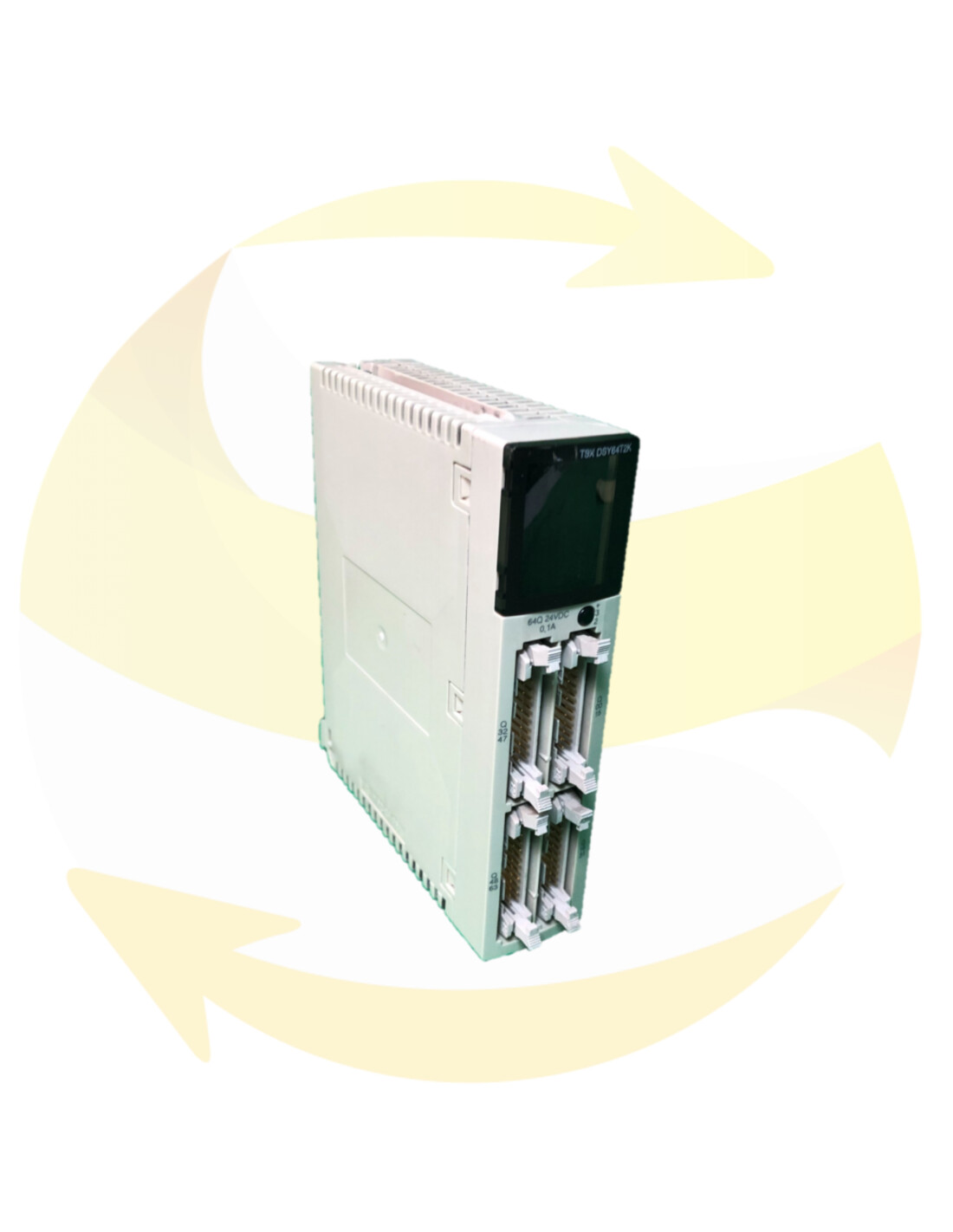

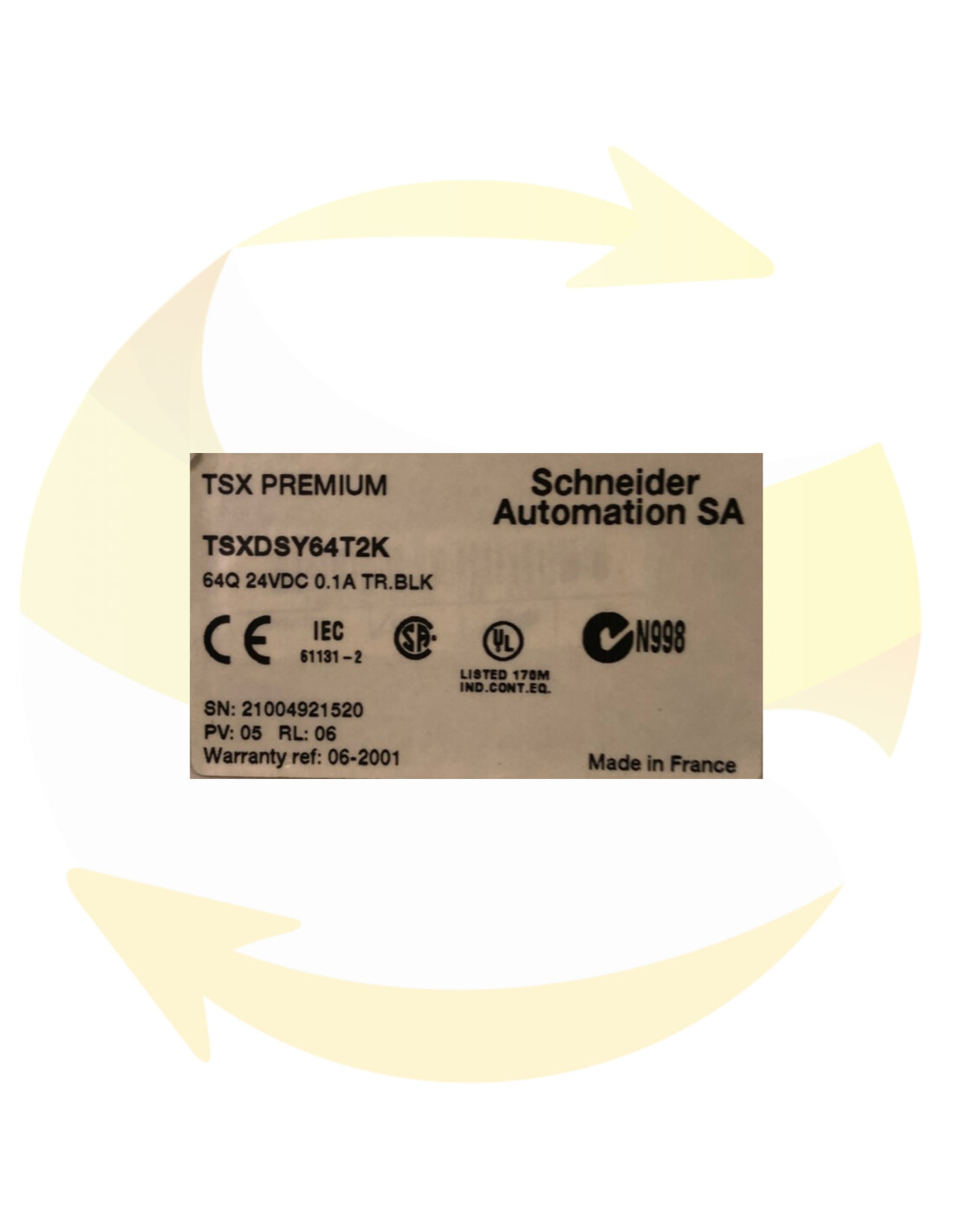

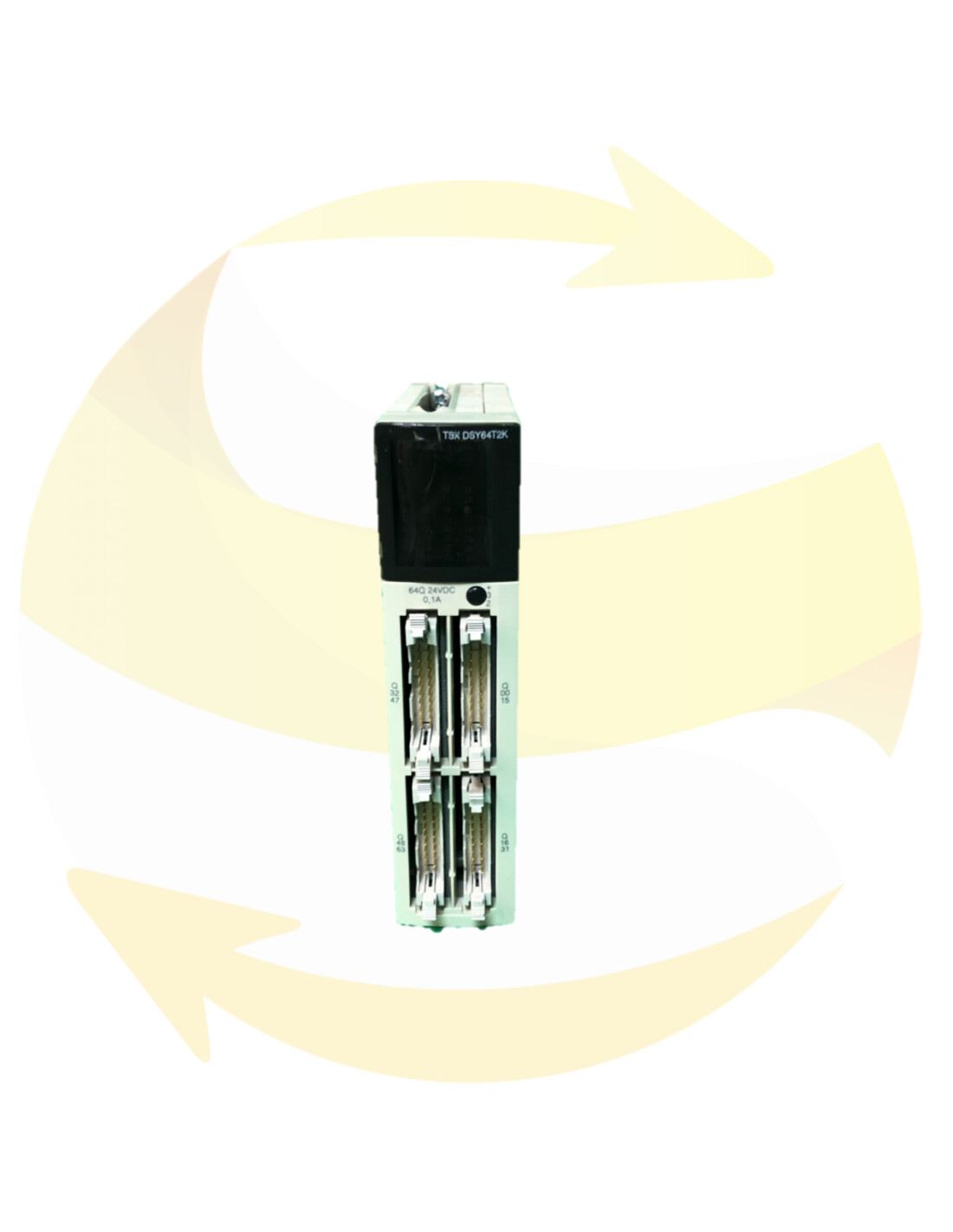

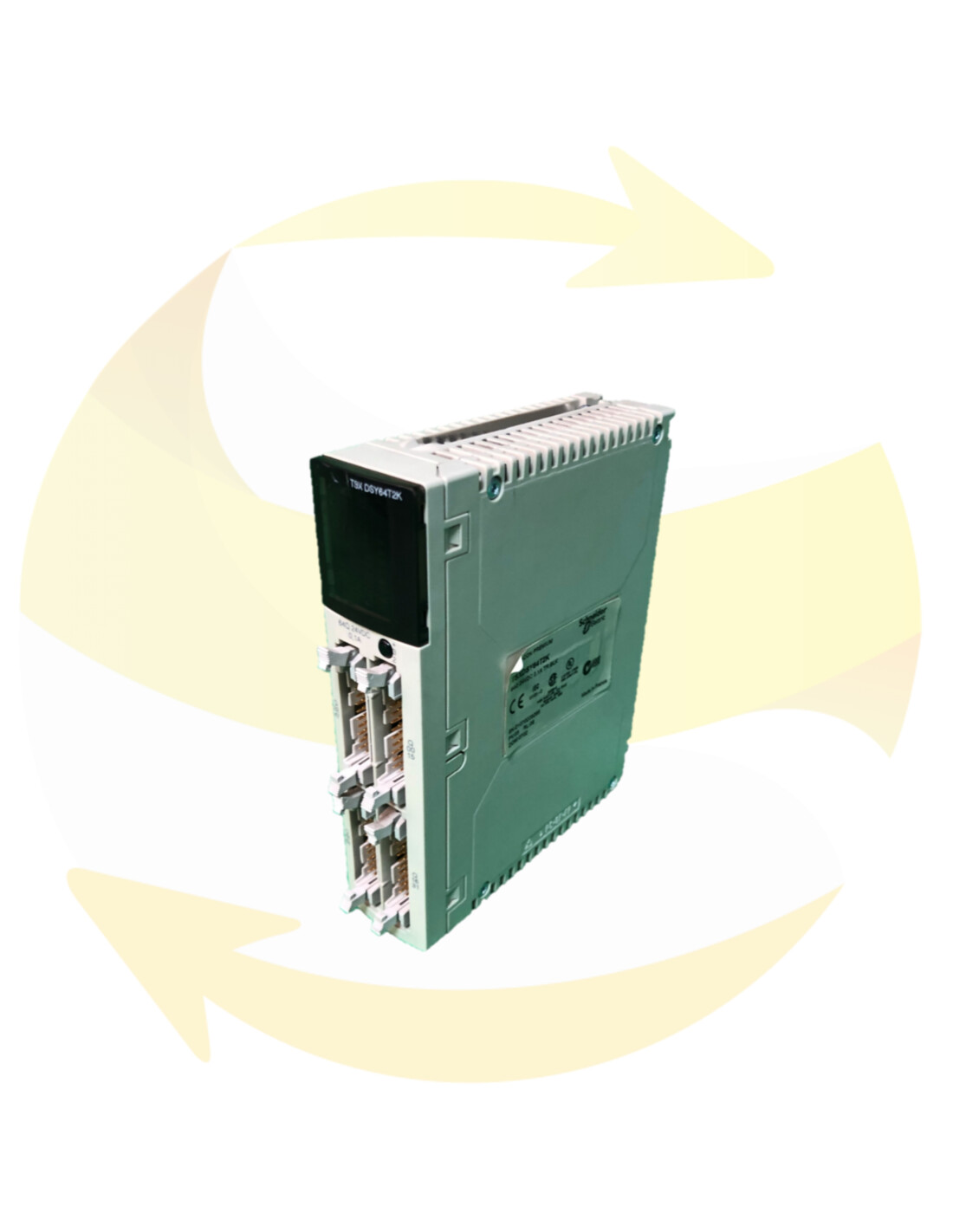

TSXDSY64T2K - Module de sorties - TELEMECANIQUE
Ce module de sorties numériques TELEMECANIQUE est de référence TSXDSY64T2K. Il fait partit de la gamme MODICON PREMIUM
24 Volts c.c. / Statique protégé. 64 sorties numériques.
Ce module de sorties TELEMECANIQUE est à votre disposition pour remplacer votre matériel défectueux et dispose d'une garantie adaptée à vos besoins.
Module reconditionné et testé sur banc automate (Test 100%).
Les borniers des modules d’entrées/sorties “Tout ou Rien” comportent un dispositif de transfert automatique de codage lors de la première utilisation. Ceci permet d’éviter les erreurs de manipulation lors du remplacement d’un module. Ce codage garantit la compatibilité électrique par type de module.
Chaque borne peut recevoir des fils nus ou équipés d’embouts, de cosses ouvertes.
La capacité de chaque borne étant :
Au minimum : 1 fil de 0,2 mm2 (AWG 24) sans embout.
Au maximum : 1 fil de 2 mm2 (AWG 14) sans embout ou 1 fil de 1,5 mm2 (AWG 15) avec embout. Les borniers de raccordement à vis sont équipés de vis imperdables. La capacité maximale du bornier est de 16 fils de 1 mm2 (AWG 17) + 4 fils de 1,5 mm2 (AWG 15).
Les torons précâblés permettent le raccordement aisé et direct en fil à fil des entrées/sorties des modules à connecteurs aux capteurs, préactionneurs ou bornes.
Ce toron précâblé est constitué :
A l’une des extrémités, d’un connecteur type HE10 surmoulé duquel sortent 20 fils de section 0,34 mm2 mis sous gaine.
A l’autre extrémité, de fils libres différenciés par un code couleur selon norme DIN 47100.
TSX CDP 301 : longueur 3 m,
TSX CDP 501 : longueur 5 m,
TSX CDP 1001 : longueur 10 m.
Les modules d’entrées TSX DEY 16FK/32D2K/64D2K et les modules de sorties
TSX DSY 32T2K/64T2K sont particulièrement destinés à l’association avec les systèmes d’aide à l’installation Tego Dial et TeSys Quickfit.
Le raccordement s’effectue simplement à l’aide d’un câble de raccordement : TSX CDP pp à l’embase Dialbase APE 1B24M installée sur la console Dialpack équipée d’une platine autorisant les éléments de dialogue opérateur.
Chaque module est découpé fonctionnellement en groupes de 8 voies. Chaque groupe de voies peut être affecté à une tâche spécifique de l’application.
Lorsqu’un défaut a provoqué la disjonction d’une sortie, celle-ci peut être réarmée si aucun défaut ne persiste à ses bornes. La commande de réarmement, définie en configuration peut être automatique (réarmement toutes les 10 s) ou commandée par programme. Le réarmement s’effectue par groupe de 8 voies. Cette fonction est accessible sur les modules à sorties statiques courant continu. Dans le cas des modules de sorties à relais et triacs protégés par fusibles, le même type de réarmement (automatique ou par programme) est nécessaire après remplacement du ou des fusibles.
