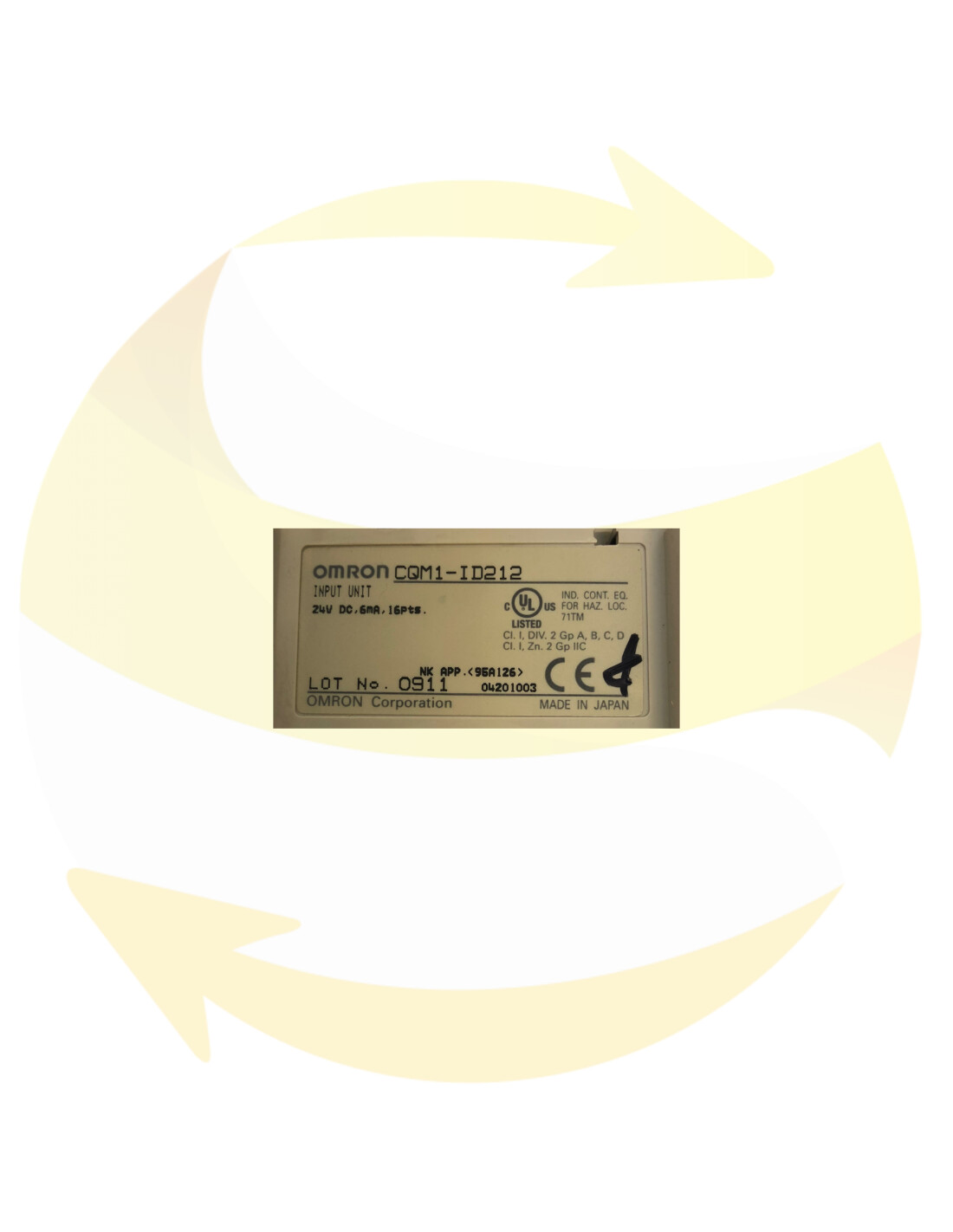

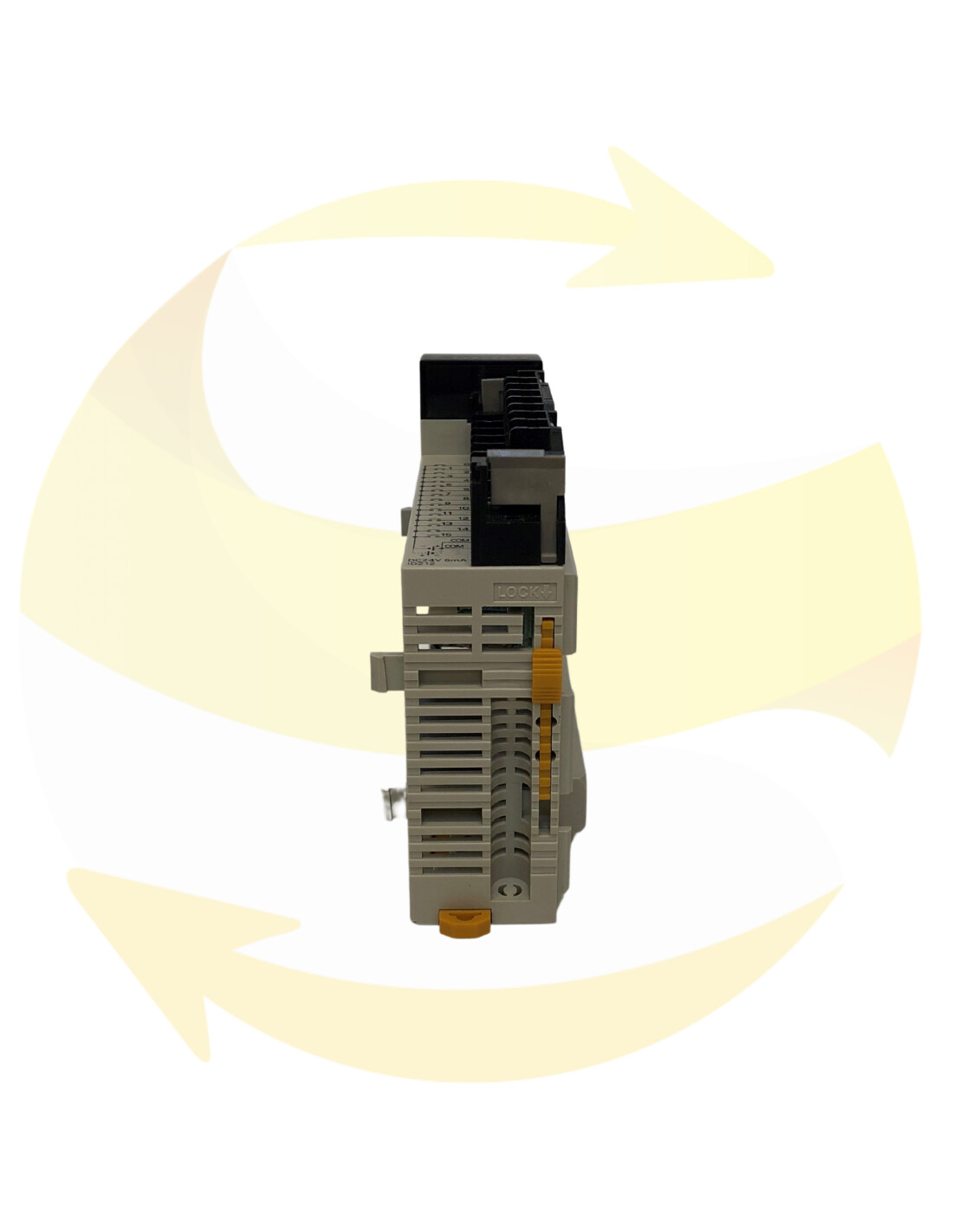

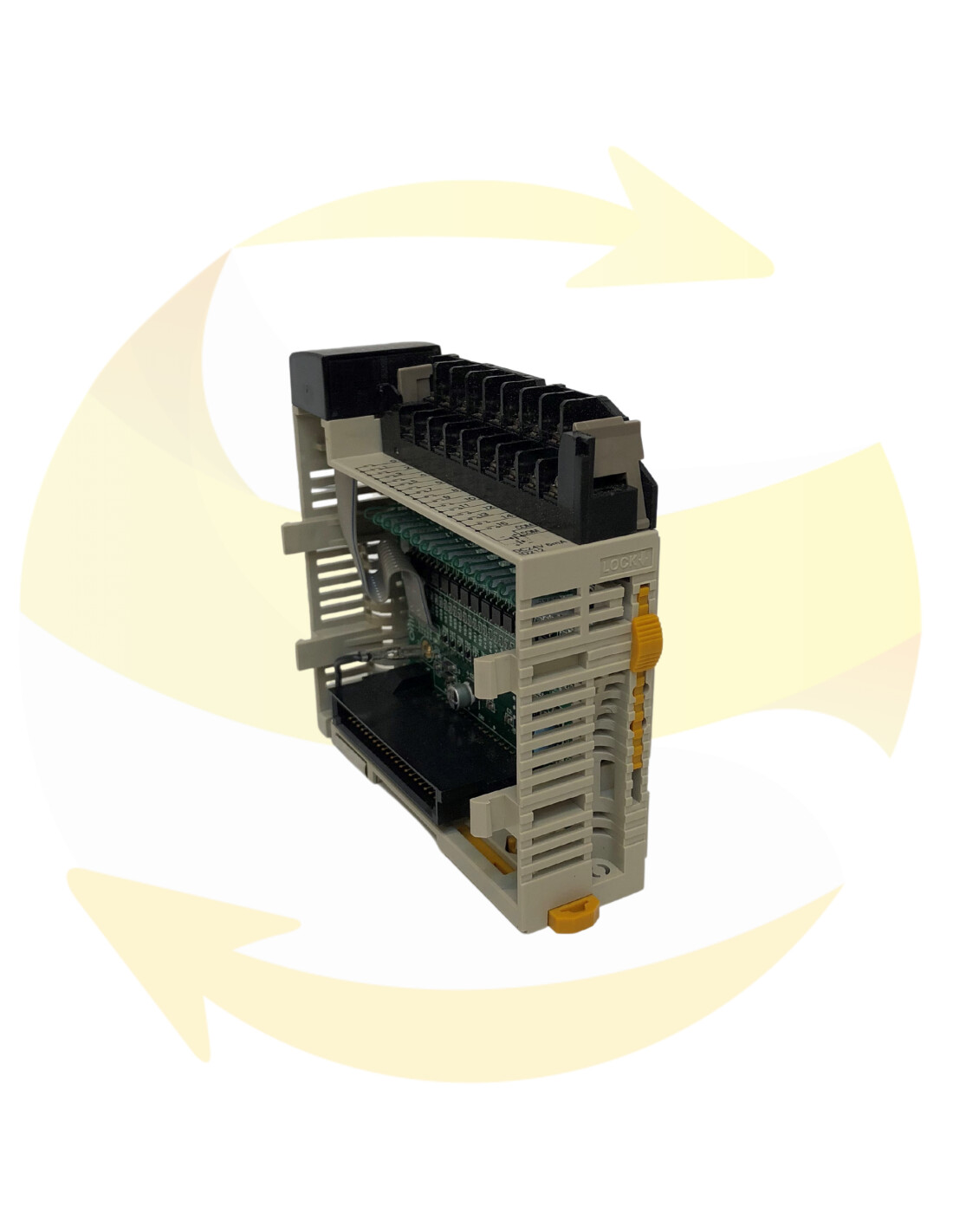

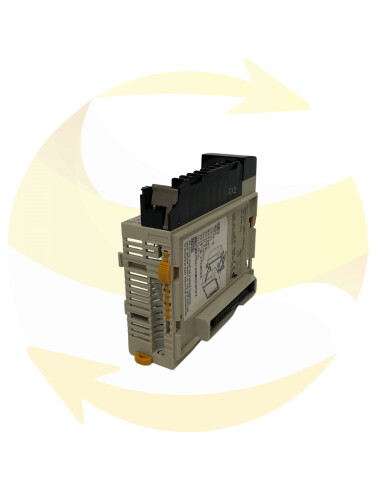

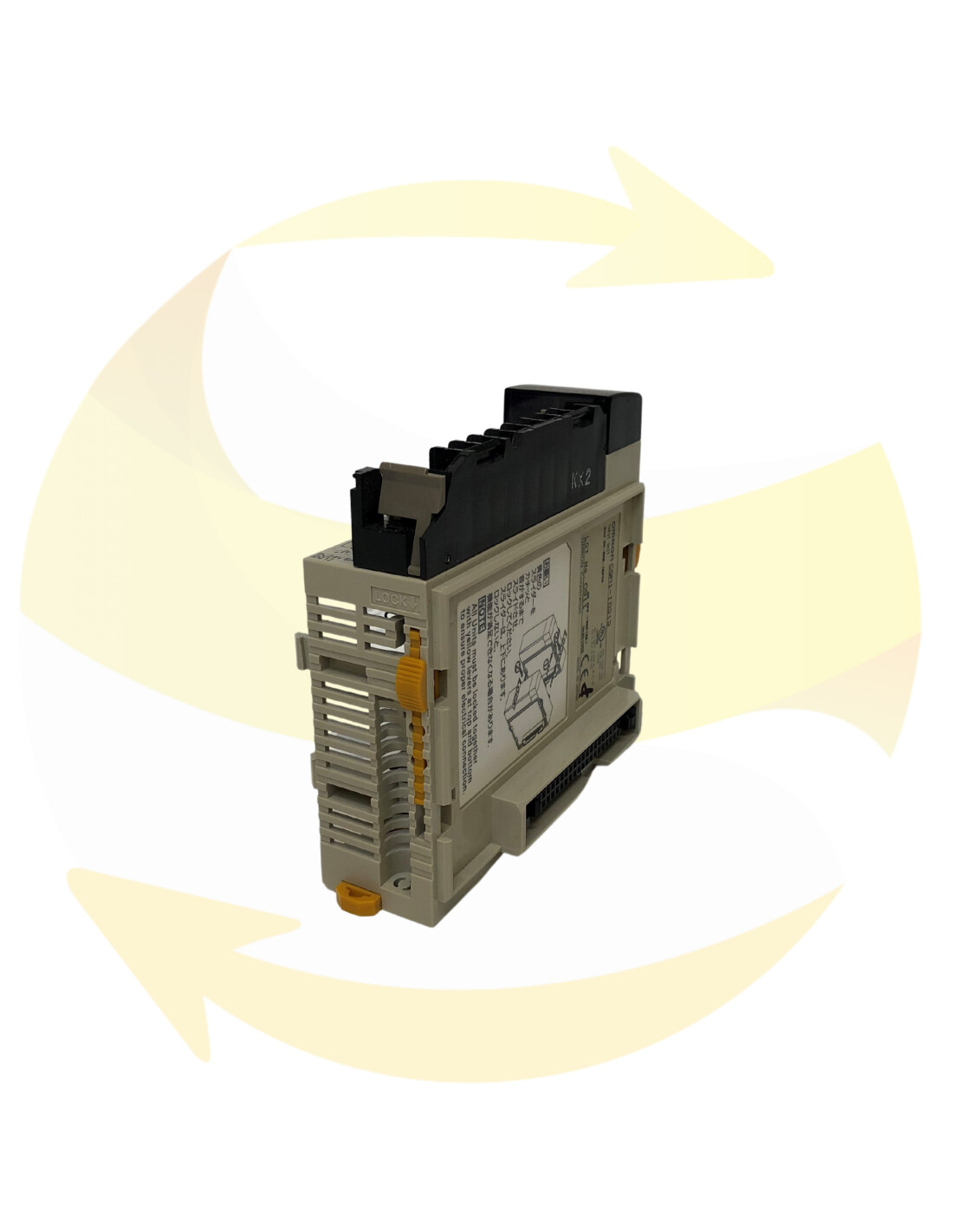

CQM1-ID212 - Module d'entrées DC - OMRON

Le CQM1 offre de nombreuses fonctionnalités avancées, notamment les suivantes:
• L'UC dispose de 16 bornes d'entrée intégrées.
• Des unités d'E / S peuvent être ajoutées pour augmenter la capacité d'E / S.
• Le CQM1 est beaucoup plus rapide: environ 20 fois plus rapide que les PC de type P.
• Minuteries et compteurs haute vitesse intégrés.
• Les sorties sont traitées lors de l'exécution des instructions (sorties directes).

Le CQM1 prend en charge trois types d'interruptions:
• Interruptions d'entrée
Les interruptions d'entrée sont utilisées pour traiter les signaux d'entrée d'un périphérique externe qui sont plus courts que le temps d'exécution du programme. Des signaux d'entrée avec une largeur d'impulsion aussi courte que 0,1 ms peuvent être utilisés.
• Interruptions planifiées
Les interruptions programmées peuvent être effectuées à l'aide d'une minuterie d'intervalle à grande vitesse.
• Interruptions de compteur à grande vitesse
Des impulsions monophasées jusqu'à 5 kHz et des impulsions biphasées jusqu'à 2,5 kHz peuvent être entrées. Les interruptions de compteur à grande vitesse peuvent être combinées avec des sorties d'impulsions pour des applications telles que la commande de moteur. Les CQM1-CPU43-EV1 et CQM1-CPU44-EV1 peuvent accepter des impulsions monophasées jusqu'à 50 kHz et des impulsions biphasées jusqu'à 25 kHz. Le compteur rapide (entrée codeur absolu pour le CPU44-EV1) a deux points ajoutés.

Un port périphérique et un port RS-232C sont disponibles et sont utilisés pour communiquer avec des périphériques externes en utilisant les méthodes suivantes.
• Lien hôte
Le CQM1 utilisant la liaison hôte peut communiquer avec un ordinateur personnel et un terminal programmable à l'aide des commandes de liaison hôte.
• RS-232C
Le CQM1 utilisant le RS-232C peut lire des données à partir d'un lecteur de code à barres ou d'un appareil de mesure et envoyer des données à une imprimante.
• Lien 1 à 1
Une liaison de données peut être créée avec une zone de données dans un autre CQM1 pour surveiller l’état de l’autre PC et synchroniser les processus contrôlés par les PC.
