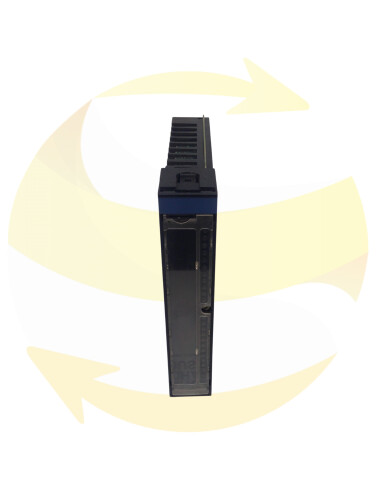

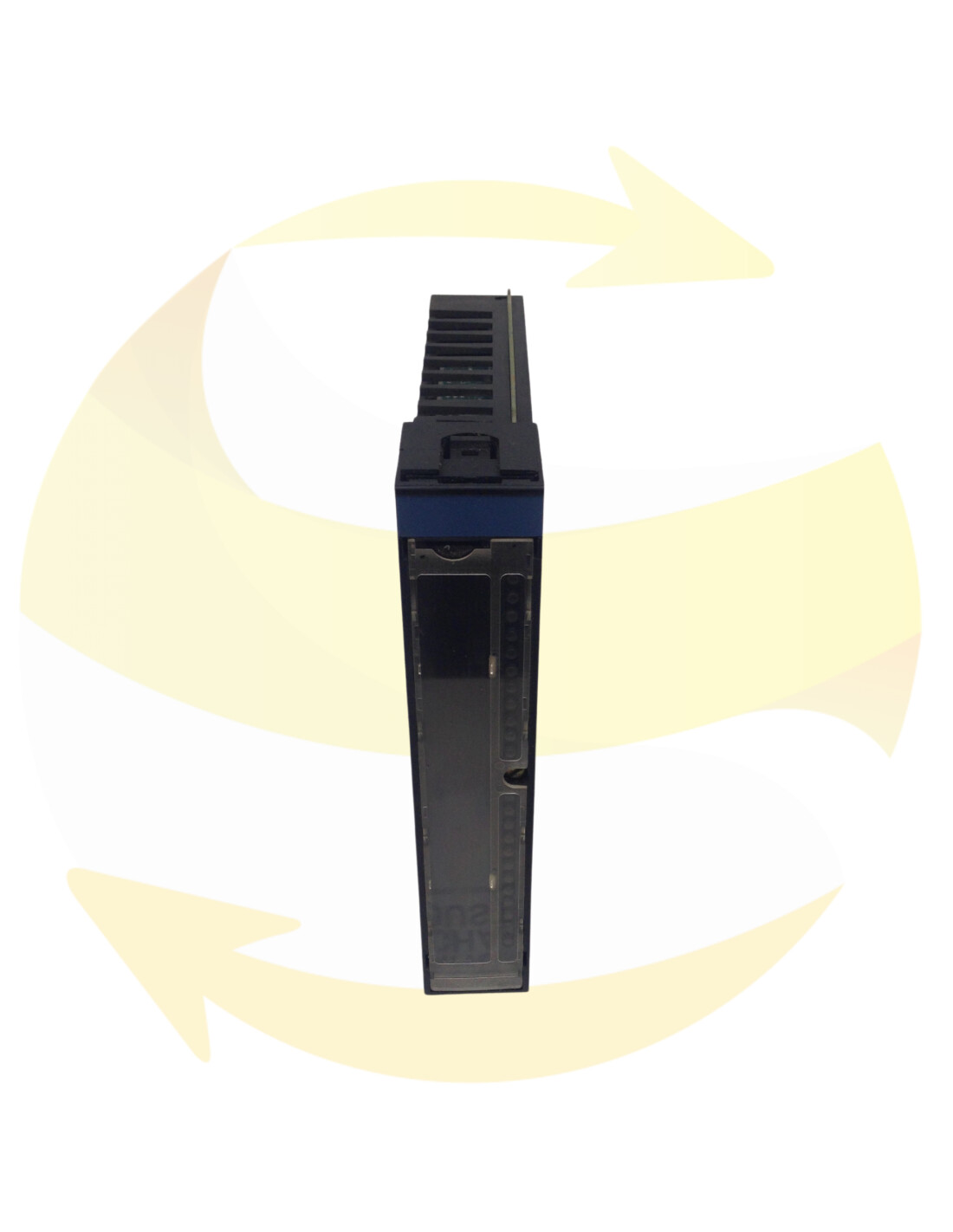

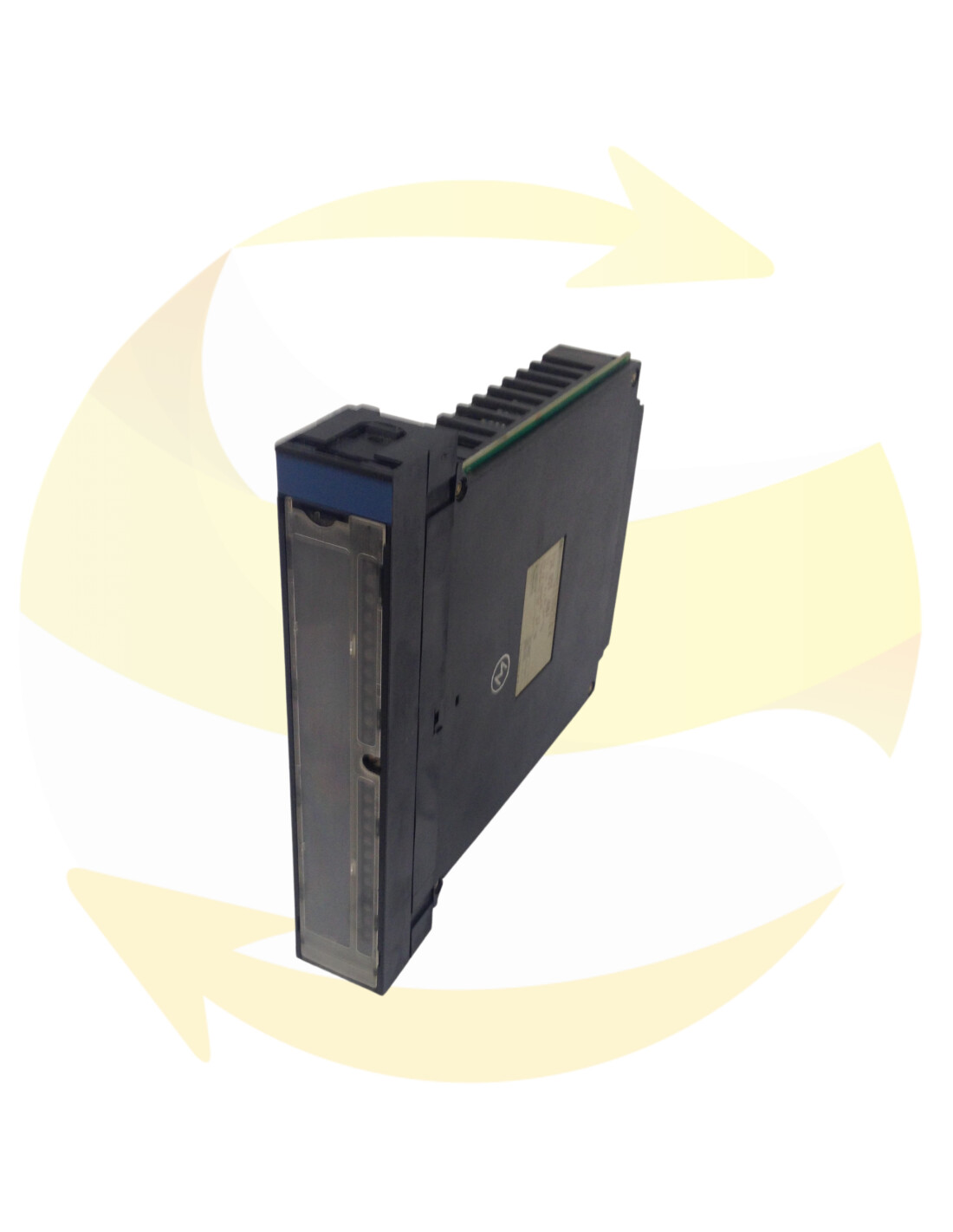

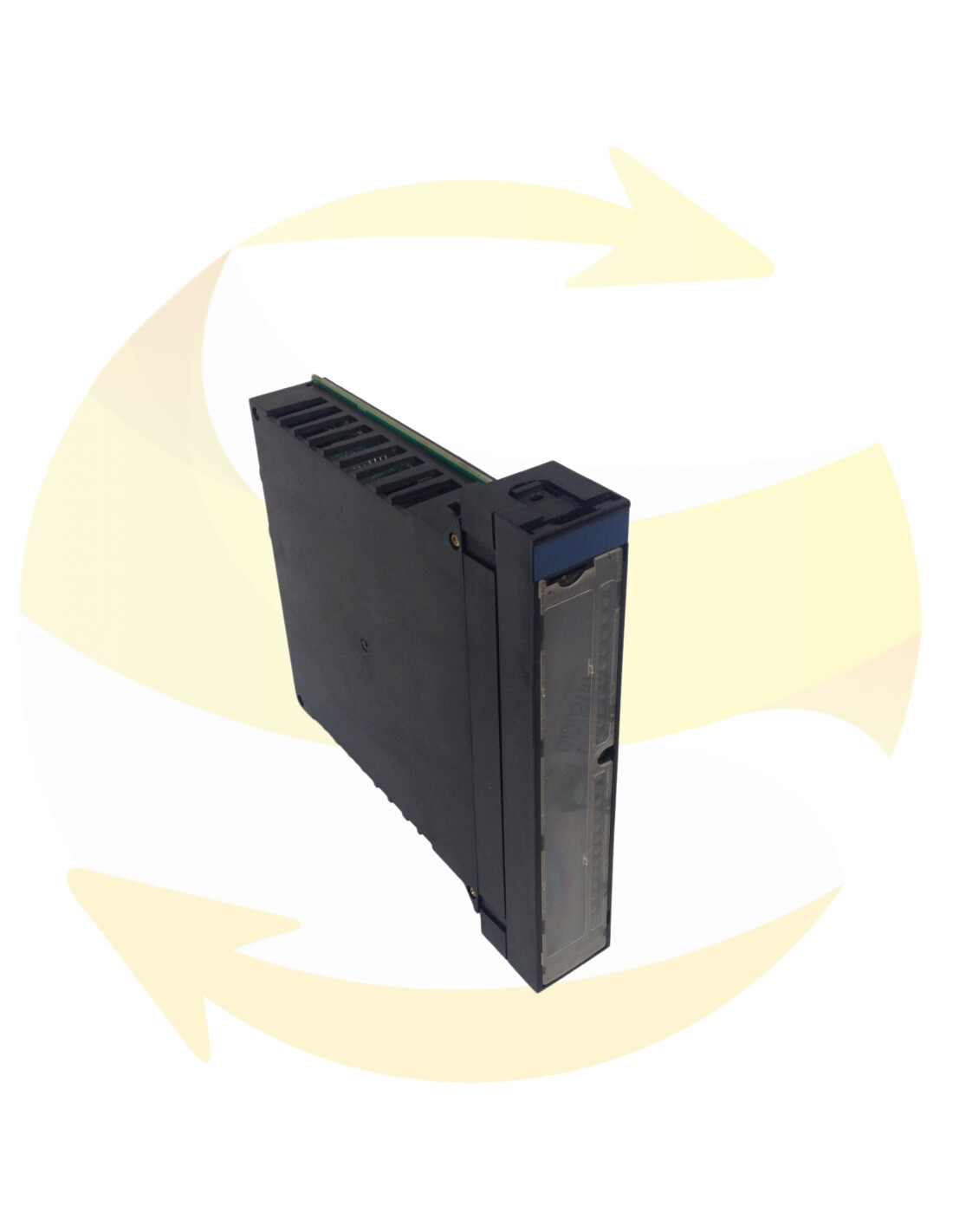

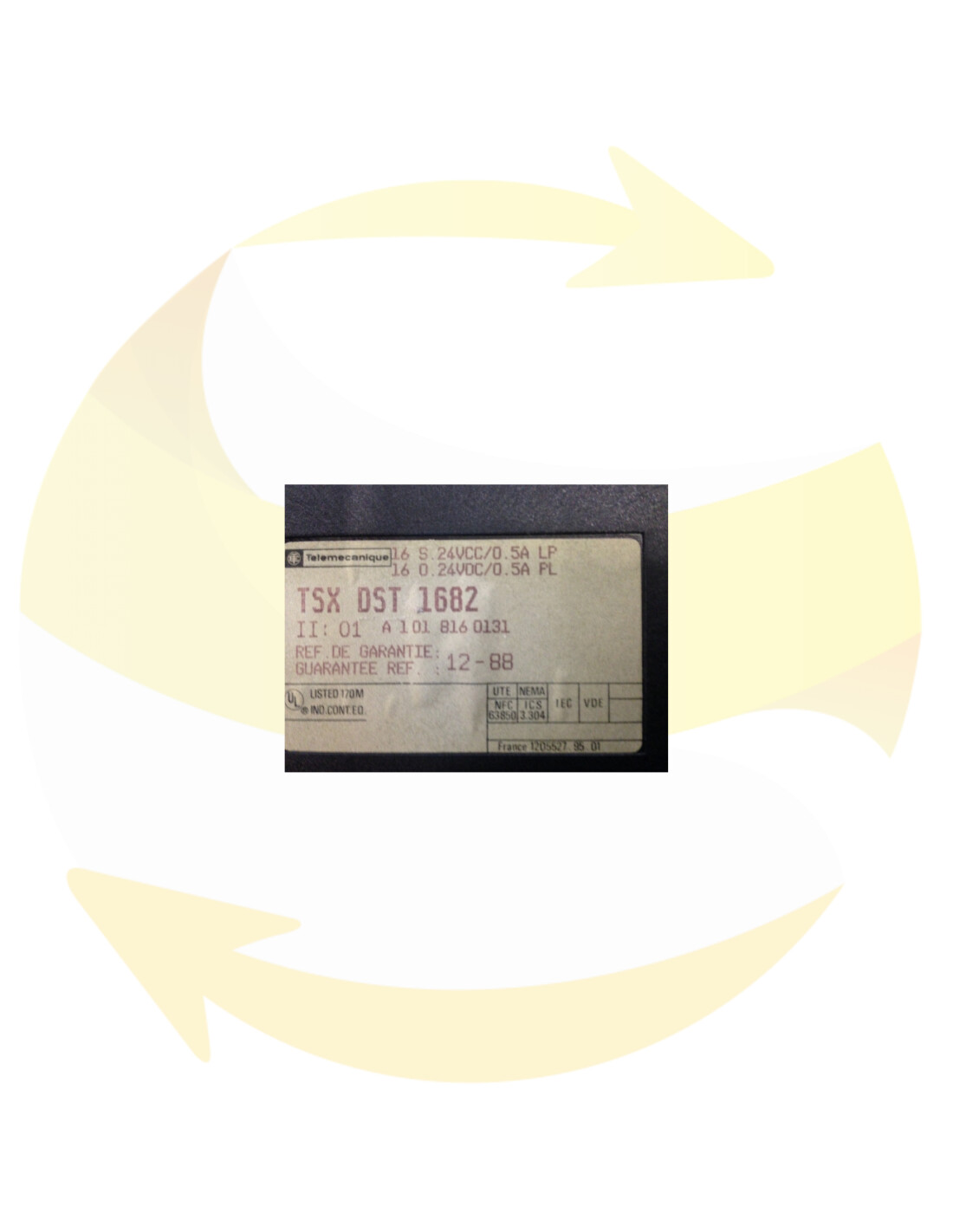

TSXDST1682 - Module de sorties - TELEMECANIQUE
Ce module de sorties numériques TELEMECANIQUE est de référence TSXDST1682 . Il fait partit de la gamme TSX Série 7.
24 Volts c.c. / Statique protégé. 16 sorties.
Ce module de sorties TELEMECANIQUE est à votre disposition pour remplacer votre matériel défectueux et dispose d'une garantie adaptée à vos besoins.
Module reconditionné et testé sur banc automate (Test 100%).
Les modules d'E / S discrets fournissent les fonctions d'adaptation, d'isolation galvanique, de filtrage et de protection contre les interférences, les surcharges et les surtensions induites.
Les caractéristiques spécifiques à cette gamme de modules sont:
- Dispositif de localisation de matériel
Ces appareils sont montés sur tous les modules ainsi que sur le fond de panier du rack. En permettant à l'utilisateur de personnaliser chaque emplacement du rack pour recevoir un type particulier de module, cet appareil élimine tous les risques d'erreurs lors de l'insertion ou de l'échange d'un module. Un second dispositif de localisation permet à l'utilisateur de distinguer des modules du même type mais qui peuvent avoir des usages différents ou être ajustés différemment.
- Dispositif de localisation de logiciel
Pendant la procédure de configuration, le code logiciel de chaque module est assigné à l'emplacement spécifique qu'il doit occuper. Si la configuration réelle ne correspond pas à celle déclarée, le processeur est informé.
L'échange de données entre le processeur de l'automate et les modules d'E / S est systématiquement vérifié lors de chaque scrutation de l'automate.
- Sécurité matérielle
La conception du bus d'E / S, intégrant une technologie de haut niveau, un blindage complet et une résistance aux courts-circuits, garantit un haut niveau de sécurité pour les données échangées sur le bus d'E / S.
- Sécurité du logiciel Lors de chaque échange de données, le processeur vérifie (contrôle de parité) la validité des données transportées sur le bus. En cas d'erreur, le processeur ne valide pas l'échange et une erreur est déclarée. Cette procédure évite de perturber le système de contrôle en raison d'échanges incorrects.
TSX DET 4 66 Module d'entrée Namur. Il dispose de 4 entrées spécialement conçues pour recevoir les signaux des capteurs de proximité de Namur. Des contacts sans tension peuvent également être connectés à ce module. Chaque entrée dispose d'un dispositif de surveillance de ligne qui détecte les ruptures de ligne et les courts-circuits.
TSX DST 4 17 module de sortie. Il dispose de quatre sorties 24/48 V - 2 A isolées et protégées électroniquement contre les surcharges et les courts-circuits. Si l'une de ces sorties passe à 1 lorsque l'alimentation externe est absente, un bit de défaut est détecté.
Une lampe défectueuse par point indique qu'un défaut est présent. Un bit de défaut par point est ensuite transmis au processeur de l'automate.
Modules TSX DET 32 .., TSX DST 24 72 et TSX DST 32 92
Les modules d'E / S TOR 24 et 32 points peuvent être combinés pour créer des configurations de 224 E / S dans un rack de format unique (128 entrées dans des modules 32 points et 96 sorties dans des modules 24 points) ou 256 E / S ( 128 entrées dans les modules 32 points et 128 sorties dans les modules 32 points).
Le bit de défaut du bornier (accessible par les bornes de programmation ou le programme d'application) indique l'absence ou la tension incorrecte de l'alimentation du capteur (ou du pré-actionneur) sur le module.
