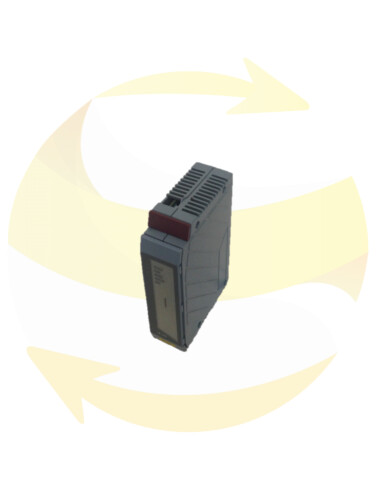

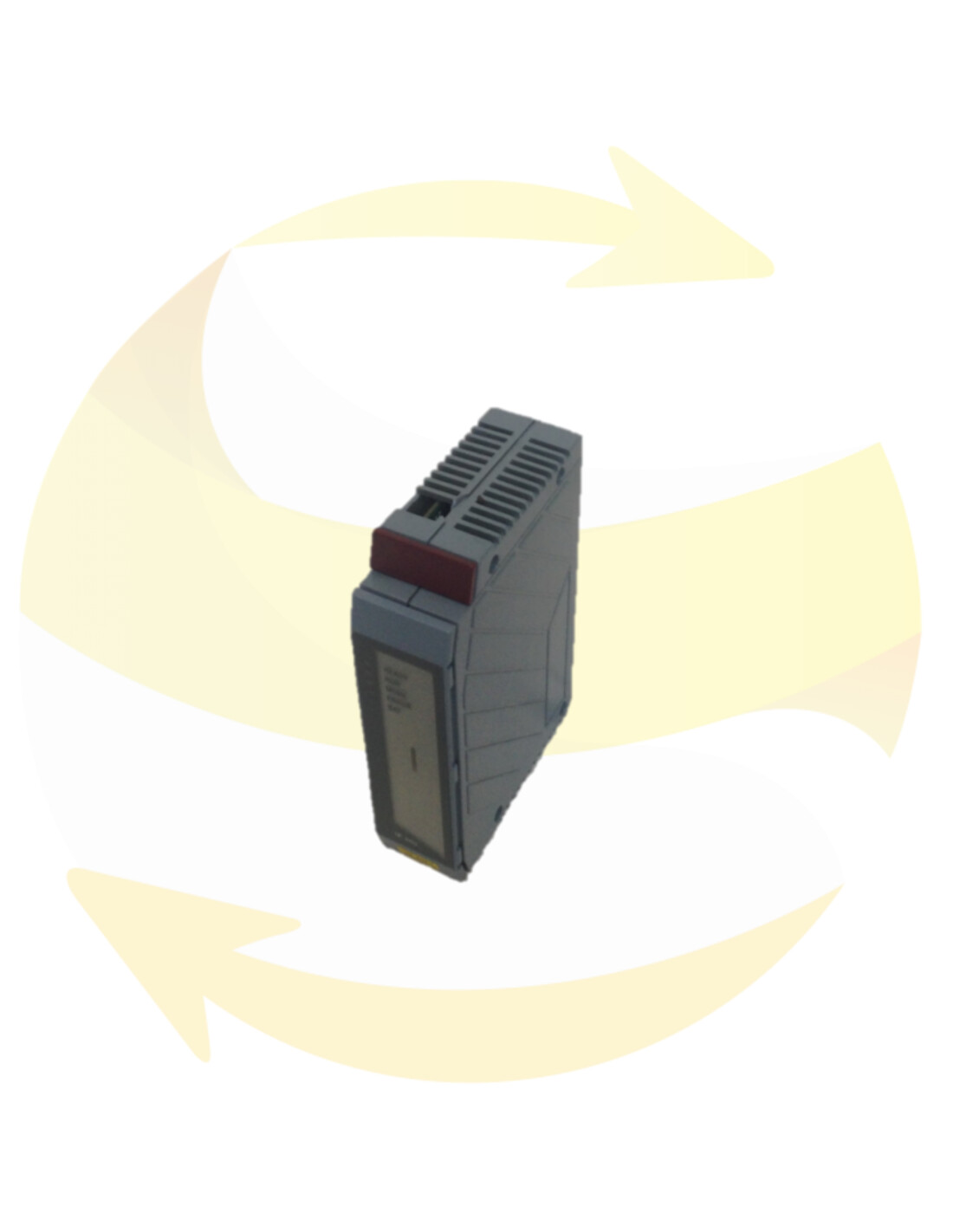

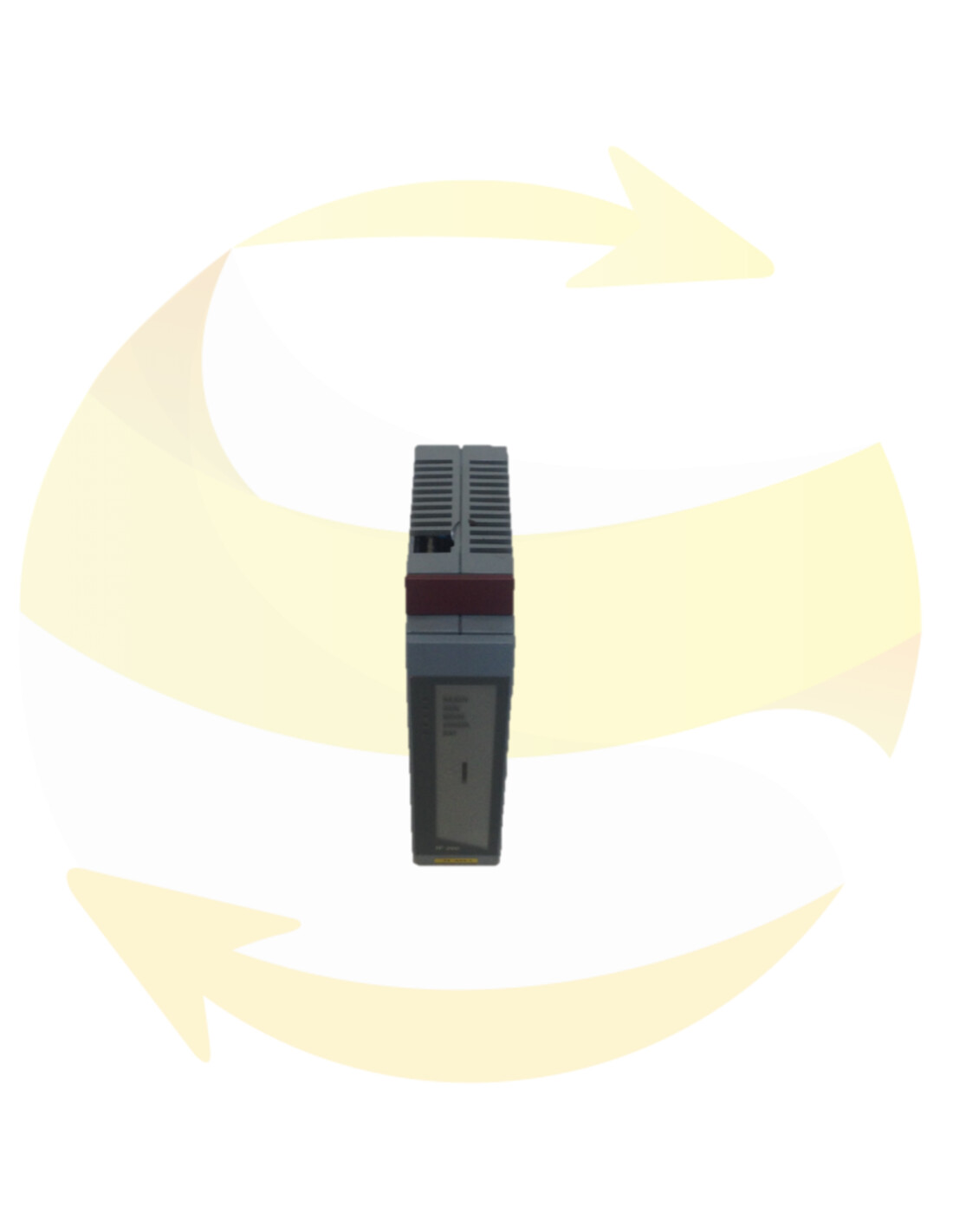

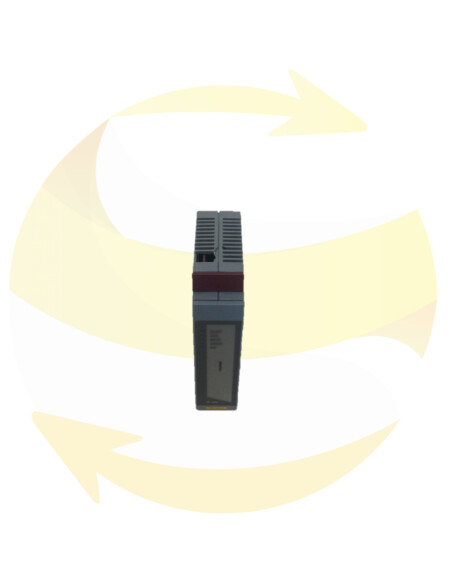

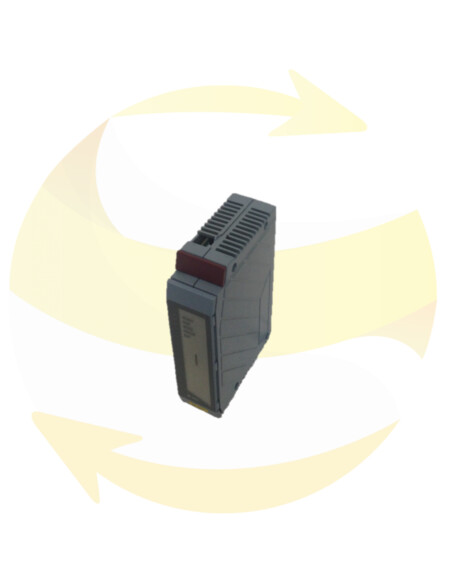

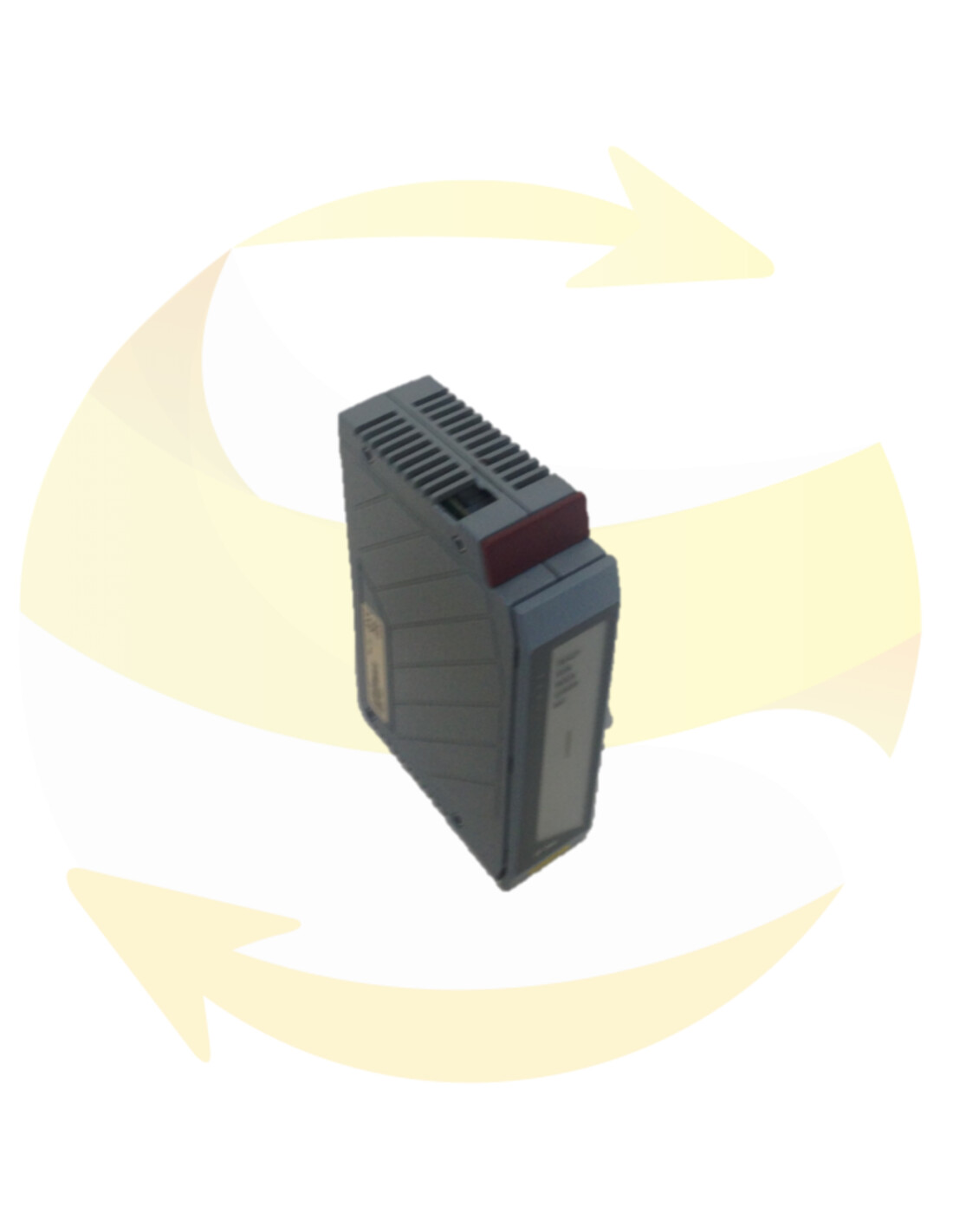

3IF260.60-1 - Processeur d'interface programmable - B&R

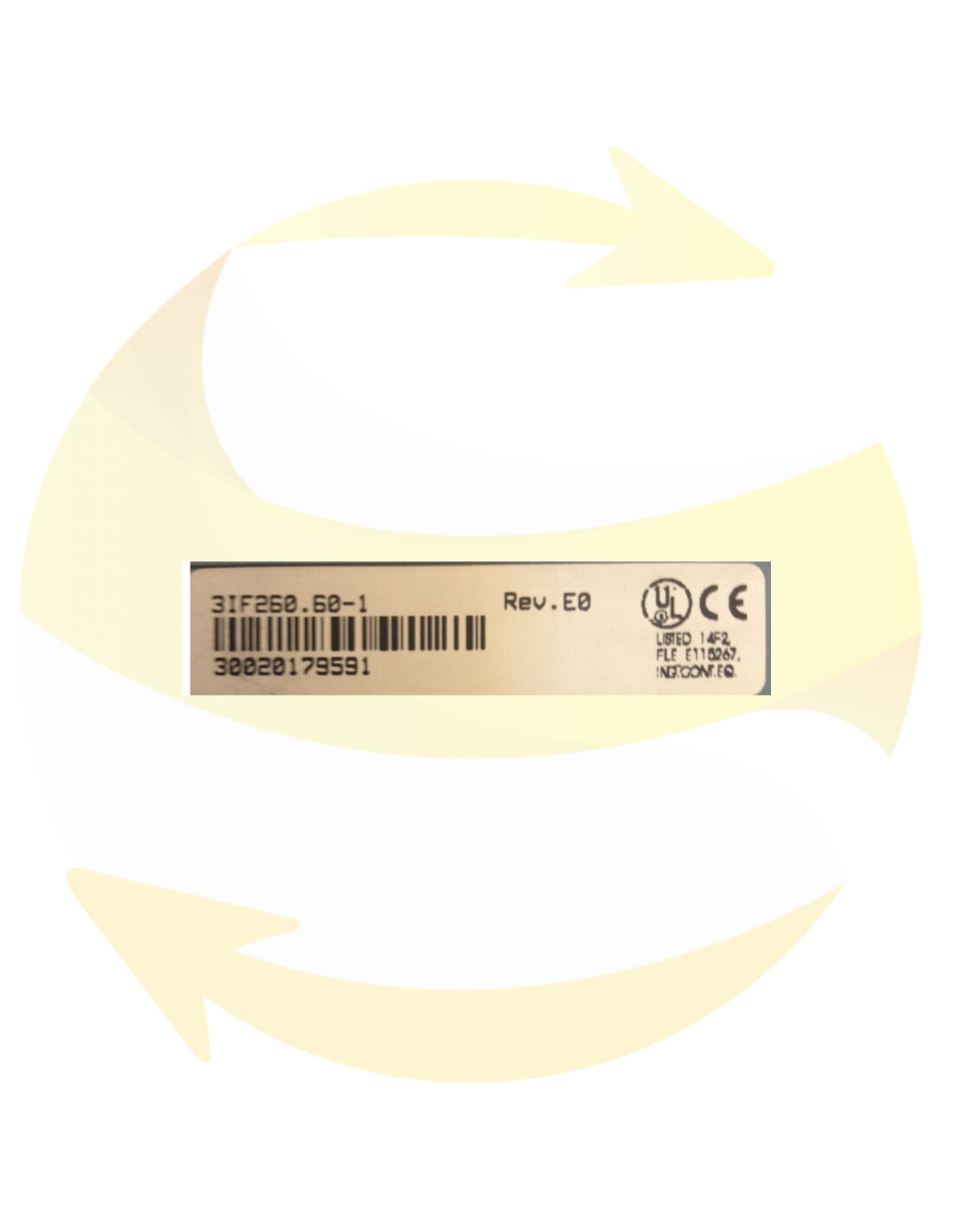

Ce processeur d'interface programmable B&R est de référence 3IF260.60-1. Il appartient à la gamme B&R SYSTEM 2005.
Processeur ou processeur d'interface programmable, SRAM 850 Ko, 1,5 Mo de mémoire flash, 1 emplacement d'insertion
Ce processeur B&R est à votre disposition pour remplacer votre matériel défectueux et dispose d'une garantie adaptée à vos besoins.
Le module IF260 peut être utilisé en tant que CPU ou en tant que processeur d’interface programmable. Le module reconnaît le mode de fonctionnement correct à partir de l'emplacement utilisé (emplacement 3 -> module de la CPU). Habituellement, le module est utilisé comme processeur d’interface pour alléger la charge du processeur. Le module IF260 est équipé d'une section CPU et d'un emplacement d'insertion pour les modules d'interface.
Le processeur d'interface programmable (comme avec les processeurs d'E / S intelligents) possède également un cœur de processeur local avec un processeur RISC, une RAM locale et un système d'exploitation. La zone DPR (bibliothèque "PPdpr") sert d'interface de communication entre l'automate de la CPU et l'IF260. Un projet doit être créé pour chaque processeur parallèle dans B & R Automation StudioTM.
La CPU de l'API et le processeur local ont toujours accès à cette zone de données, ce qui garantit la cohérence des données pour le type de données UINT. Des structures de données plus grandes ne peuvent pas être utilisées.
L'emplacement d'insertion pour les modules d'interface permet d'intégrer différents systèmes de bus et de réseau dans le système B & R SYSTEM 2005.
B & R System 2005 est constitué de modules encapsulés. Les modules (sauf l'alimentation et la CPU) peuvent être insérés dans n'importe quel ordre sur la plaque de base.
La plaque de base est suspendue à un rail de montage (conformément à la norme EN 50022 - 35 x 7,5 mm). Ce rail de montage est connecté de manière conductrice à la paroi arrière de l'armoire de commande.
Le système de bus et les lignes d'alimentation sont fournis sur les modules de plaque de base. Les plaques de base sont disponibles en différentes longueurs (6, 9, 12, 15 emplacements).
