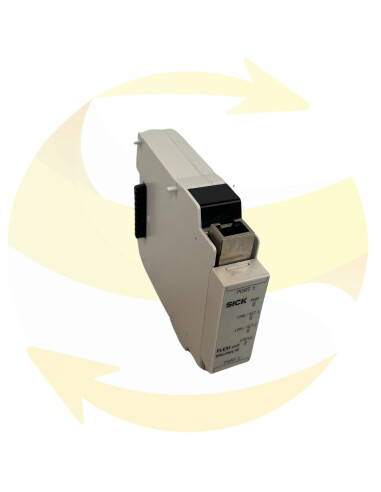

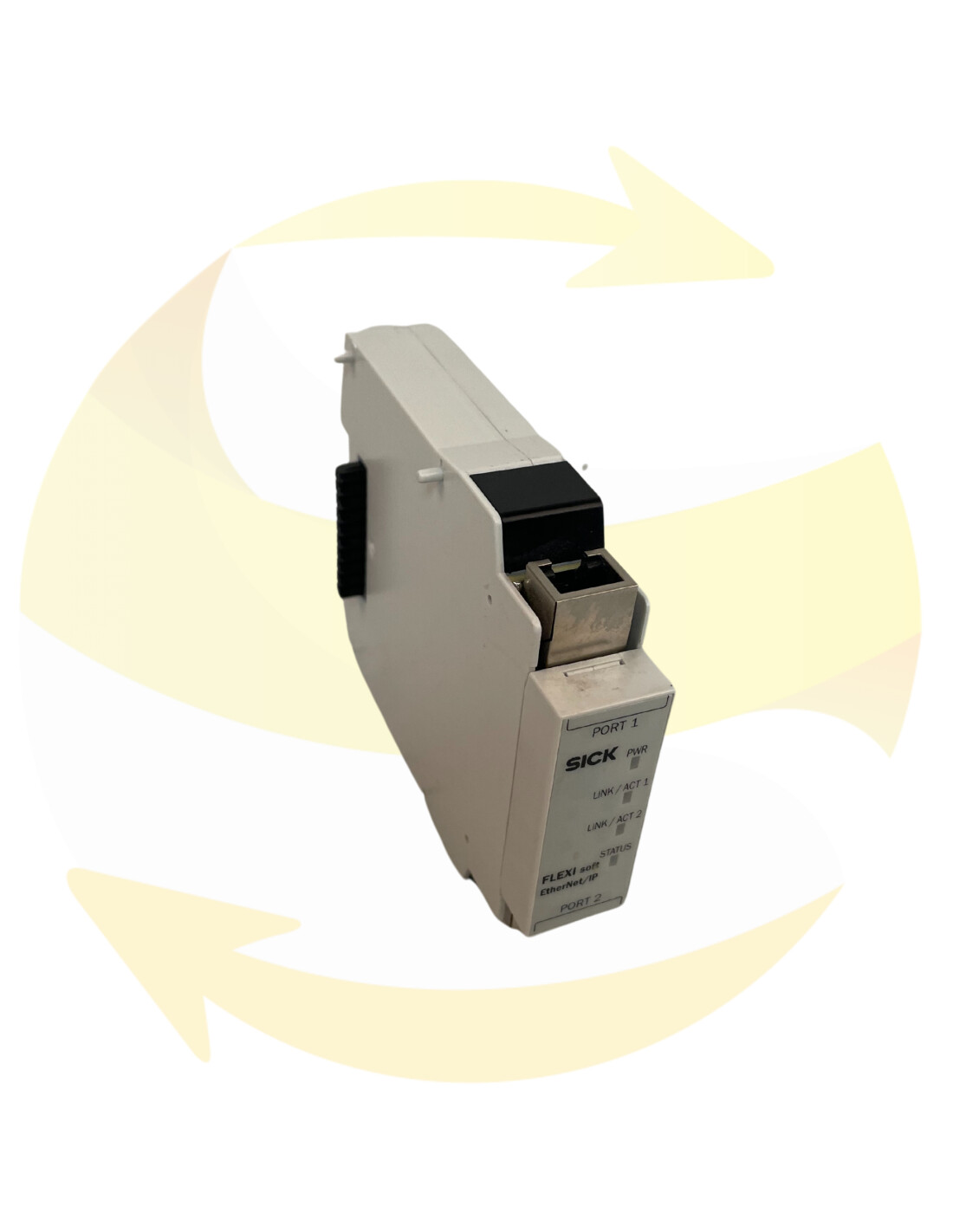

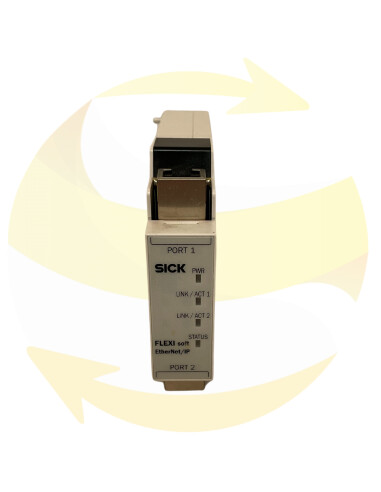

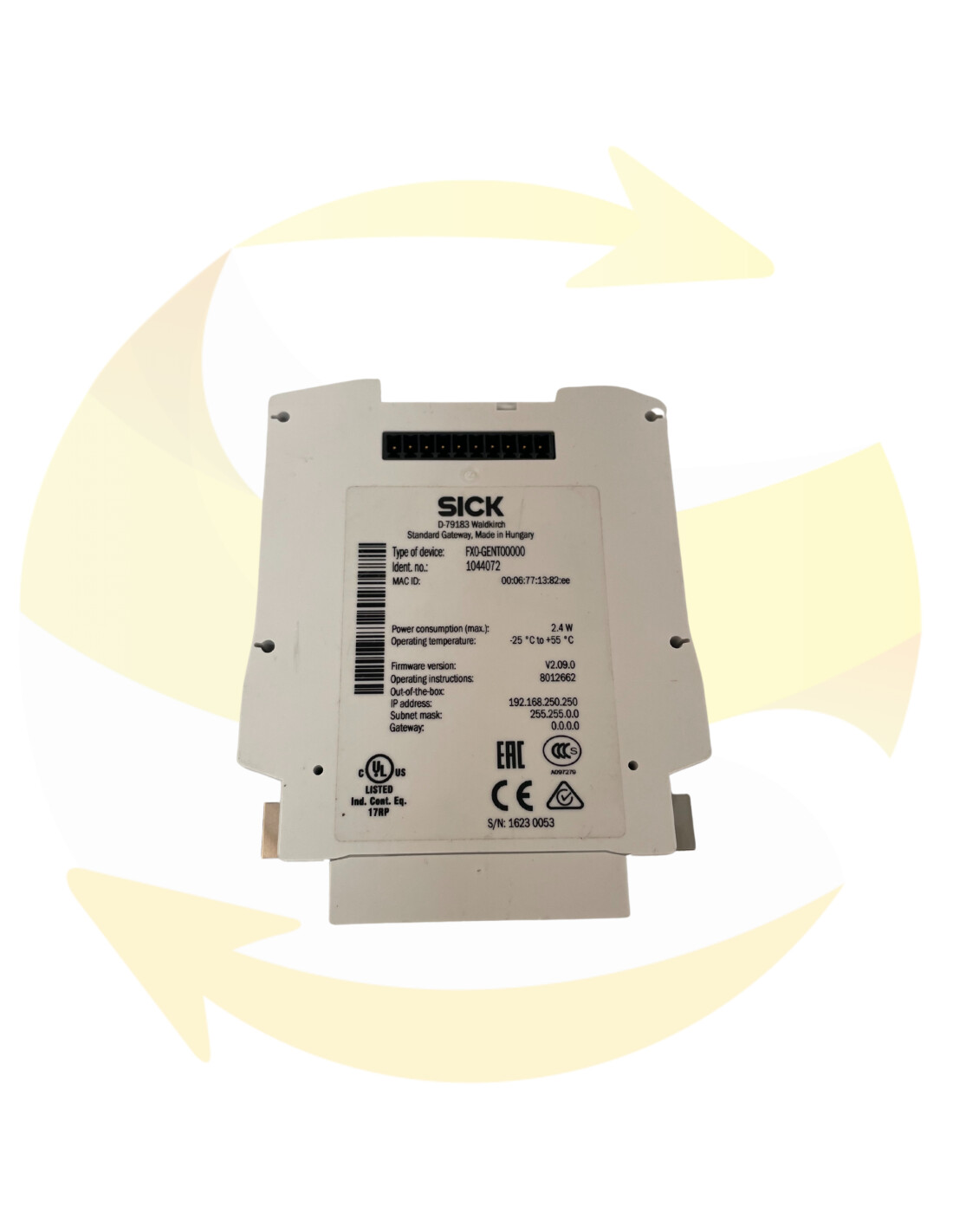

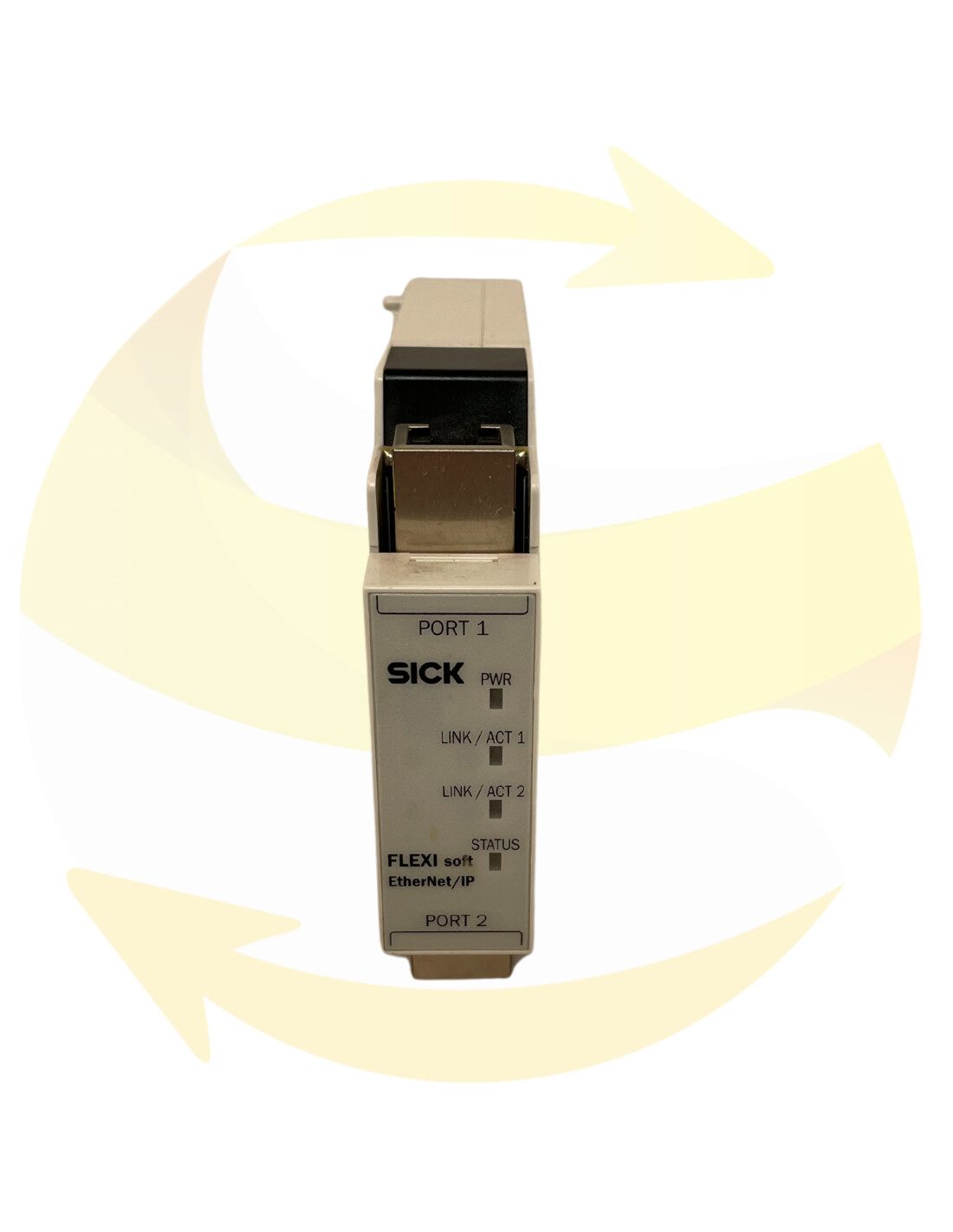

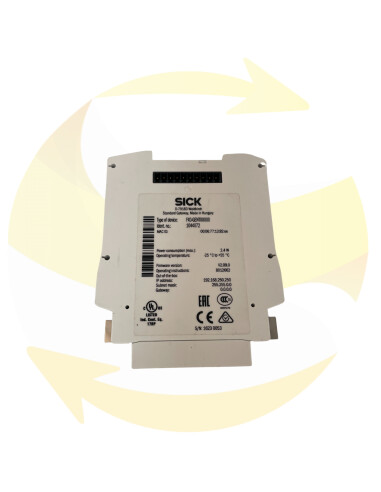

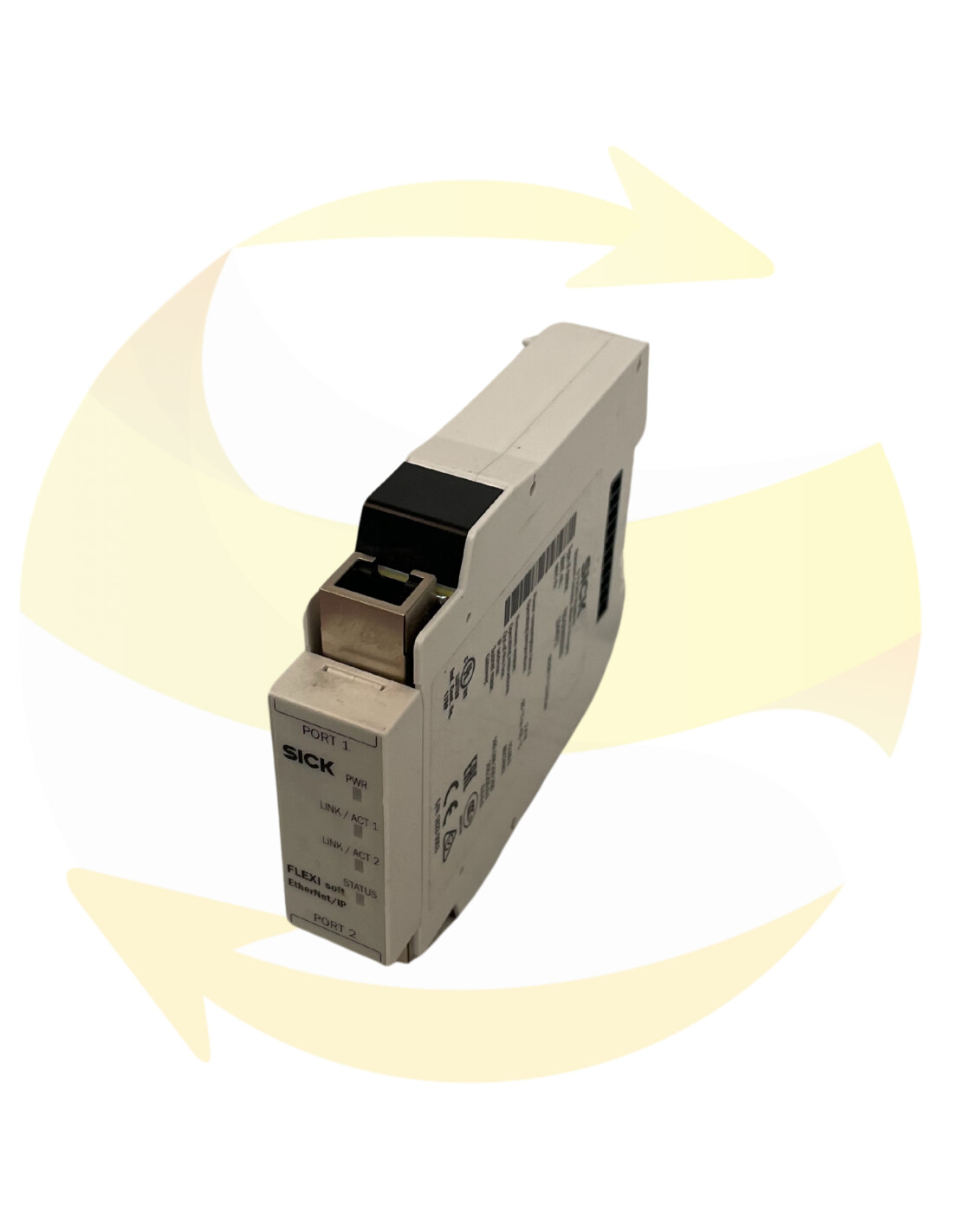

FX0-GENT00000 - Module de sécurité - SICK

Les capteurs et les éléments de commutation (par ex. barrages immatériels, scanners laser, interrupteurs, capteurs, codeurs, commutateurs, interrupteurs d’arrêt d’urgence) sont connectés au système de commande de sécurité modulaire Flexi Soft et reliés de manière logique entre eux. Les actionneurs associés aux machines ou installations peuvent être désactivés en toute sécurité via les sorties de commutation du système de commande de sécurité.

Le système Flexi Soft se distingue par les propriétés système suivantes :

• Structure modulaire : 1 module principal, jusqu’à 2 passerelles différentes et 12 modules d’extension 1)

• 96 entrées numériques sécurisées maximum

• 12 entrées analogiques sécurisées maximum 2)

• Configuration possible de 48 sorties numériques sécurisées maximum ou de 96 sorties numériques non sécurisées

• maximum

• Utilisation d'un maximum de 255 blocs de fonction logiques et spécifiques à l'application.

• Blocs de fonction logiques, comme AND, OR, NOT, XNOR, XOR

• Blocs de fonction spécifiques à l'application, comme arrêt d'urgence, bimanuel, inhibition, presses, détection de la distance d'arrêt, sélecteur de mode, réinitialisation, redémarrage

• Peut être intégré dans différents réseaux avec des passerelles (EtherNet/IP™, Modbus TCP, PROFINET IO, PROFIBUS DP, DeviceNet, CANopen et EtherCAT)

• Passerelle sécurisée pour EFI-pro

• 2 interfaces EFI sur les modules principaux FX3-CPU1, FX3-CPU2 et FX3-CPU3

Les logiciels de configuration Flexi Soft Designer et Safety Designer sont disponibles pour configurer les tâches de commande.

Architecture du système

Un système Flexi Soft comprend les modules suivants :

• 1 connecteur système Flexi Soft

• 1 module principal Flexi Soft

• Jusqu'à 2 passerelles Flexi Soft

• Jusqu’à 12 modules d’extension Flexi Soft 3)

• 8 modules de relais UE410-2RO supplémentaires maximum et/ou 4 modules de relais UE410-4RO (c.-à-d. 16 sorties à relais de sécurité max.)
