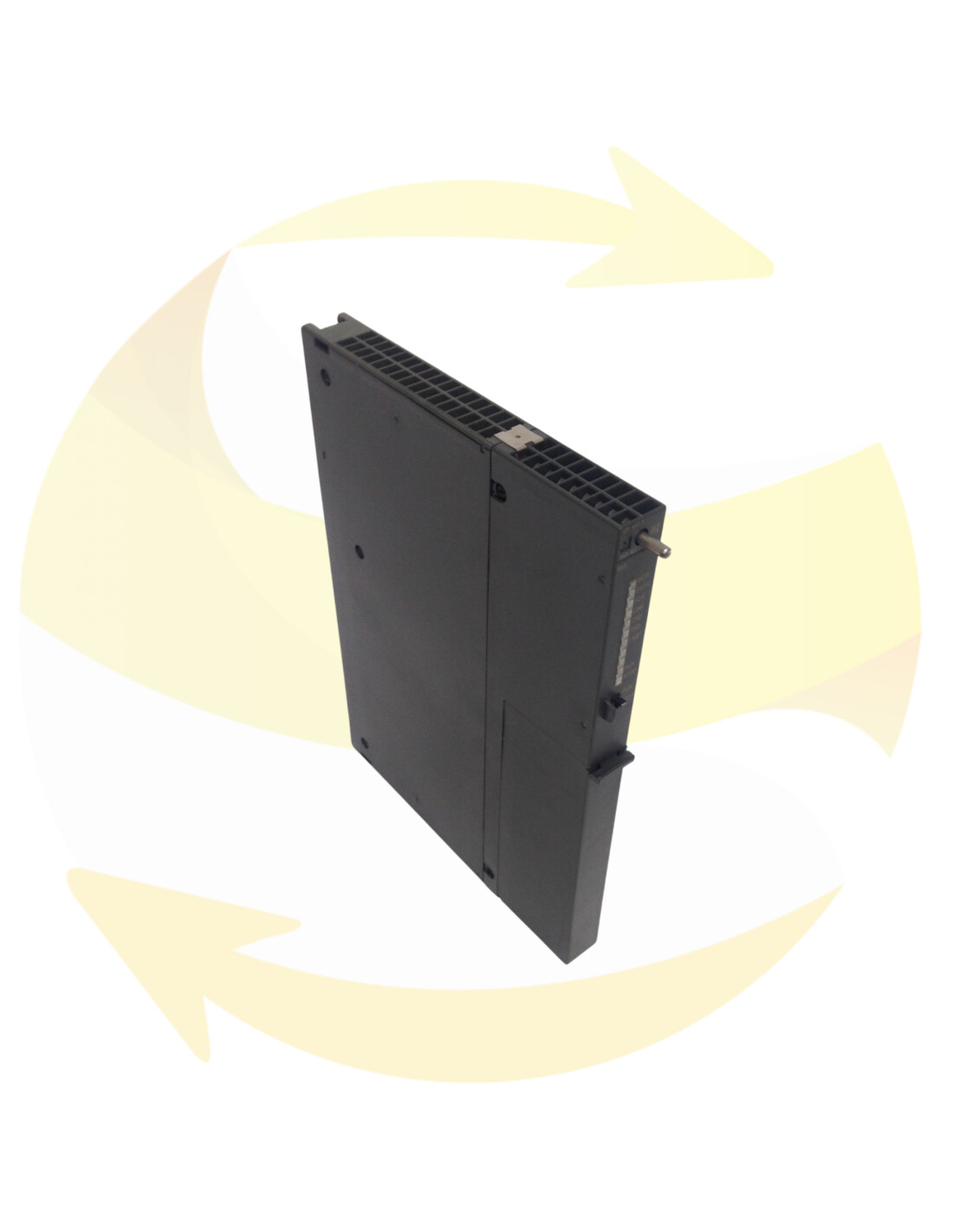

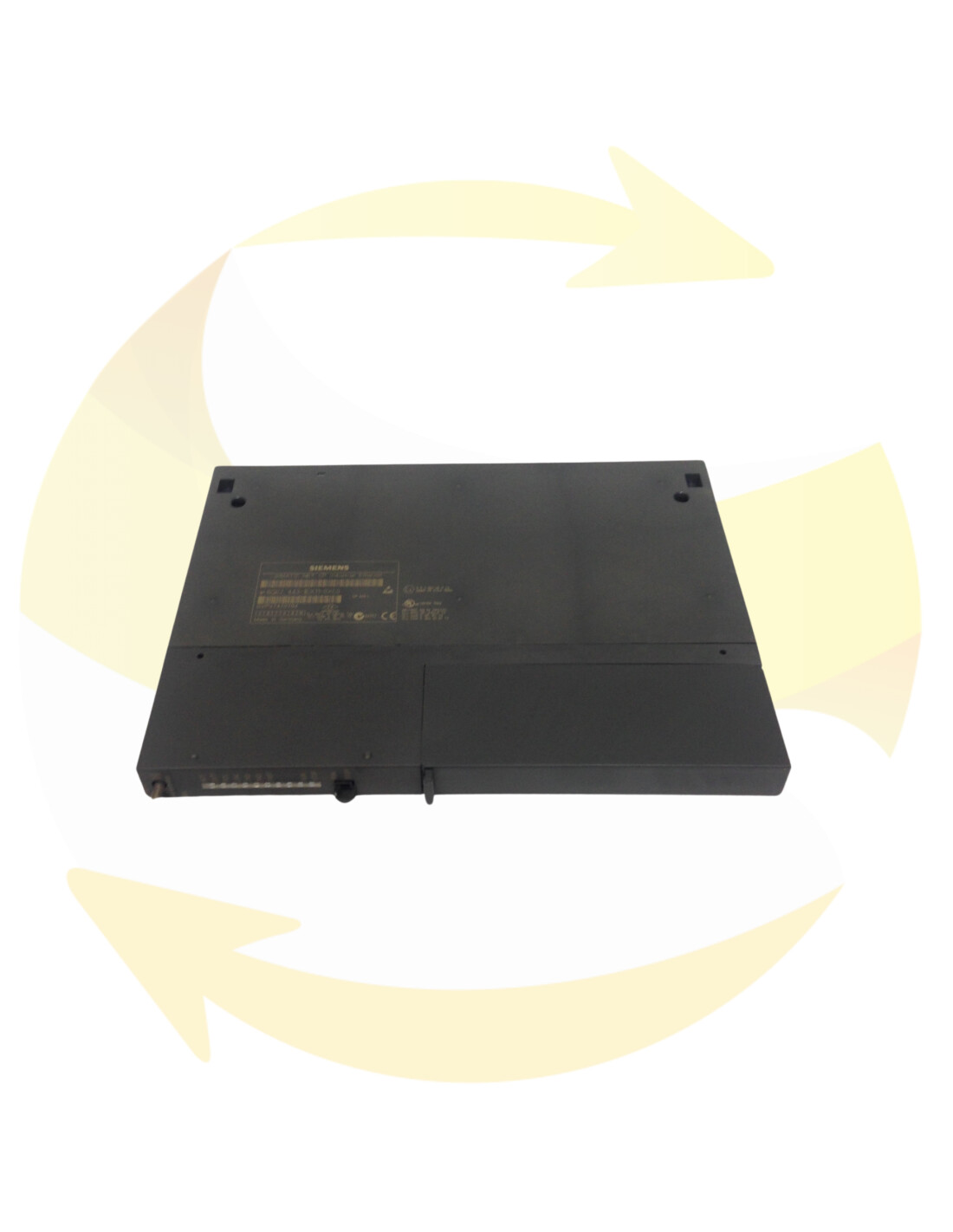

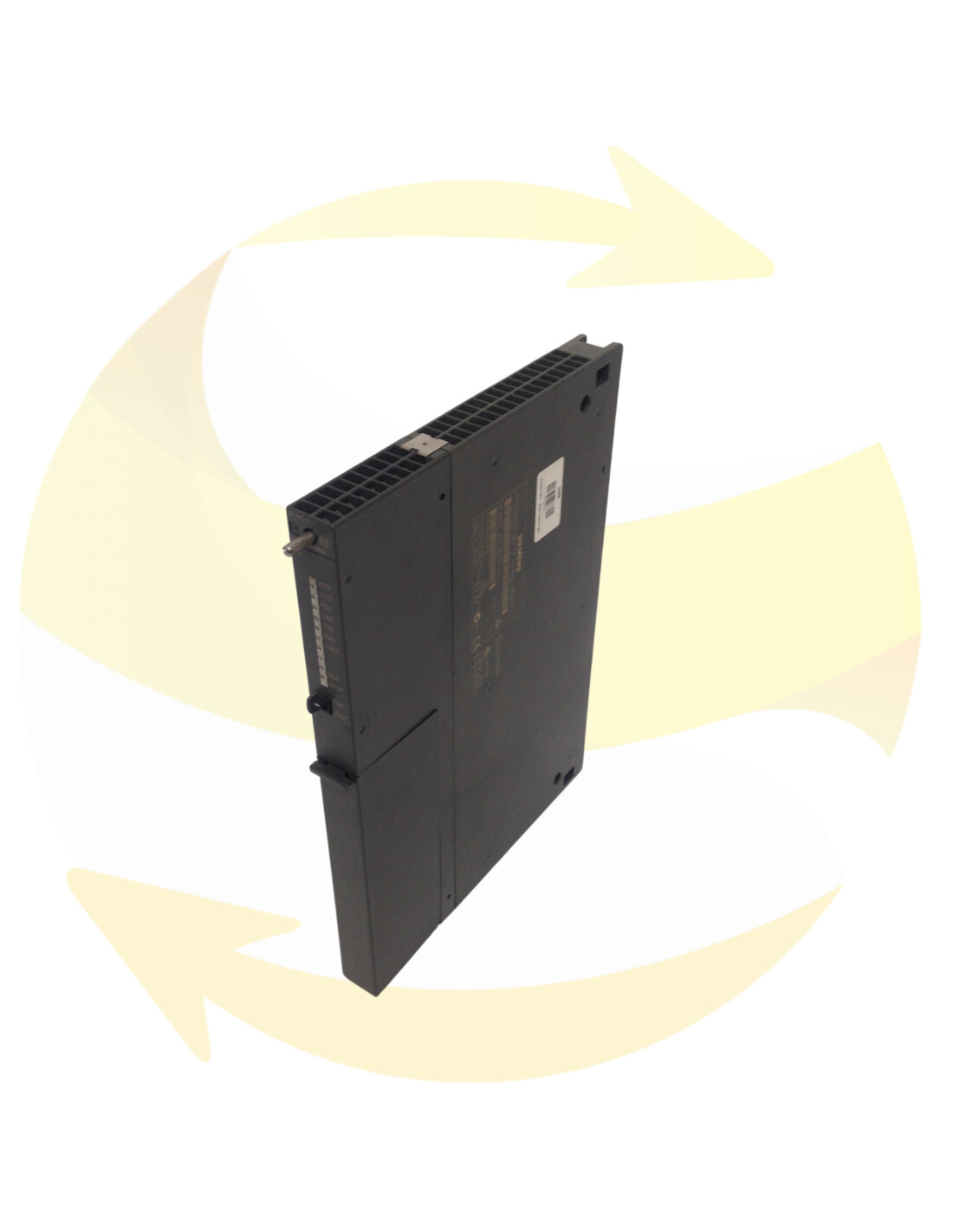

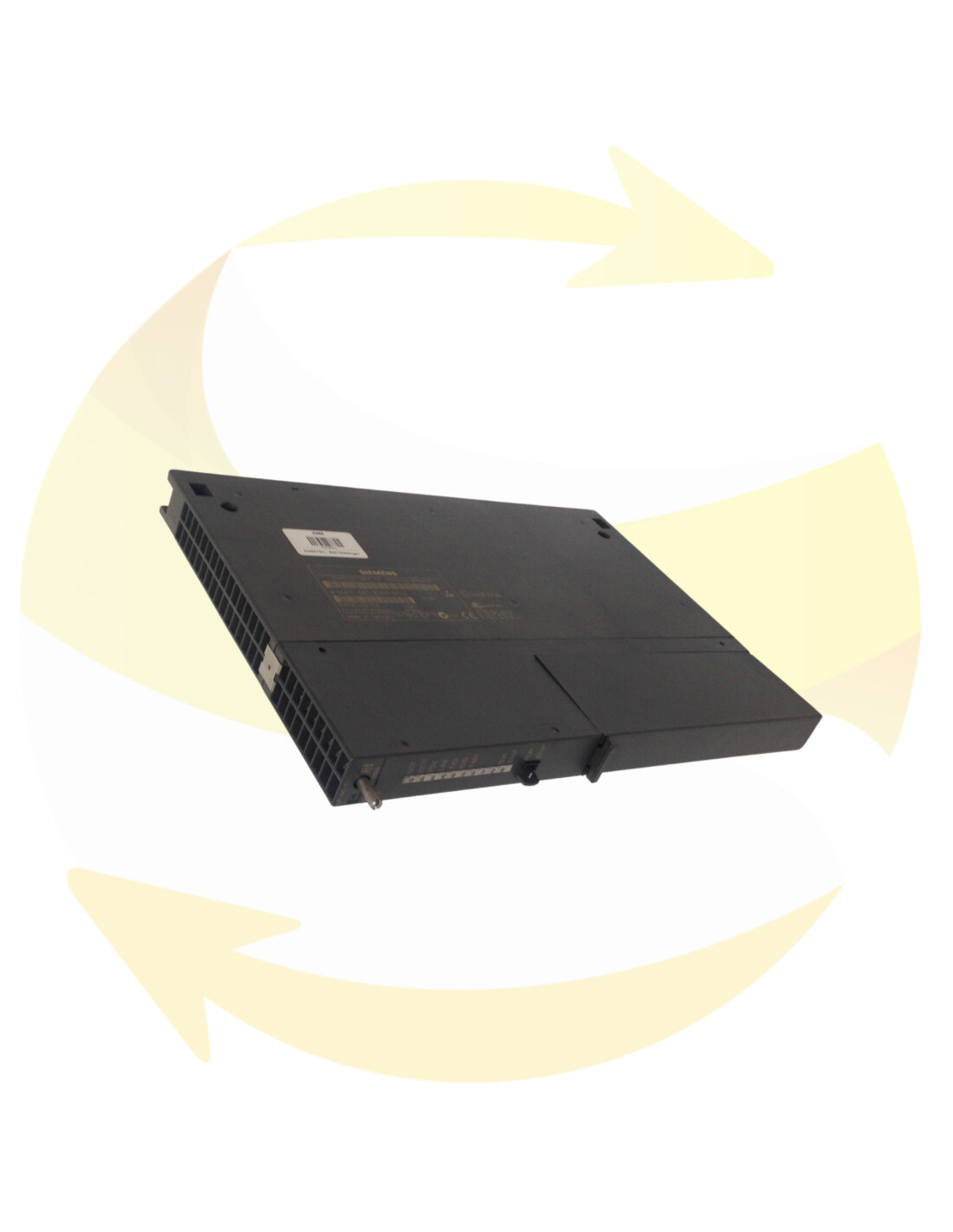

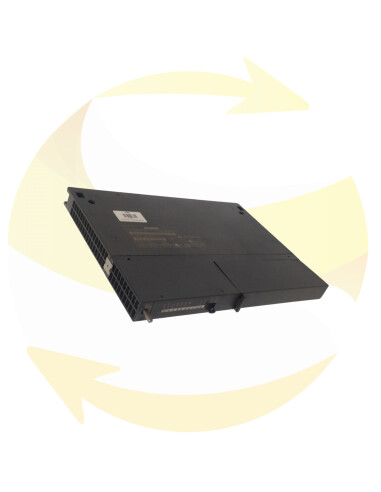

6GK7443-1EX11-0XE0 - Processeur de communication - SIEMENS
Ce processeur de référence 6GK7443-1EX11-0XE0 et de marque SIEMENS fait partie de la gamme SIMATIC S7-400.
CP 443-1 - PROCESSUS DE COMMUNICATION CP443-1 POUR LA CONNEXION DE SIMATIC S7-400 W. IND. ETHERN., ISO/TCP/IP ET UDP COMM. S7.
Ce processeur SIEMENS est à votre disposition pour remplacer votre matériel défectueux et dispose d'une garantie adaptée à vos besoins.
Le processeur de communication CP 443-1 est conçu pour fonctionner avec un automate programmable S7-400 (standard) et S7-400H (système tolérant aux pannes). Il permet de connecter le S7-400 / S7-400H à Industrial Ethernet.
Le CP 443-1 prend en charge les services de communication suivants:
Communication S7 avec
- Fonctions PG
- Fonctions de surveillance et de contrôle de l'opérateur
- Echange de données sur les liaisons S7 (connexions S7 à haute disponibilité possibles)
Communication compatible S5 avec
- Interface SEND / RECEIVE via des liaisons de transport ISO
- Interface SEND / RECEIVE via les connexions ISO-on-TCP et UDP
- Interface SEND / RECEIVE via les connexions TCP
- Avec l'interface SEND / RECEIVE via des connexions TCP, le CP 443-1 prend en charge l'interface de socket TCP / IP disponible sur pratiquement tous les systèmes d'extrémité.
- Multicast sur connexion UDP
Le mode multicast est rendu possible en sélectionnant une adresse IP appropriée lors de la configuration des connexions.
- Services FETCH / WRITE (serveur correspondant au protocole S5) via des connexions de transport ISO, des connexions ISO-on-TCP et des connexions TCP
Ici, le SIMATIC S7-400 avec le CP 443-1 est toujours le serveur (établissement de connexion passif) tandis que l'accès par extraction ou écriture (fonction client avec établissement de connexion actif) est toujours initié par un SIMATIC S5 ou un appareil d'une autre gamme.
- LOCK / UNLOCK avec les services FETCH / WRITE (en fonction de la CPU)
Synchronisation de l'heure sur Industrial Ethernet selon la procédure définie suivante:
- Mode SIMATIC
Le CP reçoit les messages d'heure MMS et synchronise son heure locale;
ou
- Mode NTP (NTP: Network Time Protocol)
Le CP envoie des requêtes d'heure à un serveur NTP à intervalles réguliers.
- Peut être adressé en utilisant une adresse MAC réglée en usine
Le CP peut être atteint en utilisant l'adresse MAC réglée en usine pour permettre l'attribution d'adresse IP; le CP prend en charge la fonction PST (Primary Setup Tool).
