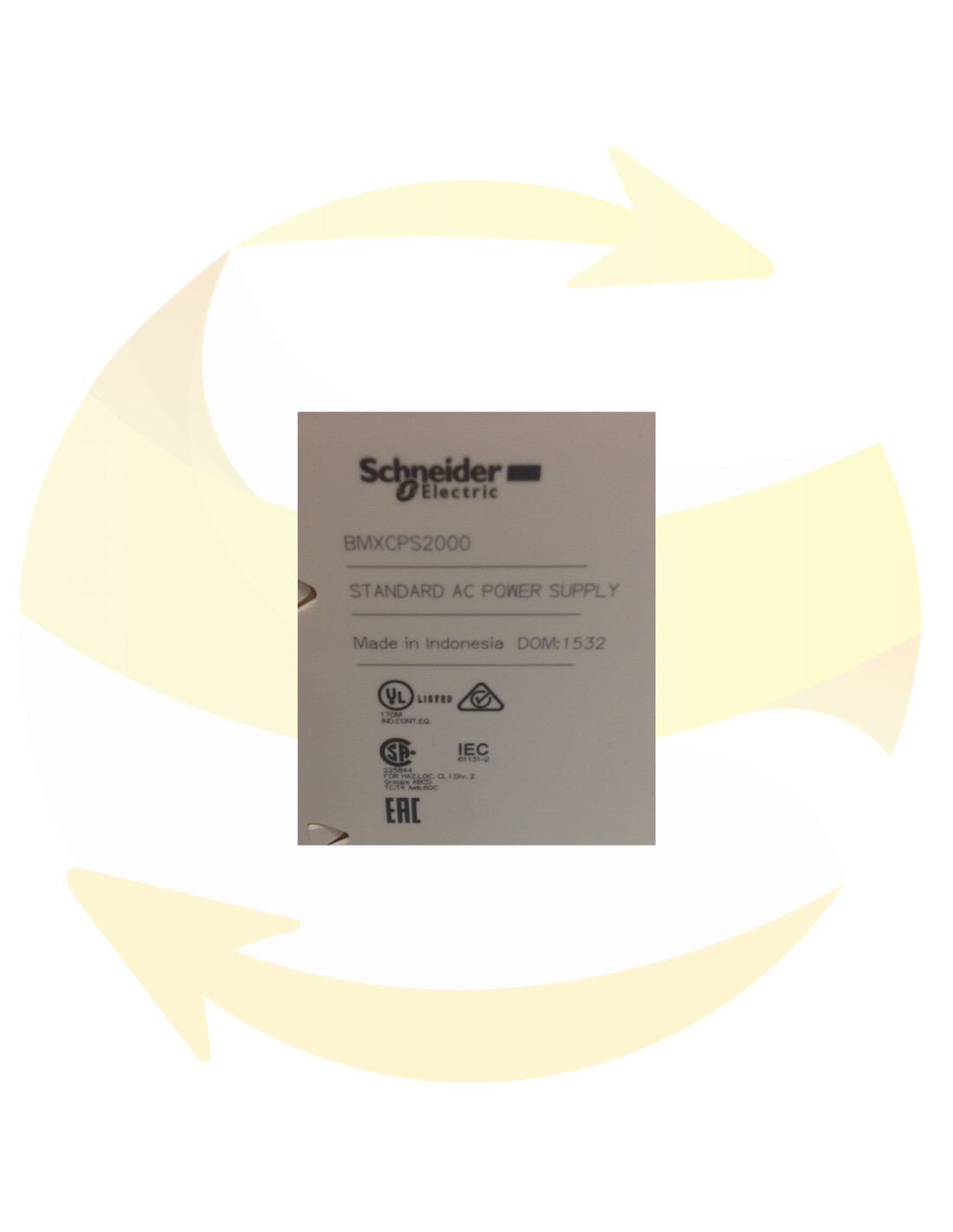

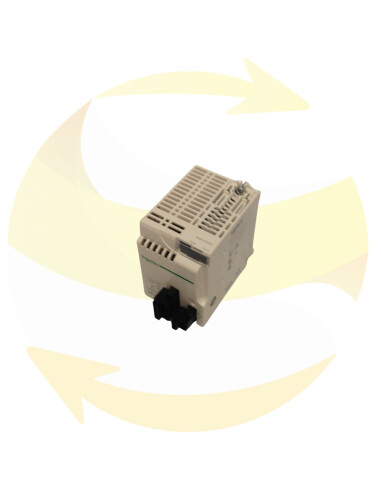

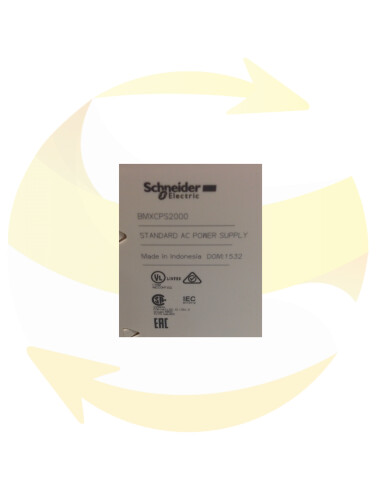

BMXCPS2000 - Module d'alimentation - SCHNEIDER ELECTRIC

Les modules alimentation BMX CPS xxxx sont destinés à l’alimentation de chaque rack Modicon M340 BMX XBP xx00 et de ses modules installés.
L’offre de modules d’alimentation Modicon M340 comprend :

Trois modules alimentation pour réseau à courant continu :
- module alimentation c 24 V isolée BMX CPS 2010,
- module alimentation c 24...48 V isolée BMX CPS 3020,
- module alimentation c 125 V BMX CPS 3540T (température de fonctionnement étendue -25° à +70°C),

Deux modules alimentation pour réseau à courant alternatif :
- module alimentation a 100...240 V, 20 W BMX CPS 2000,
- module alimentation a 100...240 V, 36 W BMX CPS 3500.

Le module alimentation est choisi en fonction :
- du réseau d’alimentation électrique : c 24 V, c 48 V, c 125 V ou a 100...240 V,
- de la puissance nécessaire, voir bilan de consommation.

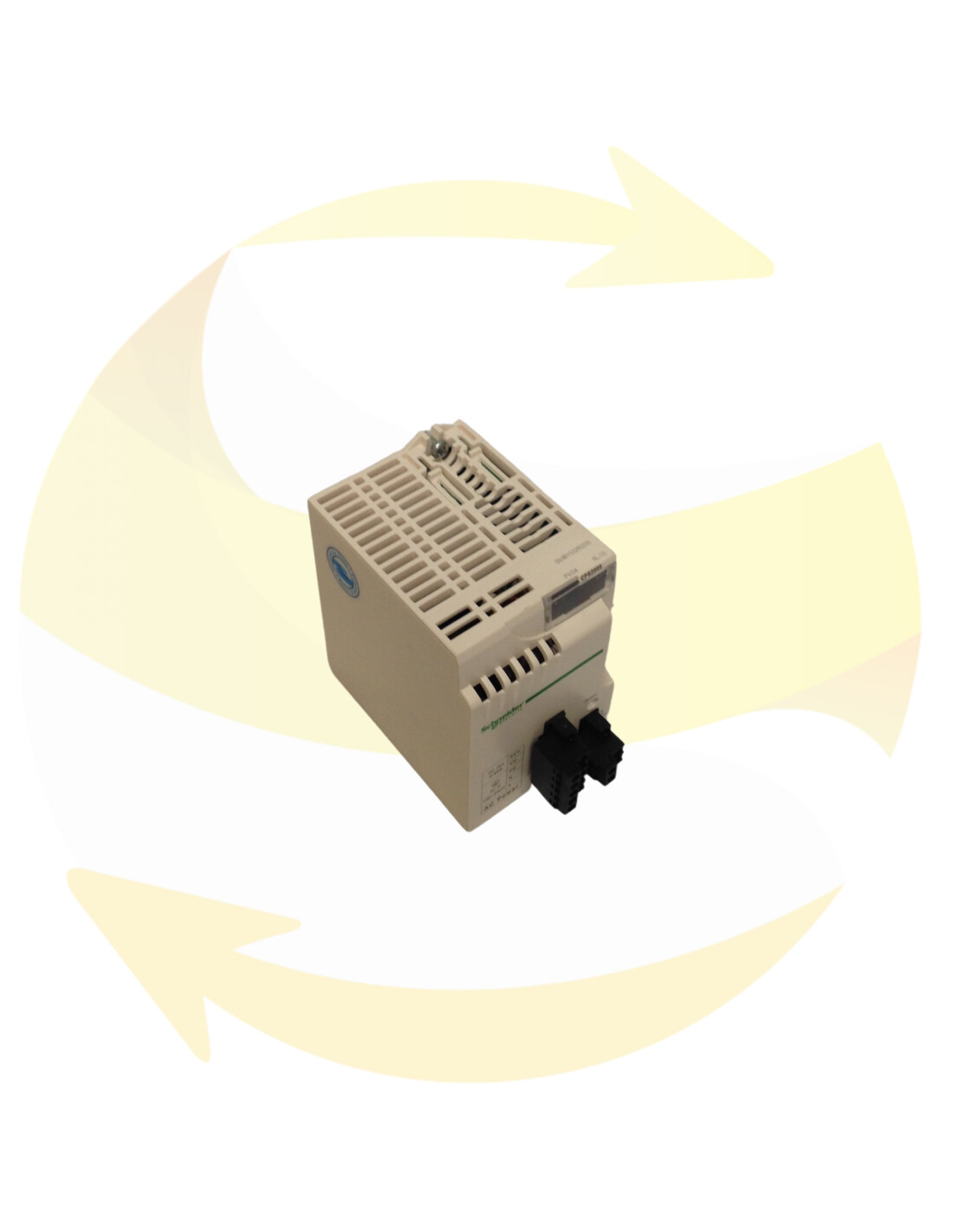

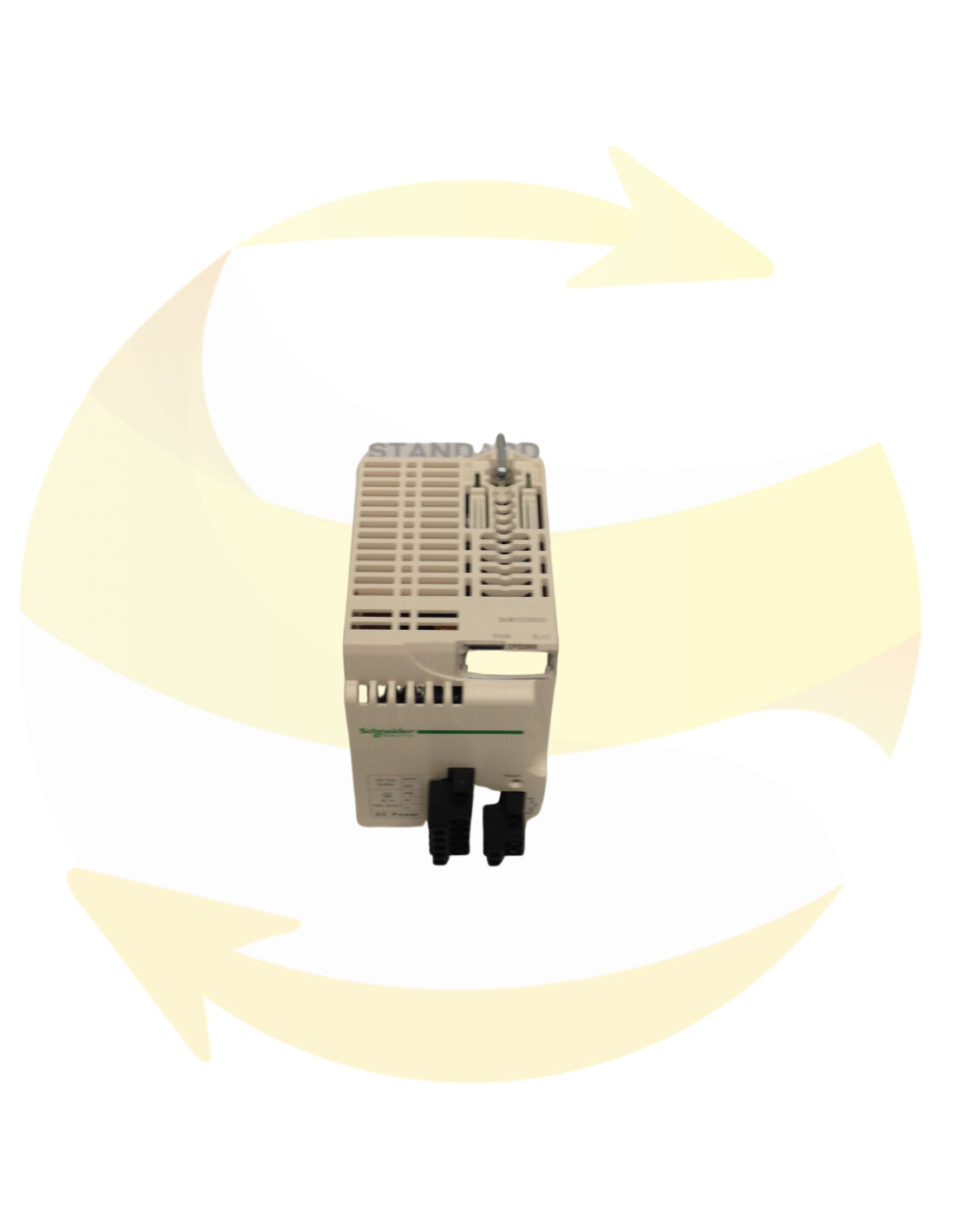

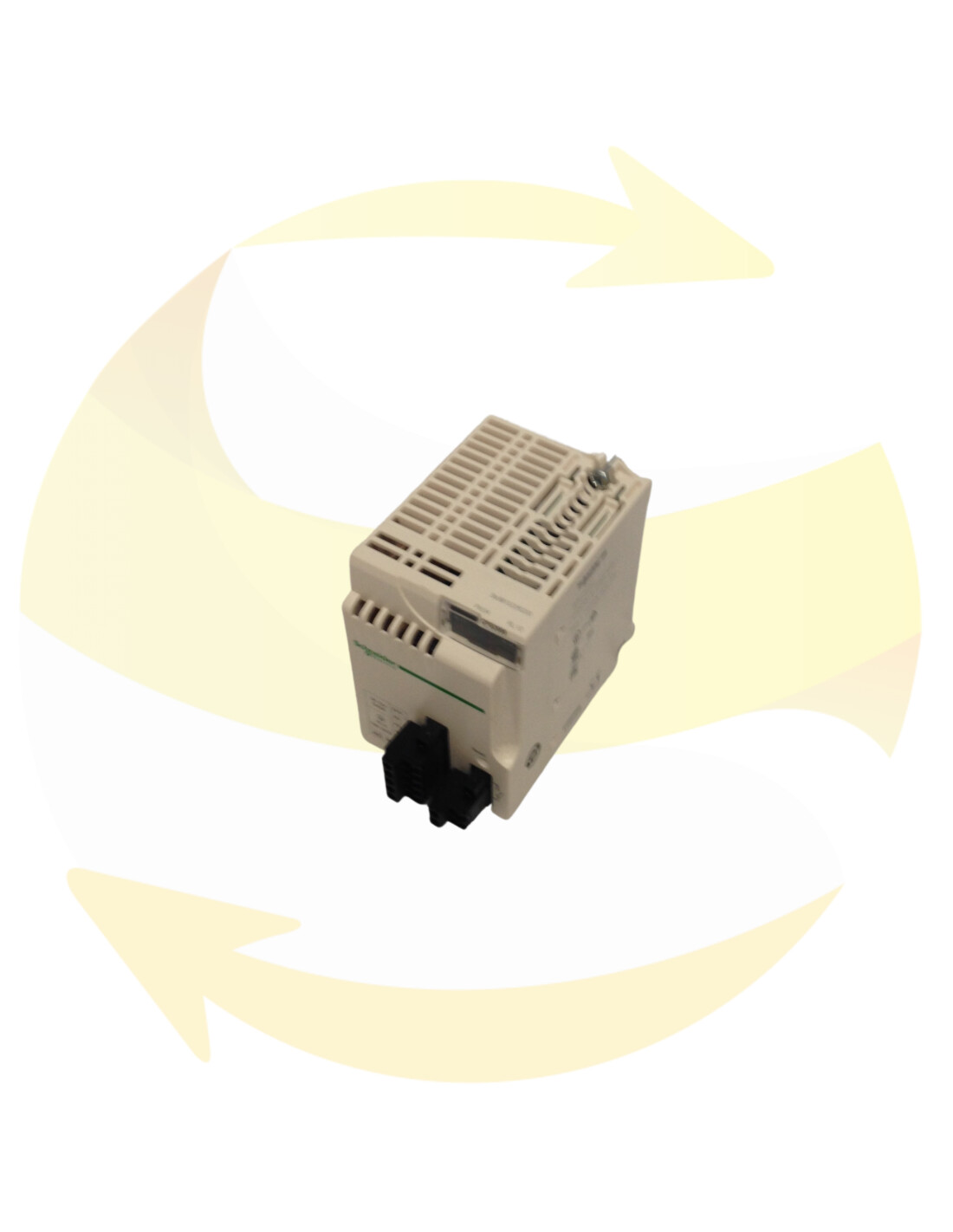

Les modules alimentation BMX CPS pppp disposent en face avant de :

1 Un bloc de visualisation comprenant:
- un voyant OK(vert), allumé si les tensions racks sont présentes et correctes,
- un voyant 24V(vert), allumé lorsque la tension capteur est présente(uniquement avec les modules alimentation courant alternatif BMX CPS 2000/3500/3540T).

2 Un bouton-poussoir RESET à pointe de crayon provoquant une reprise à froid de
l’application.

3 Un connecteur 2 contacts recevant un bornier débrochable (à vis à cage ou
à ressort) pour le raccordement du relais alarme.

4 Un connecteur 5 contacts recevant un bornier débrochable (à vis à cage ou
à ressort) pour le raccordement :
- du réseau d’alimentation c ou a,
- de la terre de protection,
- de la tension c 24 V dédiée à l’alimentation des capteurs d’entrées (uniquement avec modules alimentation courant alternatif BMX CPS 2000/3500/3540T).
