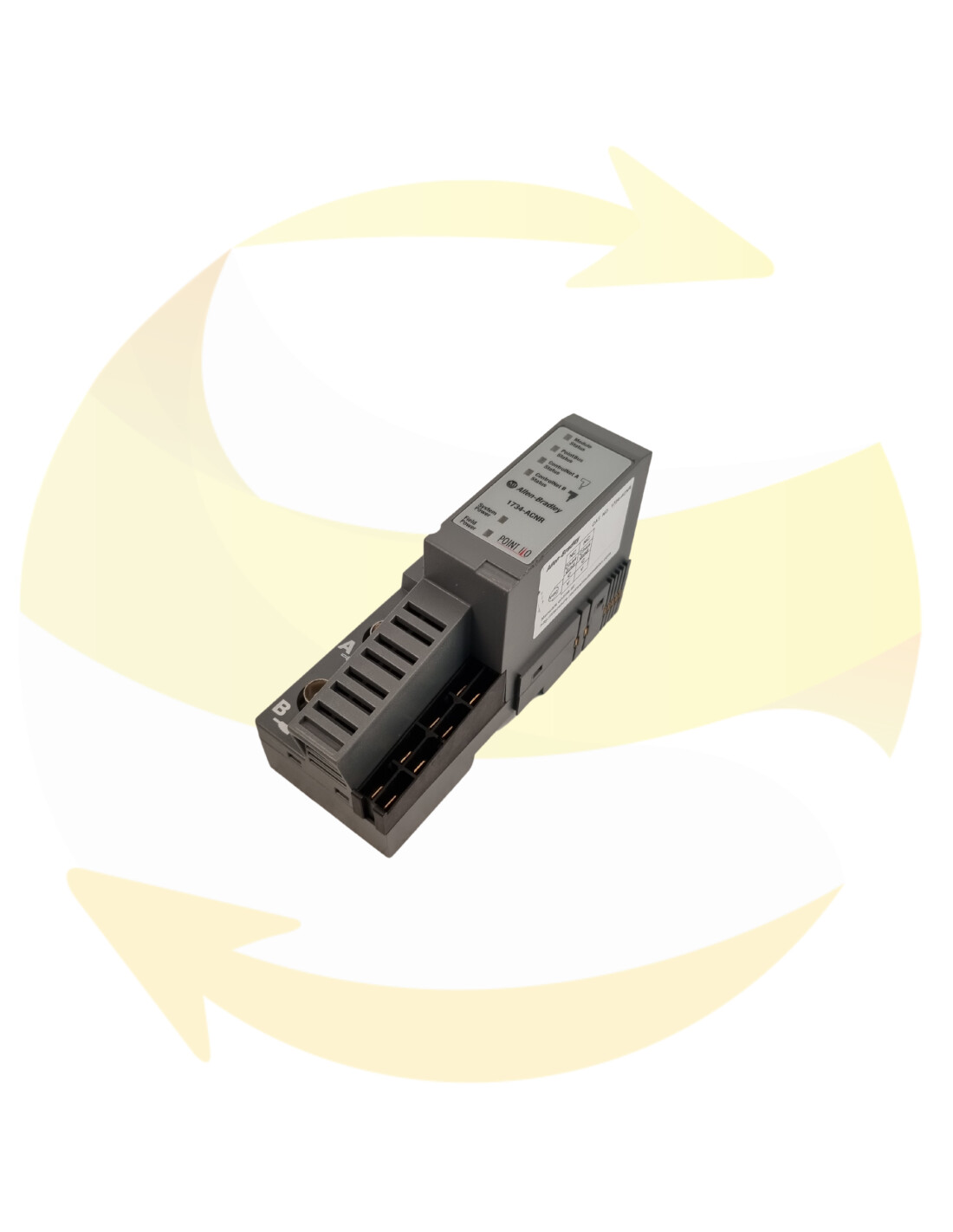

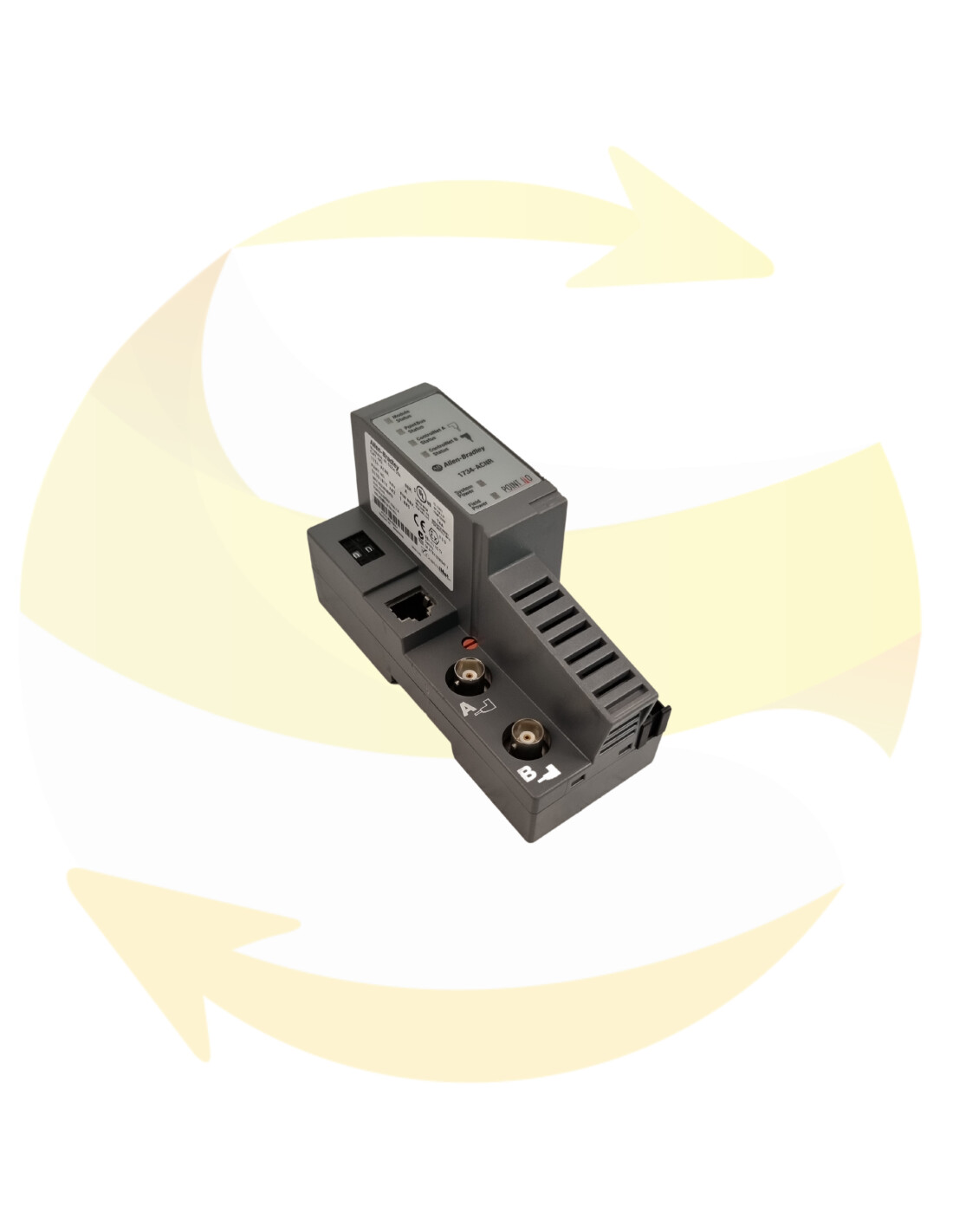

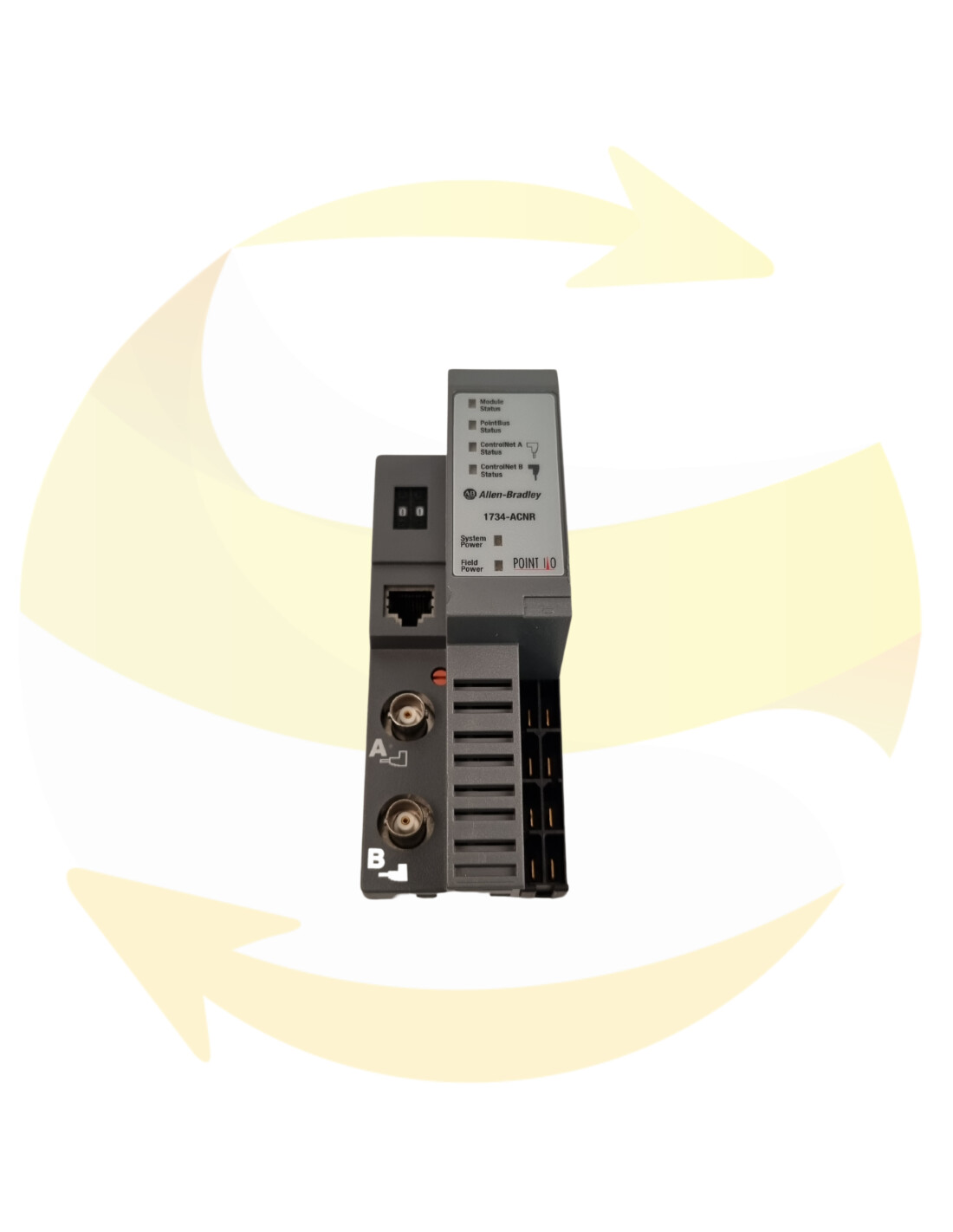

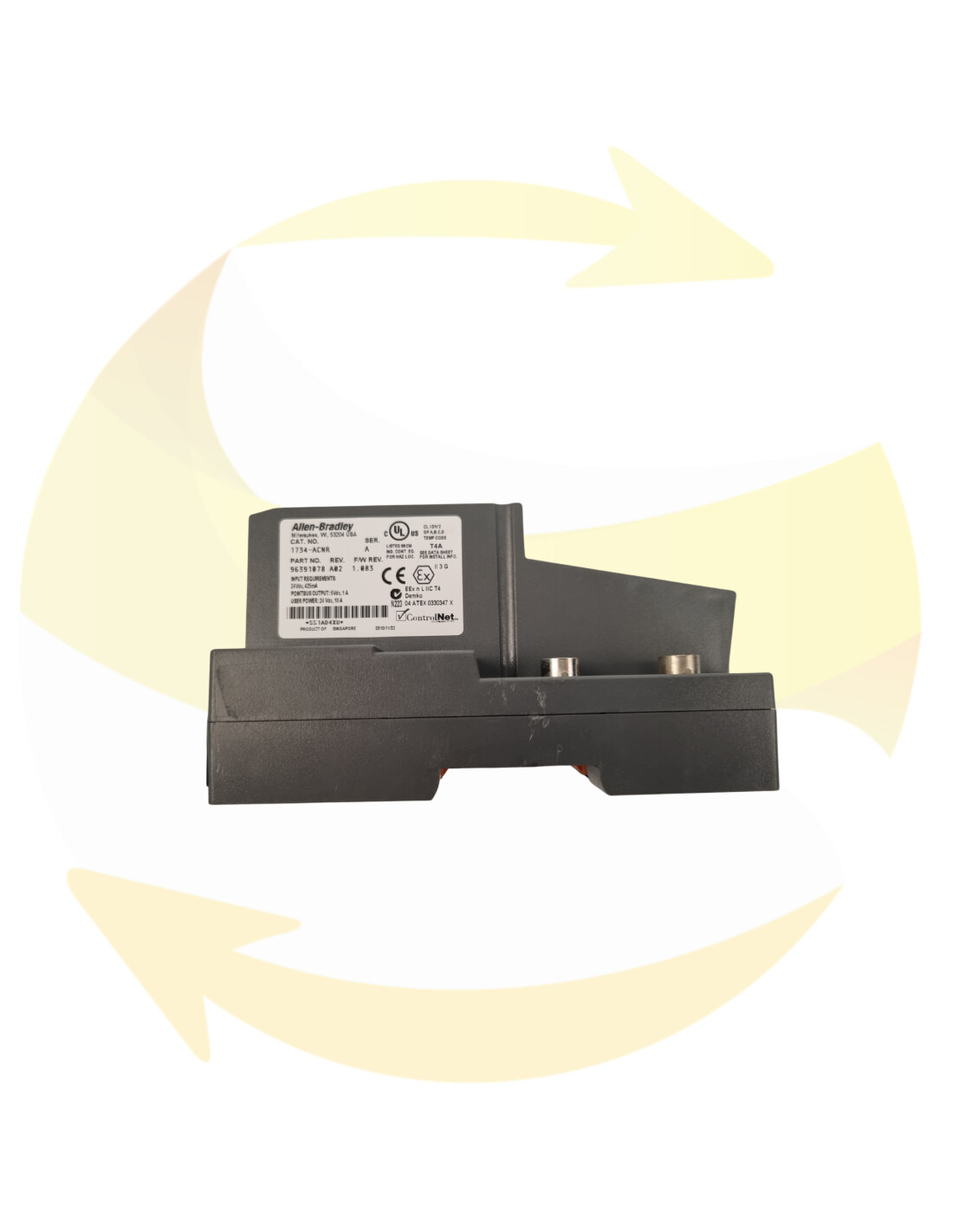

1734-ACNR - Automate - ALLEN BRADLEY

Pour les modules d'entrée, les entrées CC sont de 24 V CC nominal, avec une plage d'entrée de 10…28,8 V CC, et sont proposés avec 2, 4 ou 8 entrées de type récepteur, ou 2, 4 ou 8 entrées de style d’approvisionnement. L'entrée 1734-IB2, 1734-IB4, 1734-IB4D et 1734-IB8 les modules sont des modules coulants. Les modules 1734-IV2, 1734-IV4 et 1734-IV8 recherchent des modules d'entrée.

Pour les modules d'entrée, les entrées CA sont de 120 V CA nominal avec une plage d'entrée de 85 à 132 V CA ou 220 V CA nominal avec une plage d'entrée de 159 à 264 V CA, avec entrées descendantes.

Les caractéristiques de tous les modules d'entrée sont les suivantes :

• Autobaud (correspondra aux bauds des appareils existants sur le réseau)

• Temps de filtre d'entrée sélectionnables (0…65 ms avec 1 ms par défaut)

• Adressage automatique séquentiel

Les modèles 1734-OB2, 1734-OB4, 1734-OB8, 1734-OB2E, 1734-OB4E et 1734-

Les modules de sortie CC OB8E ont des sorties à courant limité, qui alimentent un tension positive jusqu'à 1 A par rapport à leur retour DC par canal. Le

Le 1734-OB2EP génère une tension positive allant jusqu'à 2 A par rapport à son courant continu. retour par canal. Les sorties ne sont pas isolées les unes des autres. Pour ces modules, les sorties CC sont de 24 V CC nominal, avec une plage de 10 à 28,8 V CC. UN Un certain nombre de fonctionnalités de diagnostic de sortie sont incorporées pour aider à dépannage. Les 1734-OB2E, 1734-OB2EP, 1734-OB4E et 1734-OB8E les modules comportent les éléments suivants :

• Diagnostics de sortie (indication et rapport de court-circuit et de coupure de fil) bits par canal)

• Sorties actuellement limitées

• Autobaud (correspondra aux bauds des appareils existants sur le réseau)

• Adressage automatique séquentiel

Les modules 1734-OV2E, 1734-OV4E et 1734-OV8E sont des récepteurs protégés modules de sorties protégés à 1 A. Les sorties ne sont pas isolées les unes des autres.

Pour ces modules, les sorties CC sont de 24 V CC nominal, avec une plage de 10 à 28,8 V. cc. Un certain nombre de fonctionnalités de diagnostic de sortie sont incorporées pour faciliter dépannage. Les modules 1734-OV2E, 1734-OV4E et 1734-OV8E présentent les éléments suivants (notez que 1734-OV2E, 1734-OV4E et 1734-OV8E les modules n'ont pas d'indication de débranchement) :

• Diagnostics de sortie (court-circuit et bits de reporting par voie)

• Sorties actuellement limitées

• Autobaud (correspondra aux bauds des appareils existants sur le réseau)

• Adressage automatique séquentiel

​Les modules de sortie CA 1734-OA2 et 1734-OA4 disposent de sorties sources, qui génèrent une tension allant jusqu'à 0,75 A par canal. Les sorties ne sont pas isolées de chacun d'eux. Pour ce module, les sorties CA sont de 120/220 V CA nominal, avec un plage de 74…264 V cc. Les modules 1734-OA2 et 1734-OA4 disposent du suivant:

• Autobaud (correspondra aux bauds des appareils existants sur le réseau)

• Adressage automatique séquentiel.Deux versions de modules relais sont :

• Modules relais 1734-OW2, 1734-OW4.

• Module relais 1734-OX2.

Les sorties relais 1734-OW2 et 1734-OW4 sont de type A (normalement ouvert), les sorties relais 1734-OX2 sont de type 2 forme C. Les sorties des deux modules sont négatives ou négatives. générer un courant par rapport à la puissance ou au retour. Les sorties de contact sont isolées de chacun d'eux. Chaque sortie est évaluée à 5…240 V rms à 2 A (le courant dépend de la charge). dépendant). Les fonctionnalités incluent:

• Autobaud (correspondra aux bauds des appareils existants sur le réseau).

• Adressage automatique séquentiel.

​
